| Номер в госреестре | 53560-13 |
| Наименование СИ | Дозиметры-радиометры |
| Обозначение типа СИ | МКС-01ГС "Баттерфляй" |
| Изготовитель | ООО НИПП "Грин Стар Инструментс", г.Москва |
| Год регистрации | 2013 |
| Срок свидетельства | 17.05.2018 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Дозиметры-радиометры МКС-01ГС «Баттерфляй» (далее - приборы) предназначены для измерения амбиентного эквивалента дозы и мощности амбиентного эквивалента дозы фотонного (гамма- и рентгеновского) излучения (далее - ЭД и МЭД, соответственно), для измерения плотности потока бета-частиц и плотности потока (далее по тексту - ПП) альфа-частиц от поверхностей.
Принцип работы прибора заключается в преобразовании детектором прибора энергии фотонов в последовательность электрических сигналов. Сигналы формируются по длительности и амплитуде, а затем обрабатываются микропроцессорной схемой регистрации, которая обеспечивает автоматическую обработку, усреднение результатов измерений и их индикацию на графическом жидкокристаллическом дисплее. В качестве детектора излучения используется торцевой газоразрядный счетчик с входным окном из тонкой слюды.

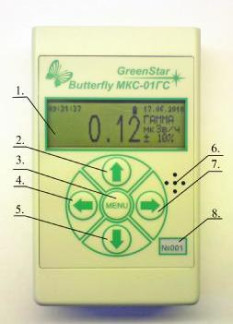

Конструктивно прибор выполнен в корпусе (общий вид прибора представлен на рисунке 1) на передней панели расположен графический жидкокристаллический дисплей (1), кнопки управления (2-5, 7, 8) звуковой динамик (6), на задней панели расположено входное окно детектора (10), передвижной экран (11) и крышка батарейного отсека (12), на верхней торцевой панели находится окно инфракрасного порта (9).
Рис. 1 Общий вид прибора МКС-01ГС.
Прибор имеет встроенное программное обеспечение «Butterfly rev. 1.2».
Программное обеспечение «Butterfly rev.1.2» предназначено для управления Прибором, накопления информации, расчёта измеряемых Прибором параметров и вывода измеренных
параметров на экран Прибора. В комплект поставки входит утилита «ButterflyJoumal. exe» для считывания из Прибора журнала суточных накопленных доз.
Программное обеспечение не оказывает влияния на метрологические характеристики прибора. Не требуется специальных средств защиты метрологически значимой части ПО СИ и
измеренных данных от преднамеренных изменений (уровень защиты «А»).
Идентификационные данные программного обеспечения приведены в таблице 1. Таблица 1.
| Наименование прграммного обеспечения | Идентифика ционное наименование программного обепечения | Номер версии (идентиф икационн ый номер) программ ного обеспече ния | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычислен ия цифровог о идентифи катора програм много обеспече ния |
| Встроенная программа «Butterfly» | Butterfly rev.1.2 | 1.2 |
Основные метрологические и технические характеристики и их номинальные значения приведены в таблице 1.
Таблица 1
| Наименование характеристики, единица измерения | Номинальное значение характеристики |
| 1 | 2 |
| Диапазон регистрируемых энергий, МэВ: - гамма-излучение - бета-излучение | 0,05 - 3,0 0,1 - 3,0 |
| Диапазон измерения ЭД, мкЗв | от 1 до 1106 |
| Диапазон измерения МЭД, мкЗв/ч | от 0,05 до 1104 |
| Диапазон измерения 1II1 бета-частиц (по 90Sr), мин-1-см-2 | от 7 до 30000 |
| Диапазон регистрации 1II1 альфа-частиц, мин-1-см-2 | от 30 до 30000 |
| Пределы допускаемой основной относительной погрешности измерений за 60 с: • - МЭД (H* (10) - безразмерная величина, равная измеренному значению МЭД в мкЗв/ч), % - ЭД (H * (10) - безразмерная величина, равная измеренному значению ЭД в мкЗв),% - плотности потока бета - частиц (B - безразмерная величина, равная 1II1 бета - частиц d част/(мин Ч см2)) при МЭД равной 0.15 мкЗв/ч, %, не более - плотности потока альфа - частиц ( А - безразмерная величина, равная NN альфа - частиц d част/(мин Ч см2)) при МЭД равной 0.15 мкЗв/ч, %, не более | ± 25 + 2/H* (10) ± 25 + 2/H*(10) ±[20 + 200/ B] ±[30 + 600/А] |
| Наименование характеристики, единица измерения | Номинальное значение характеристики |
| 1 | 2 |
| Анизотропия чувствительности в телесном угле 180° для излучения Cs-137 (0,66 МэВ), % | ±35 |
| Время установления рабочего режима, мин, не более | 1 |
| Временная нестабильность показаний прибора за 6 ч непрерывной работы, %, не более | 10 |
| Наработка на отказ, ч, не менее | 4000 |
| Назначенный срок службы, лет, не менее | 6 |
| Время непрерывной работы, ч, не менее | 700 |
| Устойчивость к изменению напряжения питания, В | от 1,9 до 3 |
| Устойчивость к воздействию температуры, °С | от минус 10 до + 50 |
| Дополнительная относительная погрешность на каждый 1 0С изменения температуры окружающей среды, %, не более | 1 |
| Устойчивость к воздействию относительной влажности при температуре +35 оС, % | 95 |
| Устойчивость к воздействию одиночных механических ударов | Значение пикового ускорения 50 м/с2 и длительность ударного импульса 6 мс |
| Устойчивость к воздействию атмосферного давления, кПа | группа P1 по ГОСТ 27451 |
| Устойчивость к воздействию синусоидальной вибрации с частотой 10-55 Гц и с амплитудой 0,35 мм | группа N2 по ГОСТ 27451 |
| Г абаритные размеры, мм, не более | 100 x 61 x 21 |
| Масса, г, не более | 250 |
| Условия эксплуатации: - температура воздуха, °С - относительная влажность воздуха при температуре 35 °С, не более - атмосферное давление, кПа | от минус 10 до + 50 95 от 84 до 106,7 |
Знак утверждения типа наносят на корпус прибора фотохимическим методом, а на титульный лист руководства по эксплуатации ГАСТ.412152.001 РЭ - типографским способом.
В комплект поставки прибора входят изделия и эксплуатационная документация, приведенные в таблице 2.
| № | Наименование | Количество, шт. |
| 1 | Дозиметр-радиометр индивидуальный МКС-01 ГС | 1 |
| 2 | Элемент питания типа АА | 2 |
| 3 | Руководство по эксплуатации | 1 |
| 4 | Диск с утилитой «ButterflyJournal.exe» | 1 |
| 5 | USB-IRDA адаптер | 1 |
| 6 | Защитный чехол прибора | 1 |
| Примечание - поставка изделий по п.п. 5, 6 выполняется по дополнительному требованию Потребителя. | ||
осуществляется по документу ГАСТ.412152.001 РЭ (раздел 4 Руководства по эксплуатации), утвержденному 07.09.2012 г. Заместителем руководителя ГЦИ СИ ОАО «СНИИП»).
В перечень основного поверочного оборудования входят:
1) Установка поверочная гамма-излучения типа УПГД-1 - рабочий эталон 2-разряда.
2) Секундомер С1-2а ТУ25-1819.0027-90.
3) Фантом- куб 30^30x20 см, материал- тканеэквивалентное вещество.
4) Источники 4СО - рабочий эталон 2-го разряда активностью 50, 1000, 4000 Бк.
Межповерочный интервал два года.
Руководство по эксплуатации ГАСТ.412152.001 РЭ.
Нормативные документы, устанавливающие требования к дозиметрам-радиометрам МКС-01ГС
1. ГОСТ 27451-87 «Средства измерений ионизирующих излучений. Общие технические условия».
2. Дозиметр-радиометр МКС-01ГС «Баттерфляй». Технические условия ГАСТ.412152.001 ТУ.
3. ГОСТ 8.034-74 «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений экспозиционной дозы и мощности экспозиционной дозы гамма- и рентгеновского излучений».
