Установка кулонометрическая высокоточная УКТ-1, 53564-13

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Установка кулонометрическая высокоточная УКТ-1 Назначение средства измерений

Установка кулонометрическая высокоточная УКТ-1 (далее - установка УКТ-1) предназначена для воспроизведения и передачи единицы массовой доли и массовой концентрации основного компонента в чистых жидких и твердых химических веществах и их растворах.

Описание

Принцип действия установки УКТ-1 основан на методе кулонометрического титрования, основанного на законе Фарадея, который устанавливает связь между массой вещества, выделяющегося на электроде в процессе реакции и количеством израсходованного при этом электричества. Генерируемые на рабочем электроде ионы выступают в роли титранта и по стехиометрической реакции количественно взаимодействуют с ионами определяемого компонента. Массовую долю (массовую концентрацию) определяемого компонента в веществе находят по отношению массы данного компонента, рассчитанной по закону Фарадея, к фактически измеренной с учетом поправки на подъемную силу воздуха массе навески вещества. Содержание компонента рассчитывают и представляют для твердых веществ в единицах массовой доли компонента, %, для жидких веществ - в единицах массовой (молярной) концентрации компонента, г/дм3 (моль/дм3).

Установка УКТ-1 может быть использована для испытаний стандартных образцов (СО) состава растворов чистых жидких и твердых химических веществ, разработки и аттестации методик измерений массовой доли и массовой концентрации компонентов в чистых жидких и твердых химических веществах и их растворах методом кулонометрического титрования.

Определяемые компоненты - бифталат калия, бихромат калия, хлорид натрия, карбонат натрия, оксалат натрия, трилон Б, соляная кислота, борная кислота.

Установка УКТ-1 состоит из:

-    ячейки кулонометрической с комплектом электродов, состоящим из платинового сетчатого электрода, платинового пластинчатого гофрированного электрода, серебряного стержня, медного стержня, медной пластины;

-    блока измерения количества электричества, состоящего из источника постоянного тока измерительного CURRENT SOURCE 8011 A, нановольтметра цифрового 2182A; меры электрического сопротивления однозначной МС 3050; термометра ТР;

-    блока регистрации индикаторного сигнала для определения точки конца титрования, состоящего из пикоамперметра Keithley 6485, вольтметра-калибратора постоянного тока программируемого В1-18/1, электрода биамперометрической индикаторной системы, анализатора жидкости «Эксперт-001-1» с комплектом электродов;

-    комплекта вспомогательного оборудования, состоящего из мешалки магнитной RCT basic safety control IKAMAG, термостата вискозиметрического LOIP LT-910.

Для защиты от несанкционированного доступа в целях предотвращения вмешательств, которые могут привести к искажению результатов измерений предусмотрено пломбирование боковых и задних стенок средств измерений, входящих в состав основных блоков установки УКТ-1.

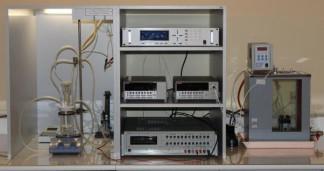

Внешний вид установки УКТ-1 представлен на рисунке 1.

Технические характеристики

Знак утверждения типа

Знак утверждения типа наносится на титульные листы эксплуатационной документации («Руководство по эксплуатации», «Паспорт») типографским способом и на корпус стойки установки УКТ-1 в виде наклейки.

Комплектность

Поверка

осуществляется по документу МП 94-223-2012 «ГСИ. Установка кулонометрическая высокоточная УКТ-1. Методика поверки», утвержденному ФГУП «УНИИМ» 24 января 2013 г. Эталоны, используемые при поверке:

-    стандартный образец состава калия двухромовокислого (бихромата калия) 1-го разряда (ГСО 2215-81), аттестуемая характеристика - массовая доля калия двухромовокислого, %; интервал допускаемых аттестованных значений: от 99,950 % до 100,000 %; границы допускаемого значения абсолютной погрешности аттестованного значения СО ± 0,03 % при доверительной вероятности 0,95;

- стандартный образец состава калия фталевокислого кислого (бифталата калия) 1-го разряда (ГСО 2216-81); аттестуемая характеристика - массовая доля калия фталевокислого кислого, %; интервал допускаемых аттестованных значений: от 99,95 % до 100,00 %; границы абсолютной погрешности аттестованного значения СО ± 0,018 % при доверительной вероятности 0,95;

-    весы лабораторные I-го (специального) класса точности по ГОСТ Р 53228 с погрешностью взвешивания не более 0,5 мг;

-    мерная колба по ГОСТ 1770-74 произвольной вместимости, калиброванная по ГОСТ 25794.1-83;

Лист № 4 Всего листов 5

-    средства поверки источника тока в соответствии с документом «Источники постоянного тока измерительные CURRENT SOURCE 8011 A» УНМ.423700.001 ПМ, утвержденной ГЦИ СИ ФГУ «ЦСМ РБ»;

-    средства поверки нановольтметра цифрового 2182A в соответствии с документом «Нановольтметр цифровой 2182А. Методика поверки», утвержденным руководителем ГЦИ СИ ФГУП «ВНИИМС»;

-    средства поверки меры электрического сопротивления однозначной МС 3050 в соответствии с ГОСТ 8.237-2003 «ГСИ. Меры электрического сопротивления однозначные. Методика поверки»;

-    средства поверки термометра ТР в соответствии с ГОСТ 8.279-78 «ГСИ. Термометры стеклянные жидкостные рабочие. Методика поверки»;

-    средства поверки пикоамперметра Keithley 6485 в соответствии с документом «Пикоамперметры Keithley 6485 компании «Keithley Instruments Inc.», США. Методика поверки», утвержденным начальником ГЦИ СИ «Воентест» 32 ГНИИИ МО РФ и руководителем ГЦИ СИ «ВНИИМ им. Д. И. Менделеева»;

-    средства поверки вольтметра-калибратора В1-18/1 в соответствии с документом «Вольтметр-калибратор постоянного тока В1-18/1, В1-18А/1. Техническое описание и инструкция по эксплуатации. Часть 1.» 2.085.025 ТО;

-    средства поверки анализатора жидкости «Эксперт-001-1» в соответствии с разделом «Методика поверки» Руководства по эксплуатации, утвержденным ГЦИ СИ «Ростест-Москва».

Сведения о методах измерений

М. 223.0060/01.00258/2012 "ГСИ. Калий фталевокислый кислый. Методика измерений массовой доли основного вещества и массовой концентрации калия фталевокислого кислого в его водных растворах методом кулонометрического титрования" (свидетельство об аттестации № 223.0060/01.00258/2012, выдано ФГУП «УНИИМ»).

М. № 223.0067/01.00258/2012 "ГСИ. Кислота борная. Методика измерений массовой доли основного вещества и массовой концентрации борной кислоты в её водных растворах методом кулонометрического титрования"    (свидетельство об аттестации

№ 223.0067/01.00258/2012, выдано ФГУП «УНИИМ»).

М. 223.0068/01.00258/2012 "ГСИ. Натрий хлористый. Методика измерений массовой доли основного вещества и массовой концентрации натрия хлористого в его водных растворах методом кулонометрического титрования" (свидетельство об аттестации № 223.0068/01.00258/2012, выдано ФГУП «УНИИМ»).

М. 223.0069/01.00258/2012 "ГСИ. Натрий углекислый. Методика измерений массовой доли основного вещества и массовой концентрации натрия углекислого в его водных растворах методом кулонометрического титрования" (свидетельство об аттестации № 223.0069/01.00258/2012, выдано ФГУП «УНИИМ»).

М. 223.0070/01.00258/2012 " ГСИ. Калий двухромовокислый. Методика измерений массовой доли основного вещества и массовой концентрации калия двухромовокислого в его водных растворах методом кулонометрического титрования" (свидетельство об аттестации № 223.0070/01.00258/2012, выдано ФГУП «УНИИМ»).

М. 223.0071/01.00258/2012 "ГСИ. Натрий щавелевокислый. Методика измерений массовой доли основного вещества и массовой концентрации натрия щавелевокислого в его водных растворах методом кулонометрического титрования" (свидетельство об аттестации № 223.0071/01.00258/2012, выдано ФГУП «УНИИМ»).

М. 223.0072/01.00258/2012 "ГСИ. Трилон Б. Методика измерений массовой доли основного вещества и массовой концентрации трилона Б в его водных растворах методом кулонометрического титрования" (свидетельство об аттестации № 223.0072/01.00258/2012, выдано ФГУП «УНИИМ»).

Лист № 5 Всего листов 5

Нормативные и технические документы, устанавливающие требования к установке УКТ-1

ГОСТ Р 8.735.1-2011 «ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в жидких и твердых веществах и материалах. Передача единиц от государственного первичного эталона на основе кулонометрического титрования»;

02567751.421598.001РЭ «Установка кулонометрическая высокоточная УКТ-1. Руководство по эксплуатации».

Рекомендации к применению

- оказание услуг по обеспечению единства измерений.
