Весы платформенные KU6000-2525-6t-NL100, 53570-13

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Весы платформенные KU6000-2525-6t-NL100 Назначение средства измерений

Весы платформенные KU6000-2525-6t-NL100 (далее - весы) предназначены для статического измерения массы грузов.

Описание

Принцип действия весов основан на компенсации массы взвешиваемого груза с помощью электромагнитной системы автоматического уравновешивания TBrick-15. Электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза, преобразуется в цифровой электрический сигнал. Результаты измерения выводятся на дисплей весового терминала.

Конструктивно весы состоят из грузоприёмного устройства (далее - ГПУ) со встроенной электромагнитной системой автоматического уравновешивания TBrick-15 (далее -TBrick-15) и терминала IND560, производства «Mettler-Toledo».

ГПУ конструктивно состоит из металлической платформы, рычажной системы и рамы для свободной установки на пол. На раме смонтирована TBrick-15 и механическая рычажная система. Платформа весов сверху закрывается составной съемной крышкой. Крышка состоит из двух частей и крепится к платформе с помощью винтов с потайной конической головкой. Рама и платформа изготавливаются из оцинкованной стали, крышка весов - из нержавеющей стали.

TBrick-15 герметична и имеют категорию пылевлагозащиты - IP66 / IP67.

В терминале IND560 возможна установка различных интерфейсов передачи данных -RS232, RS422/485, CL20mA, Ethernet, Analog Output, Allen-Bradley RIO, ProfiBus DP, ControlNet, Eternet/IP, Modbus Plus, DeviceNet.

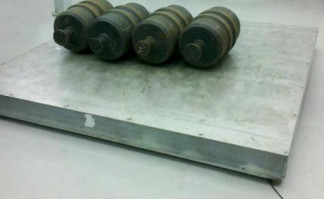

Общий вид ГПУ показан на рисунке 1, а терминала на рисунке 2.

Весы имеют следующие устройства и функции:

-    устройство индикации отклонения от нуля (ГОСТ Р 53228-2008, п. 4.5.5);

-    устройство первоначальной установки нуля весов (ГОСТ Р 53228-2008, п. Т.2.7.2.4);

-    устройство полуавтоматической установки нуля (ГОСТ Р 53228-2008, п. Т.2.7.2.2);

-    устройство слежения за нулем (ГОСТ Р 53228-2008, п. Т.2.7.3);

-    устройство выборки массы тары (ГОСТ Р 53228-2008, п. Т.2.7.4).

Весы имеют следующие режимы работы (ГОСТ Р 53228-2008, п.4.20): -однодиапазонный режим взвешивания;

-режим работы с оператором.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой, которая предотвращает доступ к материнской плате терминала и находится на боковой поверхности терминала как показано на рисунке 3.

Программное обеспечение

Терминал IND560 имеет встроенное программное обеспечение (ПО), которое установлено в защищенной от демонтажа микросхеме памяти EPROM, и загружается на заводе-изготовителе с использованием специального оборудования. ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после загрузки. Доступ к изменению метрологически значимых параметров осуществляется только в

сервисном режиме работы терминалов, вход в который защищен административным паролем и невозможен без применения специализированного оборудования изготовителя.

Идентификационным признаком ПО служит номер версии, который отображается на дисплее терминала при включении весов в сеть или может быть вызван через меню ПО терминала. Защита ПО от непреднамеренных и преднамеренных воздействий согласно МИ 3286-2010 соответствует уровню «С». Идентификационные данные ПО приведены в таблице 1.

Таблица 1

Технические характеристики

Значения максимальной (Мах) и минимальной (Min) нагрузки, действительной цены деления (d), поверочного деления (е), числа поверочных делений (n), интервалов взвешивания и пределов допускаемой погрешности взвешивания при поверке (mpe) приведены в таблице 2.

Таблица 2

Пределы допускаемой погрешности в эксплуатации равны значениям пределов допускаемых погрешностей при поверке.

Влияние устройства установки нуля на результат взвешивания, кг........................0,1 е.

Диапазон выборки массы тары (Т-), % от Max.............................................. от 0 до 100.

Предельная нагрузка (Lim), % от Max, не более........................................................125.

Показания индикации массы.............................................................................. Мах + 9е.

Диапазон установки на нуль и слежения за нулём (суммарный), % от Max................1.

Диапазон первоначальной установки нуля, % от Max.................................................20.

Условия эксплуатации:

-    диапазон температуры, °С ................................................................... от 0 до плюс 40;

-    относительная влажность, %.......................................... до 85, при температуре 40 оС,

без конденсации влаги.

Электрическое питание от сети переменного тока:

-    напряжением, В    от 187 до 242;

-    частотой, Гц    от 49 до 51. Потребляемая мощность, В-А 60.

Габаритные размеры ГПУ (длина х ширина х высота), мм

Масса весов, кг

2500х2500х235.

1650.

12.

Средний срок службы, лет

Знак утверждения типа

наносится в виде наклейки на маркировочную табличку, закреплённую на корпусе весов, и типографским способом на титульные листы эксплуатационной документации.

Комплектность

Весы платформенные KU6000-2525-6t-NL100, заводской № 3275987 - 1 шт.

- 1 экз.

Руководство по эксплуатации

Поверка

осуществляется по документу МЦКЛ.0103.МП «Инструкция. Весы платформенные KU6000-2525-6t-NL100, заводской № 3275987. Методика поверки», утвержденному ГЦИ СИ ЗАО КИП «МЦЭ» 04.03.2013 г.

Основные средства поверки - гири класса точности F2, в соответствии с ГОСТ OIML 111-1-2009 «Гири классов E1, E2, F1, F2, M1, M1-2, M2, M2-3 и M3.. Метрологические и технические требования».

Сведения о методах измерений

изложены в руководстве по эксплуатации «Весы платформенные KU6000-2525-6t-NL100. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к весам платформенным KU6000-2525-6t-NL100

1    Техническая документация изготовителя.

2    «Весы платформенные KU6000-2525-6t-NL100, заводской № 3275987. Методика поверки».

Рекомендации к применению

осуществление торговли и товарообменных операций.
