Дозаторы автоматические шнековые ДАШ-1, 53572-13

Документы

Карточка СИ

Номер в госреестре	53572-13
Наименование СИ	Дозаторы автоматические шнековые
Обозначение типа СИ	ДАШ-1
Изготовитель	ОАО "Союзцветметавтоматика", г.Москва
Год регистрации	2013
МПИ (интервал между поверками)	1 год
Описание типа	скачать

Назначение

Дозаторы автоматические шнековые ДАШ-1 (далее дозаторы или ДАШ-1) предназначены для автоматического воспроизведения заданных значений массы дозы сыпучих материалов в единицу времени (производительности).

Описание

Дозатор состоит из питателя, весоизмерителя, шкафа дозатора ШД-1, кнопочной станции и панели оператора ИП-320. После настройки параметров дозатора панель оператора может быть отключена и установлена связь по каналу RS-485 с автоматизированным рабочим местом (АРМ) оператора верхнего уровня системы.

Питатель является регулирующим органом дозатора и предназначен для регулируемой подачи материала в весоизмеритель. Материал подаётся через загрузочный патрубок и перемещается шнеком в весоизмеритель. Изменение производительности осуществляется регулированием скорости вращения двигателя питателя с помощью частотнорегулируемого привода типа ATV-71, управляемого частотным преобразователем Altivar-71.

Весоизмеритель предназначен для дальнейшего перемещения материала и определения его массы с целью измерения производительности дозатора.

Определение массы перемещаемого материала производится путем преобразования нагрузки от перемещаемого материала в электрический сигнал постоянного тока, пропорциональный текущему весу материала при помощи тензорезисторного датчика.

Программное обеспечение

Программное обеспечение (далее ПО или программа) ДАШ-1 выполнено в среде разработки CoDeSys v2.3 немецкой фирмы 3S-Software. Инструментальная среда разработки CoDeSys v2.3 встроена в карту внутреннего контроллера VW3-A3-501, являющуюся картой расширения частотного преобразователя Altivar-71.

Карта VW3-A3-501 изготовлена в соответствии со стандартом Международной Электротехнической Комиссии на оборудование МЭК 6-1131/2.

ПО ДАШ-1 реализует следующие группы функций:

• Контроль расхода.

• Автоматическое управление дозированием.

• Защита от нештатных ситуаций.

• Настройка параметров системы.

• Обмен информацией с контроллером АРМ.

Программный код ПО ДАШ-1 не может быть модифицирован простыми программными средствами, так как реализована защита на уровне структуры двоичного файла при его переносе в ПЗУ контроллера средой разработки.

Также в коде программы присутствует процедура контроля за контрольной суммой ПО. В случае отличия контрольной суммы, программное обеспечение ДАШ-1 останавливает свою работу. Кроме того среда разработки CoDeSys v2.3 обеспечивает двухуровневую защиту ПО ДАШ-1 от несанкционированного доступа.

Уровень защиты ПО соответствует уровню «С». Алгоритмы взаимодействия, обработки и хранения данных достаточно защищены от преднамеренных и не преднамеренных изменений при помощи специальных средств защиты.

Идентификационные данные программного обеспечения представлены в таблице 1.

Наименование

программного

обеспечения

Идентификаци

онное

наименование

программного

обеспечения

Номер версии (идентификац ионный номер) программного обеспечения

Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)

Алгоритм

вычисления

цифрового

идентификатора

программного

обеспечения

ПО ДАШ-1

ДАШ-1-12

2012.001

6C958E5E776AF43609

ED90F31E7C2FF0

MD5

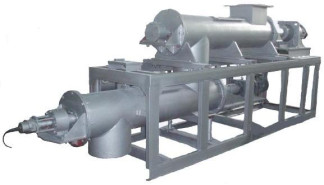

Внешний вид дозаторов автоматических шнековых ДАШ-1 и шкафа дозатора ТТТД-1 представлены на рисунках 1 и 2 соответственно.

Т аблица 2.

Наименование параметра	Значение параметра
Наибольший предел производительности дозатора (НПП), т/ч	80
Наименьший предел производительности дозатора (НмПП), т/ч	8
Предел допускаемой погрешности дозирования, при условии непрерывной работы в течение 6 минут	5 % от НПП
Скорость движения материала перемещаемого шнеком весоизмерителя, м/с, не более	0,3
Напряжение 3-х фазной сети, В	380
Частота переменного тока, Г ц	50 ±1
Потребляемая мощность, В-А	5,5
Габаритные размеры, мм, не более:
шкаф управления дозатора (высотахглубинахширина)	1300x400x600
шнековый дозатор (длинахширинахвысота)	4000x1200x1900
Масса, кг, не более
шкаф управления дозатора	100
шнековый дозатор	1700
Средний срок службы, лет, не менее	10
Вероятность безотказной работы за 1000 часов, не менее	0,85

Знак утверждения типа

Знак утверждения типа наносится на титульный лист руководства по эксплуатации методом печати, а также на информационный шильдик, закрепленный на корпусе дозатора, методом гравировки.

Комплектность

Комплектность комплекса программно-измерительного ЦМК-600 представлена в таблице 3.

Таблица 3.

1	Дозатор автоматический шнековый ДАШ-1	1 шт
2	Шкаф управления ШД-1	1 шт
3	Панель управления ИП-320	1 шт
4	2Е.3М1.430.021 РЭ «Дозаторы автоматические шнековые ДАШ-1. Руководство по эксплуатации»	1 шт
5	2Е.3М1.430.021 МП «Дозаторы автоматические шнековые ДАШ-1. Методика поверки»	1 шт
6	Эксплуатационная документация на составные элементы дозатора и его комплектующие	комплект

Поверка

осуществляется по документу 2Е.3М1.430.021 МП «Дозаторы автоматические шнековые ДАШ-1. Методика поверки», утвержденному ФБУ «Ростовский ЦСМ» в 2012г.

При проведении поверки применяется следующее поверочное оборудование:

- ВА-20 Весы автомобильные электронные, Госреестр № 19242-09;

- Секундомеры механические СОПпр, Госреестр № 11519-11.

Нормативные и технические документы, устанавливающие требования к дозаторам автоматическим шнековым ДАШ-1

«Дозаторы автоматические шнековые ДАШ-1. Руководство по эксплуатации».

Рекомендации к применению

Применяются вне сферы государственного регулирования.

Заявитель

Научно-производственный комплекс «Югцветметавтоматика» (НПК «ЮгЦМА»). Адрес: 362001, Российская Федерация, РСО-Алания, г. Владикавказ, ул. Калинина, 2а. Тел.: (8672)74-03-40,

Тел./факс: (8672)74-51-40, 74-04-44. e-mail: ugcma@mail.ru http://www.ugcma.ru
