| Номер в госреестре | 53601-13 |
| Наименование СИ | Осциллографы цифровые запоминающие |
| Обозначение типа СИ | B&K Precision 25XX |
| Изготовитель | Компания "B&K Precision Corporation", США |
| Год регистрации | 2013 |
| Срок свидетельства | 29.05.2018 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Осциллографы цифровые запоминающие B&K Precision 25XX Назначение средства измерений
Осциллографы цифровые запоминающие B&K Precision 25XX (далее - осциллографы) предназначены для исследования формы и измерения амплитудных и временных параметров электрических сигналов.
Принцип действия осциллографов основан на высокоскоростном аналого-цифровом преобразовании входного сигнала, цифровой обработке его с помощью микропроцессора и записи в память. В результате обработки сигнала выделяется его часть, отображаемая на экране.
Осциллографы обеспечивают визуальное наблюдение, запоминание в цифровой форме и автоматическое или курсорное измерение амплитудных и временных параметров электрических сигналов. Каждый канал осциллографов осуществляет независимую цифровую обработку и запоминание сигналов. Также осциллографы позволяют проводить математическую обработку сигналов, быстрое преобразование Фурье, измерение параметров сигналов в частотной области.
Приборы обеспечивают управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера, автоматическое тестирование и автокалибровку. Для связи с внешними устройствами имеются интерфейсы LAN, USB 2.0, RS-232.
Осциллографы выпускаются в четырнадцати модификациях 2530B, 2532B, 2540B, 2542B, 2540B-GEN, 2542B-GEN, 2552, 2553, 2554, 2555, 2556, 2557, 2558, 2559, отличающихся количеством входных каналов, полосой пропускания, метрологическими и техническими характеристиками, функциональностью. Модификации 2540B-GEN, 2542B-GEN оснащены встроенным генератором сигналов произвольной/специальной формы.
Основные узлы осциллографов: аттенюатор, блок нормализации сигналов, АЦП, ЦАП, микропроцессор, устройство управления, запоминающее устройство, усилитель, схема синхронизации, генератор развертки, генератор сигналов произвольной/специальной формы, блок питания, клавиатура, цветной ЖКИ.

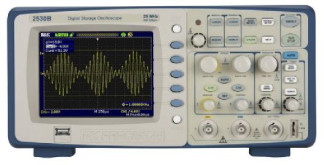

Конструктивно осциллографы выполнены в виде компактного моноблока из пластика.
На передней панели приборов расположен ЖКИ, входы аналоговых каналов, вход внешней синхронизации, выход компенсатора пробника, выход встроенного генератора сигналов произвольной/специальной формы, разъем интерфейса USB, клавиатура.
На боковой (или задней) панели расположен разъем сети питания.
На задней панели расположены разъемы интерфейсов LAN, RS-232, USB (внешнее управление), выход допускового контроля, гнездо для замка Кенсингтон.
Приборы оснащены складывающейся ручкой для переноски.
Для предотвращения несанкционированного доступа к внутренним частям прибора осуществляется пломбировка корпуса специальными наклейками, при повреждении которых остается несмываемый след.
Осциллографы имеют встроенное и внешнее программное обеспечение (ПО). Встроенное ПО (микропрограмма) реализовано аппаратно и является метрологически значимым. Метрологические характеристики приборов нормированы с учетом влияния встроенного ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) приборов предприятием-изготовителем и недоступна для потребителя.
Внешнее ПО применяется для захвата и передачи формы сигналов, снимков экрана, настроек и результатов измерений на внешний ПК с операционной системой Windows. ПО не является метрологически значимым.
Характеристики ПО приведены в таблице 1.
| Таблица 1 - Характеристики программного обеспечения (Г | О) | ||||
| Модифи кация | Наиме нование ПО | Идентифика ционное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| 2530B | Встроенное | Отсутствует | Не ниже 5.7.2.13 | CD7 5A81D2CA21E88AE4 083310C10D965 | MD5 |
| 2532B | Встроенное | Отсутствует | Не ниже 5.7.2.13 | CD7 5A81D2CA21E88AE4 083310C10D965 | MD5 |
| 2540B | Встроенное | Отсутствует | Не ниже 2.03.0F.13.120223D | 7973079E844DEF902D84C C2B613557E5 | MD5 |
| 2542B | Встроенное | Отсутствует | Не ниже 2.03.0F.13.120223D | 7973079E844DEF902D84C C2B613557E5 | MD5 |
| 2540B-GEN | Встроенное | Отсутствует | Не ниже 2.03.0F.13.120223D | 7973079E844DEF902D84C C2B613557E5 | MD5 |
| 2542B-GEN | Встроенное | Отсутствует | Не ниже 2.03.0F.13.120223D | 7973079E844DEF902D84C C2B613557E5 | MD5 |
| 2552 | Встроенное | Отсутствует | Не ниже 5.08.02.17 | 00AAB3668918EA39649D 47A18B1AF790 | MD5 |
| 2553 | Встроенное | Отсутствует | Не ниже 5.08.02.17 | 00AAB3668918EA39649D 47A18B1AF790 | MD5 |
| 2554 | Встроенное | Отсутствует | Не ниже 5.08.02.17 | 00AAB3668918EA39649D 47A18B1AF790 | MD5 |
| 2555 | Встроенное | Отсутствует | Не ниже 5.08.02.17 | 00AAB3668918EA39649D 47A18B1AF790 | MD5 |
| 2556 | Встроенное | Отсутствует | Не ниже 5.08.02.17 | 00AAB3668918EA39649D 47A18B1AF790 | MD5 |
| 2557 | Встроенное | Отсутствует | Не ниже 5.08.02.17 | 00AAB3668918EA39649D 47A18B1AF790 | MD5 |
| 2558 | Встроенное | Отсутствует | Не ниже 5.08.02.17 | 00AAB3668918EA39649D 47A18B1AF790 | MD5 |
| 2559 | Встроенное | Отсутствует | Не ниже 5.08.02.17 | 00AAB3668918EA39649D 47A18B1AF790 | MD5 |
| 2530B | Внешнее | 2530B Software | Не ниже 3.0 | - | - |
| 2532B | Внешнее | 2532B Software | Не ниже 3.0 | - | - |
| 2540B, 2542B, 2540B-GEN 2542B-GEN | Внешнее | Comsoft | Не ниже 2.0 | - | - |
| 2553 - 2559 | Внешнее | EasyScope | Не ниже 1B01D01P08 | - | - |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «А» в соответствии с МИ 3286-2010.
Таблица 2 - Метрологические и технические характеристики
| Характеристика | Значение | |
| Число входных аналоговых каналов | 2530B, 2532B, 2540B, 2542B, 2540B-GEN, 2542B-GEN, 2552, 2554, 2556, 2558 | 2 |
| 2553, 2555, 2557, 2559 | 4 | |
| Максимальная частота дискретизации | 2530B, 2532B | 500 МГц на канал |
| 2540B, 2542B, 2540B-GEN, 2542B-GEN, 2552, 2553, 2554, 2555, 2556, 2557, 2558, 2559 | 1 ГГц на канал | |
| Длина записи | 2530B, 2532B, 2540B, 2542B, 2540B-GEN, 2542B-GEN | 16000 точек канал |
| 2552, 2553, 2554, 2555, 2556, 2557, 2558, 2559 | 12000 точек канал | |
| Канал вертикального отклонения | ||
| Входной импеданс | 2530B, 2532B | 1 МОм ± 2 %/16 ± 3 пФ |
| 2540B, 2542B, 2540B-GEN, 2542B-GEN | 1 МОм/18 пФ | |
| 2552,2553, 2554, 2555 | 1 МОм ± 2 %/13 ± 3 пФ | |
| 2556, 2557, 2558, 2559 | 1 МОм ± 2 %/13 ± 3 пФ; 50 Ом ± 2 % | |
| Максимальное входное напряжение | 5 В (по входу 50 Ом); 400 В (по входу 1 МОм) | |
| Разрешение по вертикали | 8 бит | |
| Диапазон установки коэффициентов отклонения (Ко) | 2530B, 2532B | от 2 мВ/дел до 10 В/дел |
| 2540B, 2542B, 2540B-GEN, 2542B-GEN | от 2 мВ/дел до 5 В/дел | |
| 2552, 2553, 2554, 2555, 2556, 2557, 2558, 2559 | от 2 мВ/дел до 10 В/дел | |
| Пределы допускаемой абсолютной погрешности коэффициентов отклонения на постоянном токе | 2530B, 2532B, 2540B, 2542B, 2540B-GEN, 2542B-GEN | ± (0,04x8 [дел]хКО [В/дел]) при КО = 2 мВ/дел и 5 мВ/дел; ± (0,03x8 [дел]хКО [В/дел]) при остальных КО |
| 2552, 2553, 2554, 2555, 2556, 2557, 2558, 2559 | ± (0,04x8 [дел]хКО [В/дел]) при КО = 2 мВ/дел; ± (0,03x8 [дел]хКО [В/дел]) при остальных КО | |
| Время нарастания переходной характеристики, не более | 2530В | 14 нс |
| 2532B | 8,8 нс | |
| 2540B, 2540B-GEN | 5,83 нс | |
| 2542B, 2542B-GEN, 2554, 2555 | 3,5 нс | |
| 2552,2553 | 5 нс | |
| 2556,2557 | 1,8 нс | |
| 2558, 2559 | 1,2 нс | |
| Полоса пропускания по уровню минус 3 дБ, не менее | 2530В | 25 МГц |
| 2532B | 40 МГц | |
| 2540B, 2540B-GEN | 60 МГц | |
| 2542B, 2542B-GEN, 2554, 2555 | 100 МГц | |
| Характеристика | Значение | |
| 2552, 2553 | 70 МГц | |
| 2556, 2557 | 200 МГц | |
| 2558, 2559 | 300 МГц | |
| Канал горизонтального отклонения | ||
| Диапазон установки коэффициентов развертки (КР) | 2530В | от 25 нс/дел до 50 с/дел |
| 2532B | от 10 нс/дел до 50 с/дел | |
| 2540B, 2542B, 2540B-GEN, 2542B-GEN | от 2 нс/дел до 50 с/дел | |
| 2552,2553 | от 5 нс/дел до 50 с/дел | |
| 2554, 2555, 2556, 2557 | от 2,5 нс/дел до 50 с/дел | |
| 2558,2559 | от 1 нс/дел до 50 с/дел | |
| Пределы допускаемой относительной погрешности частоты внутреннего опорного генератора | ± 100х10-6 | |
| Встроенный генератор сигналов произвольной/специальной формы (модификации 2540B-GEN, 2542B-GEN) | ||
| Диапазон частот воспроизводимых сигналов | синусоидальный | от 0,001 Гц до 20 МГц (2540B-GEN); от 0,001 Гц до 40 МГц (2542B-GEN); |
| прямоугольный | от 0,001 Гц до 20 МГц | |
| импульсный | от 0,001 Гц до 1 МГц | |
| произвольной/ специальной формы | от 0,001 Гц до 1 МГц | |
| Амплитуда воспроизводимых сигналов | При частотах до 20 МГц: от 2 мВ до 20 В (без нагрузки); от 1 мВ до 10 В (нагрузка 50 Ом) При частотах свыше 20 МГц: от 2 мВ до 6 В (без нагрузки); от 1 мВ до 3 В (нагрузка 50 Ом) | |
| Общие технические характеристики | ||
| Напряжение и частота сети электропитания | От 100 до 240 В при частоте 45 - 440 Гц | |
| Г абаритные размеры | 2530B, 2532B | 305x160x133 мм |
| 2540B, 2542B, 2540B-GEN, 2542B-GEN | 320x156,5x123 мм | |
| 2552, 2553, 2554, 2555, 2556, 2557, 2558, 2559 | 358x156x118 мм | |
| Масса | 2530B, 2532B | 2,3 кг |
| 2540B, 2542B, 2540B-GEN, 2542B-GEN | 2,81 кг | |
| 2552, 2554, 2556, 2558 | 4,3 кг | |
| 2553, 2555, 2557, 2559 | 4,5 кг | |
| Рабочие условия применения: - температура окружающего воздуха - относительная влажность воздуха | 2530B, 2532B, 2553, 2555, 2556, 2557, 2558, 2559 | от + 10 до + 40 °С; до 85 % при 40 °С |
| 2540B, 2542B, 2540B-GEN, 2542B-GEN | от 0 до + 40 °С; до 80 % при 30 °С | |
Знак утверждения типа наносится методом наклейки на лицевую панель прибора и типографским способом на титульный лист руководства по эксплуатации.
В комплект поставки входят: пробник (по числу каналов), кабель питания, USB-кабель, руководство по эксплуатации, методика поверки.
осуществляется по документу МП 53601-13 «Осциллографы цифровые запоминающие B&K Precision 25XX. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» в апреле 2013 г.
Средства поверки: калибратор осциллографов Fluke 9500В (Госреестр № 30374-05).
Сведения о методиках (методах) измерений приведены в руководствах по эксплуатации.
Нормативные и технические документы, устанавливающие требования к осциллографам цифровым запоминающим B&K Precision 25XX
1. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
2. ГОСТ Р 8.761-2011 ГСИ. Государственная поверочная схема для средств измерений импульсного электрического напряжения.
3. Техническая документация фирмы «B&K Precision Corporation», США.
- «выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям».
