| Номер в госреестре | 53602-13 |
| Наименование СИ | Приборы для измерения показателей качества электрической энергии и электроэнергетических величин |
| Обозначение типа СИ | "Энерготестер ПКЭ-А" |
| Изготовитель | Общество с ограниченной ответственностью «Научно-производственное предприятие Марс-Энерго» (ООО«НПП Марс-Энерго»), г. Санкт Петербург |
| Год регистрации | 2013 |
| Срок свидетельства | 30.03.2028 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Приборы для измерения показателей качества электрической энергии и электроэнергетических величин "Энерготестер ПКЭ-А" (далее - Приборы) предназначены для:
- измерений и регистрации основных показателей качества электрической энергии (ПКЭ), установленных ГОСТ 13109-97 или ГОСТ Р 54149-2010;
- измерений и регистрации основных параметров электрической энергии в однофазных и трехфазных электрических сетях (в т.ч. действующих значений напряжений и токов при синусоидальной и искаженной формах кривых; активной, реактивной и полной электрической мощностей);
- измерений параметров вторичных цепей (мощности нагрузки измерительных трансформаторов и падения напряжения) в системах учета электрической энергии и потерь электрической энергии в линиях электроснабжения.
Принцип действия Приборов основан на аналого-цифровом преобразовании мгновенных значений входных сигналов тока и напряжения с последующим вычислением значений измеряемых величин из полученного массива выборок.
Приборы выполнены в виде переносного средства измерений (СИ) и состоят из:
- измерительного блока, на лицевой панели которого расположены цветной графический дисплей и клавиатура; на задней крышке которого имеется отсек для аккумуляторов питания; на боковых панелях блока расположены органы присоединения (соединители): блока питания, компьютера, антенны, преобразователей тока и щупов контроля напряжения;
- блока питания для электропитания измерительного блока и заряда аккумуляторной батареи (по заказу);
- комплектов масштабных преобразователей тока (по заказу), выполненных в виде трёхфазного блока трансформаторов тока (БТТ);
- комплектов масштабных преобразователей тока (по заказу), выполненных в виде токоизмерительных клещей (разъемных трансформаторов тока) или датчиков тока.
Архивирование результатов измерений производится во внутренней энергонезависимой памяти Приборов. Время хранения накопленной информации при выключении питания - не менее 10 лет. Приборы имеют в своем составе интерфейсы USB и Wi-Fi (802.11g) для передачи информации во внешние устройства.
Приборы выпускаются в различных модификациях
Условное обозначение Приборов при их заказе и в документации другой продукции, в которой они могут быть применены, состоит из краткого наименования Прибора (Энерготестер ПКЭ-А), условного обозначения модификации и обозначения технических условий (ТУ 4220-034-49976497-2013):
Энерготестер ПКЭ-А-Х Х-Х Х ТУ 4220-034-49976497-2013
----Классы характеристик процесса измерений:
А - по ГОСТ Р51317.4.30-2008;
S - по ГОСТ Р51317.4.30-2008;
I - погрешности не нормируются;
С - по ГОСТ 13109-97
----1, 2, 3, 4 - исполнение прибора по номенклатуре
измеряемых ПКЭ (см. таблицу 1)
--Номинальные значения токов первичных масштабных
преобразователей тока:
БТТ - 0,1 A; 0,5 A; 1 A; 5 A; 10 A; 50 A; токоизмерительных клещей - 5 A, 10 A, 100 A, 200 А; 1000 A;
гибких токоизмерительных клещей - 30 А, 50 А, 300 A, 500А, 3000 A, 5000 А.
-Класс точности (к. т.) первичных масштабных
преобразователей тока:
Т01 - блок трансформаторов тока к.т. 0,1;
К02 - токоизмерительные клещи к.т. 0,2;
К05 - токоизмерительных клещи к.т. 0,5;
К10 - токоизмерительных клещи к.т. 1,0;
К20 - токоизмерительные клещи к.т. 2,0.
Таблица 1. Исполнения Приборов по номенклатуре измеряемых ПКЭ
| Наименование ПКЭ | Исполнение (Х) | |||
| 1 | 2 | 3 | 4 | |
| Установившееся отклонение напряжения | + | + | + | + |
| Отклонение частоты | + | + | + | + |
| Коэффициент несимметрии напряжений по обратной последовательности | + | + | + | + |
| Коэффициент несимметрии напряжений по нулевой последовательности | + | + | + | + |
| Суммарный коэффициент гармонических составляющих напряжения | + | + | + | + |
| Коэффициенты гармонических составляющих напряжения | + | + | + | + |
| Длительность провала напряжения | + | - | + | + |
| Глубина провала напряжения | + | - | + | + |
| Остаточное напряжение (при провале) | + | - | + | - |
| Длительность временного перенапряжения | + | - | + | + |
| Максимальное значение напряжения при перенапряжении | + | - | + | - |
| Коэффициент временного перенапряжения (по ГОСТ13109-97) | - | - | - | + |
| Длительность прерывания напряжения | + | - | + | - |
| Остаточное напряжение (при прерывании) | + | - | + | - |
| Кратковременная доза фликера | + | + | + | + |
| Длительная доза фликера | + | + | + | + |
| Отрицательное отклонение напряжения | + | + | + | - |
| Положительное отклонение напряжения | + | + | + | - |
| Среднеквадратическое значение напряжения интергармонической центрированной подгруппы | + | + | + | - |
| Напряжения информационных сигналов | - | - | + | - |
| Примечание - Знаком "+" отмечены ПКЭ, измеряемые Прибором данного исполнения. | ||||
Примеры обозначения модификаций Приборов при заказе:
"Энерготестер ПКЭ-А-А3-100/1000К05" - Прибор с регистрацией ПКЭ по классу А ГОСТ Р 51317.4.30-2008, номенклатурой ПКЭ, приведенной для исполнения 3 в таблице 1, и с входящими в комплект поставки токоизмерительными клещами 100 и 1000 А класса точности 0,5;
"Энерготестер ПКЭ-А-82" - Прибор с регистрацией ПКЭ по классу S ГОСТ Р 51317.4.30-2008, номенклатурой ПКЭ, приведенной для исполнения 2 в таблице 1, и без первичных масштабных преобразователей тока;
"Энерготестер ПКЭ-А-14-10К02-300/3000К20" - Прибор с индикацией значений ПКЭ (погрешность измерения не нормируется), номенклатурой ПКЭ, приведенной для исполнения 4 в таблице 2, и с входящими в комплект поставки токоизмерительными клещами 10, 300, 3000 А;
"Энерготестер ПКЭ-А-С4" - Прибор с регистрацией ПКЭ по ГОСТ 13109-97, номенклатурой ПКЭ, приведенной для исполнения 4 в таблице 1, и без первичных масштабных преобразователей тока;
"Энерготестер ПКЭ-А-С4-10К02-30/300/3000К20" (Прибор с регистрацией ПКЭ по ГОСТ 13109-97, номенклатурой ПКЭ, приведенной для исполнения 4 в таблице 1, и с входящими в комплект поставки токоизмерительными клещами 10, 30, 300, 3000 А.
Приборы (в зависимости от модификации) обеспечивают регистрацию с последующей передачей на персональный компьютер (ПК):
- статистических данных по ПКЭ за 512 суток: количество измерений ПКЭ, попавших в нормально допускаемые пределы (НДП), предельно допускаемые пределы (ПДП) и не попавших в эти пределы в течение суток;
- значений и длительностей провалов напряжения и перенапряжений;
- значений кратковременной дозы фликера;
- значений ПКЭ по ГОСТ Р 54149-2010 или по ГОСТ 13109-97 и параметров электрической сети со временем усреднения 3 с, 10 мин. и 2 ч., глубина регистрации, не менее:
- 36 часов для времени усреднения 3 с,
- 12 месяцев при времени усреднения 10 мин.,
- 24 месяца при времени усреднения 2 ч.;
- регистрация данных, поступающих непосредственно с АЦП, с частотой 10 кГц (3 фазы напряжения и 3 фазы тока) в режиме записи цифровой осциллограммы, длительность регистрации - 1 час при отсутствии других архивов).
Приборы обеспечивают индикацию на графическом дисплее результатов измерения значений основных ПКЭ и параметров электрической сети со временем их усреднения 3 с.
Приборы (в зависимости от модификации) обеспечивают измерение и индикацию активной и реактивной электрической энергии в прямом и обратном направлении на заданном интервале времени.
Приборы (в зависимости от модификации) обеспечивают измерение и индикацию параметров напряжения и тока по трем фазам и вычисление параметров тока нулевого провода.
Приборы выполняют проверку работоспособности и правильности подключения энергетических измерительных преобразователей напряжения, тока, активной и реактивной мощностей, однофазных и трехфазных счетчиков электрической энергии на местах их эксплуатации.
| К / \ 1 | /Г 2?! |
| 1 | /г 1 |
| Я I мм -ид и | |
| ! wwiu Г! ' NK > ■ | |
| ’ | |
| --ч | |
___
000 000 it, 000 ‘ 000 ; , ® *11

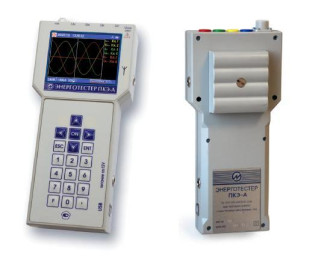

Рисунок 1. Общий вид прибора Энерготестер ПКЭ.
Мастичная пломба наносится на винты крепления задней крышки.
Программное обеспечение Приборов состоит из встроенного программного обеспечения (ВПО) и прикладных программ для ПК. Связь с ПК осуществляется по интерфейсу USB и Wi-Fi (802.11g).
ВПО выполняет функции управления режимами работы, математической обработки и представления измерительной информации. Установка ВПО производится на предприятии-изготовителе.
Прикладные программы “Энергомониторинг электросетей” и “Осциллоскоп”, устанавливаемые на ПК, предназначены для совместной работы с Приборами. Метрологически значимых частей эти прикладные программы не содержит.
Управление работой Приборов осуществляется при помощи ВПО с помощью панели управления, которая представляет собой клавиатуру и ЖК- дисплей.
Приборы выполняют самодиагностику и обеспечивают защиту от несанкционированного доступа к информации и управлению. В Приборах предусмотрена двухуровневая система паролей, определяющая доступ к соответствующим режимам работы.
Идентификационные данные ВПО представлены в таблице 2.
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификацион ный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатор а программного обеспечения |
| ВПО "ЭНЕРГОТЕСТЕР ПКЭ-А" | "ЭНЕРГОТЕСТЕР ПКЭ-А" версия 3.003 | 3.003 | 0846 | CRC16 |
Уровень защиты программного обеспечения Прибора от непреднамеренных и преднамеренных изменений соответствует уровню по МИ 3286-2010 - «С»
Основные метрологические и технические характеристики Приборов приведены с учетом влияния ПО.
Основные метрологические характеристики Приборов модификаций "Энерготестер ПКЭ-А-С4" указаны в таблицах 3 и 4.
Основные метрологические характеристики Приборов модификаций "Энерготестер ПКЭ-А-АХ" приведены в таблицах 5 и 6.
Таблица 3. Основные метрологические характеристики Приборов модификаций " Энерготестер ПКЭ-А-С4"_
| Измеряемые величины | Диапазоны измерений | Вид и пределы допускаемой основной погрешности измерений | Примечание |
| 1 Среднеквадратическое значение напряжения переменного тока (U), В | от 0,01ин до 1,5ин | относительная, %, ±[0,1+0,01(Ur/U-1)] | |
| 2 Среднеквадратическое значение основной (первой) гармонической составляющей напряжения (U1), В | от 0,01иН до 1,5иН | относительная, %, ±[0,2+0,02(Ur/U1-1)] | |
| 3 Напряжение постоянного тока (Ud), В | от 0,01иН до 1.5иН | относительная, % ±[0,2+0,02(Ur/Ud-1)] | |
| 4 Угол фазового сдвига между основными гармоническими составляющими входных напряжений, градус | от 0 до 360 | абсолютная, градус ±0,1 | 0,2Щ < U < 1,5^ |
| 5 Частота переменного тока [f1], Гц | от 45 до 75 | абсолютная, Гц ±0,01 | 0,Шн < U < 1,5^ |
| 6 Отклонение частоты, Гц | от - 5 до 25 | абсолютная, Гц ±0,01 | 0,Шн < U< 1,5Щ |
| 7 Установившиеся отклонение напряжения, % | от -100 до 40 | абсолютная, % ±0,2 | |
| 8 Коэффициент несимметрии напряжения по обратной последовательности и по нулевой последовательности, % | от 0 до 50 | абсолютная, % ±0,2 | |
| 9 Суммарный коэффициент гармонических составляющих напряжения (коэффициент искажения синусоидальности кривой напряжения) [Ки], % | от 0 до 49,9 | 0,1Ин < И < 1,5Ин | |
| абсолютная, % ±0,05 | ИК Л 0 | ||
| относительная, % ±5,0 | Ки > 1.0 | ||
| 10 Коэффициент гармонической составляющей порядка h напряжения, [КИ(К)], % | от 0 до 49,9 | h от 2 до 40 0,1Ин <И < 1,5Ин | |
| абсолютная, % ±0,05 | Ки(Ю < 1,0 | ||
| относительная, % ±5,0 | Ки(Ю >1,0 | ||
| 11 Напряжение прямой последовательности, нулевой последовательности и обратной последовательности, В | от 0 до Ин | абсолютная, В ±0,002 Ин | |
| 12 Длительность провала напряжения, с | от 0,02 | абсолютная, с ±0,02 | |
| 13 Глубина провала напряжения, % | от 10 до 100 | относительная, % 10,0 | |
| 14 Коэффициент временного перенапряжения, отн. ед. | от 1,10 до 7,99 | относительная, % 2,0 | |
| 15 Длительность временного перенапряжения, с | от 0,01 | абсолютная, с ±0,02 | |
| 16 Кратковременная доза фликера, отн. ед. | от 0,25 до 10 | относительная, % 5,0 | ДИ/И < 20 %; при колебаниях напряжения имеющих форму меандра |
| 17 Текущее время | - | абсолютная, с/сут ±2,0 | При температуре от -20 до 55 °С |
| ИН - номинальное напряжение Прибора, определяемое выбранным диапазоном измерения напряжения из ряда 240 В и 10 В - для фазных напряжений и из ряда 415 В и 17 В - для межфазных напряжений | |||
| Измеряемые величины | Диапазоны измерений | Пределы и вид допускаемой основной погрешности измерений | Примечание |
| 1 Среднеквадратическое значение силы переменного тока [I], А | от 0,051Н до 1,51н | относительная, % ±[0,5+0,05(Ir/I -1)] * ±[1,0+0,05(Ir/I-1)] ** | |
| 2 Среднеквадратическое значение основной (первой) гармонической составляющей тока [I1], А | от 0,051Н до 1,51н | относительная, % ±[0,5+0,05(Ik/I1-1)] * ±[1,0+0,05(Ir/I1-1)] ** | |
| 3 Угол фазового сдвига между основными гармоническими составляющими напряжения и тока одной фазы, градус | от 0 до 360 | абсолютная, градус ±0,5 | 0,2 IH < I < 1,5IH 0,2Uh < U < 1,5Uh |
| 4 Активная электрическая мощность (Р), Вт | от 0,01РН до 1,8Рн | относительная, % | Рн = Qh = Sh = Uh-Ih; 0,1Uh < U < 1,2Uh; 0,1 Ih < I < 1,5 Ih; |
| * * ,0 ±1 * ,5 0, ± | Кр = 1 | ||
| ±1,0 * ±2,0 ** | 0,5 < |Кр| < 1,0 | ||
| ±[1,0+0,1(Рн/Р -1)] * ±[2,0+0,1(Рн/Р-1)] ** | 0,2 < |Кр| < 0,5 | ||
| 5 Реактивная электрическая мощность рассчитываемая методами: - геометрическим, [Q], вар, - по основным гармоническим составляющим напряжения и тока, [Q1], вар | от 0,01 Qh до 1,8Qh | относительная, % | 0,1Uh < U < 1,2Uh 0,1 Ih < I < 1,5 Ih |
| ±1,0 * ±2,0 ** | 0,5 < Ы < 1,0 | ||
| ±2,0 * ±4,0 ** | 0,25 < Ы < 0,5 | ||
| 6 Полная электрическая мощность [S], В-А | от 0,01Sh до 1,8Sh | относительная, % | 0,1Uh < U < 1,2Uh |
| ±1,0 * ±2,0 ** | 0,1 Ih < I < 1,5 Ih | ||
| ±2,0 * ±4,0 ** | 0,01 Ih < I < 0,1 Ih | ||
| 7 Коэффициент мощности [КР] | от минус 1,0 до 1,0 | абсолютная ±0,02 * ±0,04 ** | 0,1Uh < U < 1,2Uh 0,1 Ih < I < 1,5 Ih |
| 8 Суммарный коэффициент гармонических составляющих тока (коэффициент искажения синусоидальности кривой тока) [К], % | от 0 до 49,9 | 0,1 Ih < I < 1,5 Ih | |
| абсолютная, % ±0,05 | Ki < 1,0 | ||
| относительная, % ±5,0 | Ki > 1,0 | ||
| 9 Коэффициент гармонической составляющей тока порядка h, [Ki(h)], % | от 0 до 49,9 | h от 2 до 40; 0,1Ih < I < 1,5Ih | |
| абсолютная, % ±0,05 | KI(h) < 1,0 |
| относительная, % ±5,0 | Ki(h) > 1,0 | ||
| 10 Среднеквадратическое значение силы тока прямой последовательности, нулевой последовательности и обратной последовательности, A | от 0 до1н | абсолютная, А ±0,01 1н * ±0,02 1н ** | 0,051н < I < 1,51н |
| 11 Активная мощность прямой последовательности, нулевой последовательности и обратной последовательности, Вт | от 0,01РН до 1,8Рн | абсолютная, Вт ±0,01Рн * ±0,02РН ** | 0,1Ин < И < 1,2Ин 0,11н < I < 1,51н |
| Примечания: 1 1Н - Номинальные значения тока определяются и соответствуют номинальным значениям первичных преобразователей тока из комплекта поставки (токоизмерительные клещи) из ряда 5 А, 10 А, 30 А, 50 А, 100 А, 300 А, 500 А, 1000 А, 3000 А, 5000 А. 2 Кир = Q/S - коэффициент реактивной мощности. 3 * - При использовании Прибора с токоизмерительными клещами класса точности 0,5; ** - При использовании Прибора с токоизмерительными клещами класса точности 1,0. | |||
Таблица 5. Основные метрологические характеристики Приборов модификаций "Энерготестер ПКЭ-А-АХ"_
| Измеряемые величины | Диапазоны измерений | Пределы и вид допускаемой основной погрешности измерений | Примечание |
| 1 Среднеквадратическое значение напряжения переменного тока [И], В | от 0,01ИН до 2Ин | относительная, % ±[0,1+0,01(Ио/И-1)] | Класс А по ГОСТ Р 51317.4.30 |
| 2 Среднеквадратическое значение основной (первой) гармонической составляющей напряжения [И1], В | от 0,01ИН до 2Ин | относительная, % ±[0,1+0,01(Ио/И1-1)] | |
| 3 Напряжение постоянного тока [Ив], В | от 0,01ИН до 2Ин | относительная, % ±[0,2+0,02(Ин/Ив-1)] | |
| 4 Угол фазового сдвига между основными гармоническими составляющими входных напряжений, градус | от 0 до 360 | абсолютная, градус ±0,1 | 0,1Ин < И < 1,5Ин |
| 5 Частота переменного тока [f1], Гц | от 42,5 до 75 | абсолютная, Гц ±0,01 | 0,1Ин < И < 2Ин Класс А по ГОСТ Р 51317.4.30 |
| 6 Отклонение частоты, Г ц | от -7,5 до 25 | абсолютная, Гц ±0,01 | 0,1Ин < И < 2Ин Класс А по ГОСТ Р 51317.4.30 |
| 7 Отрицательное отклонение напряжения, % от Ио | от 0 до 100 | абсолютная, % от ИО ±0,1 | |
| 8 Положительное отклонение напряжения, % от ИО | от 0 до 100 | абсолютная, % от ИО ±0,1 | |
| 9 Установившееся отклонение напряжения, % от ИО | от -100 до 40 | абсолютная, % от ИО ±0,1 |
| 10 Коэффициент несимметрии напряжения по обратной последовательности и по нулевой последовательности, % | от 0 до 20 | абсолютная, % ±0,15 | |
| 11 Суммарный коэффициент гармонических составляющих напряжения [Кц|**, % | от 0 до 100 | 0,1Uh < U < 1,5Uh Umax*< 2,8Uh Класс А по ГОСТ Р 51317.4.30 | |
| абсолютная, % ±0,05 | К Л 0 | ||
| относительная, % ±5,0 | К IV 0 | ||
| 12 Коэффициент гармонической составляющей напряжения порядка h [Mh)] **, % | от 0 до 50 | 0,1Uh < U < 1,5Uh Umax < 2,8Uh; h от 2 до 50; Класс А по ГОСТ Р 51317.4.30 | |
| абсолютная, % ±0,05 | ^(h) < 1,0 | ||
| относительная, % ±5,0 | ад) > 1,0 | ||
| 13 Среднеквадратическое значение напряжения гармонической подгруппы порядка h, [Usg,h], В | От 0 до 0,5Uh | 0,1Uh < U < 1,5Uh; Umax < 2,8Uh; h от 2 до 50; Класс А по ГОСТ Р 51317.4.30 | |
| абсолютная, В ±0,0005 Uc> | Usg,h < 0,01Uh | ||
| относительная, % ±5,0 | Usg,h > 0,01Uh | ||
| 14 Среднеквадратическое значение напряжения интергармонической центрированной подгруппы порядка h [Uisg,h], В | От 0 до 0,15Uh | 0,1Uh < U < 1,5Uh Umax < 2,8Uh; h от 0 до 50; Класс А по ГОСТ Р 51317.4.30 | |
| абсолютная, В ±0,0005 Uq | Uisg,h < 0,01Uh | ||
| относительная, % ±5 | Uisg,h > 0,01Uh | ||
| 15 Среднеквадратическое значение напряжения информационных сигналов в электрических сетях (напряжение сигналов передаваемых по электрическим сетям) при заданной несущей частоте от 0,1 до 3 кГц, [Us], В | от 0 до 0,3Uh | 0,1Uh < U < 1,5Uh Umax < 2,8Uh Класс А по ГОСТ Р 51317.4.30 | |
| абсолютная, В ±0,0015 Uq | Us < 0,03Uh | ||
| относительная, % ±5,0 | Us > 0,03Uh |
| 16 Напряжение прямой последовательности, нулевой последовательности и обратной последовательности, В | от 0 до 2Uh | абсолютная, В ±0,0015 Uo | |
| 17 Остаточное напряжение (при провале), В | от 0.01Uh до 1,1 Uh | относительная, % ±[0,1+0,01(Uo/U-1)] | Класс А по ГОСТ Р 51317.4.30 |
| 18 Остаточное напряжение (при прерывании), В | от 0.01Uh до 0,2 Uh | относительная, % ±[0,1+0,01(Uo/U-1)] | |
| 19 Глубина провала напряжения, % | от 10 до 100 | абсолютная, % ±0,2 | |
| 20 Длительность прерывания напряжения, с | От 0,01 с до 60 мин | абсолютная, с ±0,2 | |
| 21 Длительность провала напряжения, с | от 0,02 с до 600 с | абсолютная, с ±0,02 | |
| 22 Максимальное значение напряжения при перенапряжении, В | от 1,1Uh до 2Uh | приведенная, % от Uo ±0,2 | |
| 23 Длительность временного перенапряжения, с | от 0,02 с до 600 с | абсолютная, с ±0,02 | Класс А по ГОСТ Р 51317.4.30 |
| 24 Кратковременная доза фликера, отн. ед. | от 0,2 до 10 | относительная, % ±5,0 | |
| 25 Длительная доза фликера, отн. ед. | от 0,2 до 10 | относительная, % ±5,0 | |
| 26 Текущее время | абсолютная, с ±0,005 | При синхронизации с Международной шкалой координированного времени (UTC) | |
| абсолютная, с/сут ±0,5 | При отсутствии синхронизации с UTC. При температуре от -20 до 55 °С | ||
| Примечания: 1. Uh - номинальное напряжение Прибора, определяемое выбранным диапазоном измерения из ряда 240 В, 60 В, 10 В для фазных и из ряда 415 В, 104 В, 17,3 В для межфазных напряжений. Uo - опорное напряжение по ГОСТ Р 54149—2010 задается оператором в виде коэффициента преобразования внешнего измерительного трансформатора напряжения и номинального входного напряжения Прибора в диапазоне от 40 до 120 % от Uh. 2. * Umax - максимальное мгновенное значение напряжения, при котором Прибор индицирует и регистрирует перегрузку; ** Измерение суммарного коэффициента гармонических составляющих и индивидуальных гармонических составляющих сигналов проводится в соответствии с ГОСТ Р 51317.4.30, ГОСТ Р51317.4.7 на основе среднеквадратических значений гармонических подгрупп напряжения. | |||
| Измеряемые величины | Диапазоны измерений | Пределы и вид допускаемой основной погрешности измерений | Примечание |
| 1 Среднеквадратическое значение силы переменного тока (I), А | относительная, % | ||
| от 0,01IH до 2Ih | ±[0,1+0,01(Ih/I-1)] I ±[0,2+0,02(Ih/I-1)] П ±[0,5+0,05(Ih/I-1)] III | ||
| от 0,05IH до 2Ih | ±[1,0+0,05(Ih/I-1)] IV ±[2,0+0,1(Ih/I-1)] V | ||
| 2 Среднеквадратическое значение основной (первой) гармоники тока (I1), А | относительная, % | ||
| от 0,01IH д° 2IH | ±[0,1+0,01(Ih/I1-1)] I ±[0,2+0,02(Ih/I1-1)] II[ ±[0,5+0,05(Ih/I1-1)] Ш | ||
| от 0,05IH до 2IH | ±[1,0+0,05(Ih/I1-1)] IV ±[2,0+0,1(Ih/I1-1)] V | ||
| 3 Угол фазового сдвига между основными гармоническими составляющими напряжения и тока одной фазы, градус | от 0 до 360 | абсолютная, градус ±0,2 1 II ±0,5 III> IV’V | 0,2 Ih < I < 2Ih 0,2Ин < И < 2Ин |
| 4 Активная электрическая мощность [Р], Вт, | от 0,01PH до 2,25Рн | относительная, % | Ph = Qh = Sh = Ин-Ih; 0,1 Ин <и <1,5Ин |
| ±0,1 I; ±0,2 II ±0,5 III; ±1,0 IV; ±2,0 V ±0,2 I; ±0,4 II; ±1,0 III | КР = 1 0,05Ih < I < 1,5Ih 0,01Ih < I < 0,05Ih | ||
| ±0,15 I; ±0,3 II; ±1,0 III; ±2,0 IV; ±4,0 V ±0,25 % I; ±0,5 % II | 0,5 < |Кр| < 1,0 0,1 Ih < I < 1,5 Ih 0.02 Ih < I < 0.1 Ih | ||
| ±[0,25+0,02(Ph/P -1)] 1 ±[0,5+0,05(Ph/P -1)] II ±[1,0+0,1(Ph/P -1)] III ±[2,0+0,1(Ph/P-1)] IV | 0,2 < |Кр| < 0,5 0.1 Ih < I < 1.5 Ih | ||
| 5 Реактивная электрическая мощность, рассчитываемая геометрическим методом [Q], вар, | от 0,01QH до 2,25Qh | относительная, % | 0,1 Ин <И <1,5Ин |
| ±0,2 I±0,5 II ±1,0 ш ±2,0 IV’ V ±0,3 I; ±0,75 II; ±1,5 ш | Krp = 1 0,05 Ih < I < 1,5 Ih 0,02 Ih < I < 0,05 Ih | ||
| ±=0,2 I; ±0,5 II ±1,0 III; ±2,0 IV; ±4,0 V ±0,3 I; ±0,75 II; ±1,5 III | 0,5 < |Krp| < 1,0; 0,1Ih < I < 1,5Ih 0,05Ih < I < 0,1Ih |
| ±0,3 I; ±0,75 II ±1,5 ш; ±2,5 IV; ±4,0 V | 0,25 < |Ккр| < 0,5; 0,1Ih < I < 1,5Ih | ||
| 6 Реактивная электрическая мощность основной гармонической составляющей [Q1], вар | от 0,01QH до 2,25Qh | относительная, % | 0,1Uh <U <1.5Uh |
| ±0,1 I; ±0,2 II; ±0,5 II1; ±1,0 IV; ±2,0 V ±0,2 I; ±0,4 II; ±1,0 III | Кяр = 1 0,05 Ih < I < 1,5 Ih 0,01 IH < I < 0,05 IH | ||
| ±0,15 I; ±0,3 II; ±1,0 ш; ±2,0 IV; ±4,0 V ±0,25 I; ±0,50 II | 0,5 < |Кяр| < 1,0; 0,1Ih < I < 1,5Ih 0,02Ih < I < 0,1Ih | ||
| ±[0,25+0,02(Qн/Q - 1)] I ±[0,5+0,05(Qн/Q - 1)] II ±[1,0+0,1(Qн/Q - 1)] III ±[2,0+0,1(Q„/Q - 1)] IV | 0,2 < |Кяр| < 0,5; 0,1Ih < I < 1,5Ih | ||
| 7 Полная электрическая мощность [S], В-А | от 0,01 SH до 2,25Sh | относительная, % | 0,01Ih < I < 1,5Ih 0,1Uh < U < 1,5Uh |
| IV IV ,0 ,0 2 4, +; * ъ я ±1 2, I; + -г *3 ,2 ,0 0 2, ±± | от 0,1SH до 2,25 SH от 0,01Sh до 0,1 Sh | ||
| 8 Коэффициент мощности [КР] | от -1,0 до +1,0 | абсолютная ±0,01 Ij II ±0,04 nI’ IV | от 0,05PH до 2,25PH 0,01 Ih < I < 1,5Ih 0,1Uh < U < 1,5Uh |
| 9 Активная электрическая энергия, прямого и обратного направления, кВтч | Пределы допускаемой относительной погрешности измерения активной электрической энергии равны пределам допускаемой относительной погрешности измерения активной электрической мощности для этой модификации Прибора | ||
| 10 Реактивная электрическая энергия, прямого и обратного направления, кварч | Пределы допускаемой относительной погрешности измерения реактивной электрической энергии равны пределам допускаемой относительной погрешности измерения реактивной электрической мощности для этой модификации Прибора | ||
| 11 Суммарный коэффициент гармонических составляющих тока VI [К], % | от 0 до 200 | при использовании БТТ 0.01 Ih < I < 2 Ih; при использовании токоизмерительны х клещей 0,1 Ih < I < 2 Ih | |
| абсолютная, % ±0,05 | Ki < 1.0 | ||
| относительная, % ±5,0 | Ki > 1.0 | ||
| 12 Коэффициент гармонической составляющей тока порядка h,VI (^(h)), % | от 0 до 100 | h от 2 до 50; при использовании БТТ 0,01Ih < I < 2Ih; при использовании токоизмерительных клещей 0,1Ih < I < 2Ih | |
| абсолютная, % ±0,05 | Ki(h) < 1.0 | ||
| относительная, % ±5,0 | Ki(h) > 1.0 | ||
| 13 Ток прямой последовательности, нулевой последовательности и обратной последовательности по первой гармонике, A | от 0 до 2Ih | абсолютная, А | |
| ±0,01 Ih Ij ii | 0,01Ih < I < 2Ih | ||
| ±0,02 Ih ш’ iv’ v | 0,05Ih < I < 2Ih | ||
| 14 Среднеквадратическое значение силы тока нейтрального провода, A | от 0 до 2Ih | абсолютная, А | |
| ±0,01 Ih ^ II | 0.01 Ih < I < 2 Ih | ||
| ±0,02 Ih iu’ iv’ v | 0.05 Ih < I < 2 Ih | ||
| 15 Активная мощность прямой последовательности, нулевой последовательности и обратной последовательности, Вт | от 0.01IhUh д° 1.5IhUh | абсолютная, Вт ±0,01Рн I’ II ±0,02Рн Ш’ IV’ V | 0.1 Ih < I < 2 Ih |
| Примечания: 1 Ih - номинальный ток Прибора определяется номинальным значением тока первичного преобразователя тока из комплекта поставки (токоизмерительные клещи или блок трансформаторов тока) из ряда 0.1 А, 0.5 А, 1 А, 5 А, 10 А, 30 А, 50 А, 100 А, 300 А, 500 А, 1000 А, 3000 А, 5000 А. 2 К№ = Q/S - коэффициент реактивной мощности. 3 I При использовании Прибора с БТТ; II При использовании Прибора с токоизмерительными клещами класса точности 0,2; ш При использовании Прибора с токоизмерительными клещами класса точности 0,5; IV При использовании Прибора с токоизмерительными клещами класса точности 1,0; V При использовании Прибора с гибкими токоизмерительными клещами класса точности 2,0. 4 VI Измерение суммарного коэффициента гармонических составляющих и индивидуальных гармонических составляющих сигналов проводятся в соответствии ГОСТ Р 51317.4.30, ГОСТ Р 51317.4.7 на основе среднеквадратических значений гармонических подгрупп тока. | |||
Метрологические характеристики Приборов модификаций " Энерготестер ПКЭ-А-SX":
- пределы допускаемой основной погрешности измерений соответствуют увеличенным вдвое значениям, указанным в пунктах 1-25 таблицы 5 в соответствии с номенклатурой ПКЭ по таблице 1;
- пределы допускаемой основной погрешности хода встроенных часов текущего времени должны быть равны ±2 с/сут;
- пределы допускаемой основной погрешности измерений для дополнительных метрологических характеристик Приборов с первичными масштабными преобразователями тока соответствуют увеличенным вдвое значениям, указанным в пунктах 1-16 таблицы 6.
Метрологические характеристики Приборов модификаций "Энерготестер ПКЭ-А-IX":
- пределы допускаемой основной погрешности измерений соответствуют увеличенным вдвое значениям, указанным в пунктах 1-5 таблицы 5;
- пределы допускаемой основной погрешности хода встроенных часов текущего времени должны быть равны ±2 с/сут;
- пределы допускаемой основной погрешности измерений для дополнительных метрологических характеристик Приборов с первичными масштабными преобразователями тока соответствуют увеличенным вдвое значениям, указанным в пунктах 1-8 и в пункте 15 таблицы 6.
Приборы модификаций "Энерготестер ПКЭ-А-IX" регистрацию ПКЭ не производят.
Пределы допускаемых изменений погрешностей Приборов при изменении температуры окружающего воздуха в рабочих условиях применения на каждые 10 °С равны 20 % от значений пределов соответствующих основных погрешностей измерения.
Электропитание Приборов осуществляется:
- от встроенной аккумуляторной батареи;
- от сети переменного тока частотой от 42 Гц до 75 Гц (по заказу - от однофазной сети напряжением от 90 В до 264 В через входящий в комплект поставки блок питания или от трехфазной контролируемой сети с фазным напряжением от 0,8ИН до 1,5ИН).
При подключении Прибора к сети переменного тока происходит автоматическая подзарядка аккумуляторной батареи.
Общие технические характеристики всех модификаций Приборов приведены в таблице 7.
Таблица 7.
| Характеристика | Значение |
| Г абаритные размеры (длина, ширина, высота), не более, мм | 250 х 160 х 91 |
| Степень защиты корпуса | IP 51 |
| Масса, не более, кг | 1,0 |
| Среднее время наработки на отказ То, ч | 44000 |
| Средний срок службы, лет | 10 |
Возможно расширение сервисных функций Прибора в части увеличения объема архивируемой информации и вида её представления.
Условия применения Прибора:
Нормальные значение температуры окружающей среды, оС 23 ±5
Диапазон рабочих температур окружающей среды, оС от минус 20 до 55
Относительная влажность воздуха, не более, % 90 при 30 оС
Диапазон атмосферного давления, мм рт. ст. (кПа) 537 - 800 (70 - 106,7)
Знак утверждения типа наносится на титульных листах эксплуатационной документации типографским способом и на лицевой панели прибора методом шелкографии.
В таблице 8 приведен состав комплекта поставки Прибора.
Таблица 8
| Наименование | Обозначение | Кол-во |
| Прибор "Энерготестер ПКЭ-А" | МС2.725.003-01 | 1 шт. |
| Программное обеспечение "Энергомониторинг" на CD | 1 шт. | |
| Аккумуляторные батареи типа АА (не менее 2100 мА-ч) | 4 шт. | |
| Щупы тестерные (4 цвета) | 4 шт. | |
| Кабель для связи с ПК по USB | 1 шт. | |
| Руководства по эксплуатации | МС2.725.003-01 РЭ или МС2.725.003-02 РЭ | 1 экз. |
| Методика поверки | МС2.725.003-01 МП | 1 экз. |
| Упаковка | 1 шт. | |
| Дополнительные принадлежности: 1) | ||
| Блок трансформаторов тока Ih = 0,1 А | 1 шт. | |
| Блок трансформаторов тока Ih = 0,5 А | 1 шт. | |
| Блок трансформаторов тока Ih = 1,0 А | 1 шт. | |
| Блок трансформаторов тока Ih = 5,0 А | 1 шт. | |
| Блок трансформаторов тока Ih = 10 А | 1 шт. | |
| Блок трансформаторов тока Ih = 50 А | 1 шт. | |
| Клещи токоизмерительные 10 A | 3 шт. | |
| Шунт Ih = 10 A для клещей 10 A | МС5.064.001-00 | 1 шт. |
| Клещи токоизмерительные 100 A | 3 шт. | |
| Шунт Ih = 10 A для клещей 100 A | МС5.064.001-01 | 1 шт. |
| Шунт Ih = 100 A для клещей 100 A | МС5.064.001-02 | 1 шт. |
| Клещи токоизмерительные 1000 A | 3 шт. | |
| Шунт Ih = 100 A для клещей 1000 A | МС5.064.001-03 | 1 шт. |
| Шунт Ih = 1000 A для клещей 1000 A | МС5.064.001-04 | 1 шт. |
| Комплект клещей токоизмерительных 30/300/3000 A | 1 шт. | |
| Антенна спутниковая | 1 шт. | |
| Блок питания с сетевым кабелем 220 В (=12,6 В, 0,8 А) | МС2.087.030 | 1 шт. |
| Примечания: 1 Дополнительные принадлежности поставляются в соответствии с договором поставки. 2 По требованию организаций, производящих ремонт и поверку Приборов, поставляется ремонтная документация. | ||
осуществляется по документу МС2.725.003-01 МП "Прибор для измерения показателей качества электрической энергии и электроэнергетических величин «Энерготестер ПКЭ-А». Методика поверки ", утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева в марте 2013 г.
Основные средства поверки:
- установка УППУ-МЭ 3.1К или аналогичная, со следующими основными техническими характеристиками:
• диапазон регулирования напряжения 1 -500 В,
• диапазон регулирования тока 0.005-100 А,
• погрешность измерения тока: ± [0,01+0,005 |(Ih/I) -1|] для IH от 0,1 А до 100 А,
• ± [0,01+0,01|(Iн/I) -1|] для Ik 0,05 А,
• погрешность измерения напряжения ± [0,01+0,005 |(Uh/U) -1|],
• погрешность измерения активной мощности ± [0,015+0,005 |(PH/P) -1|].
- модуль коррекции времени «МКВ 02Ц» или аналогичное СИ, со следующими основными техническими характеристиками: пределы допускаемой погрешности привязки переднего фронта выходного импульса к шкале координированного времени UTC - ±1 мс.
- мегаомметр Ф4101, со следующими основными техническими характеристиками:
• диапазон измерений 0-20 ГОм,
• относительная погрешность ± 2,5 %.
- Персональный компьютер Pentium 4 2.4 ГГц 1 Гб ОЗУ, с установленным ПО “Энегомониторинг”
Методы измерений изложены в Руководствах по эксплуатации «Энерготестер ПКЭ-А» модификации «Энерготестер ПКЭ-А-АХ, «Энерготестер ПКЭ-А-SX и «Энерготестер ПКЭ-А-IX». МС2.725.003-01 РЭ или «Энерготестер ПКЭ-А-АС4» МС2.725.003-02 РЭ.
Нормативные и технические документы, устанавливающие требования к приборам для измерения показателей качества электрической энергии и электроэнергетических величин «Энерготестер ПКЭ-А»
ГОСТ 22261-94 "Средства измерений электрических и магнитных величин. Общие технические условия".
МИ 1940-88 ГСИ Государственная поверочная схема для средств измерений силы переменного электрического тока от 110-8 до 25 А в диапазоне частот от 20 до 1106 Гц. ГОСТ Р 8.648-2008 ГСИ Государственная поверочная схема для средств измерений
2 9
переменного электрического напряжения до 1000 В в диапазоне частот от 110 до 210 Гц. ГОСТ 8.551-86 ГСИ Государственный специальный эталон и государственная поверочная схема для средств измерений электрической мощности и коэффициента мощности в диапазоне частот 40 - 20000 Гц.
ГОСТ 13109-97 Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения.
ГОСТ Р 51317.4.30-2008 (МЭК 61000-4-30.2008) Национальный стандарт РФ. Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии.
ТУ 4220-034-49976497-2013 Приборы для измерения показателей качества электрической энергии и электроэнергетических величин " Энерготестер ПКЭ-А".
Выполнение государственных учетных операций.
Осуществление мероприятий государственного контроля.
Осуществление деятельности по обеспечению безопасности при чрезвычайных ситуациях. Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
Осуществление торговли и товарообменных операций.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 2884 |
| Поверителей | 62 |
| Актуальность данных | 18.11.2024 |
