| Номер в госреестре | 53607-13 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | AGU |
| Изготовитель | KONČAR -INSTRUMENT TRANSFORMERS Inc., Хорватия |
| Год регистрации | 2013 |
| Срок свидетельства | 27.04.2028 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |

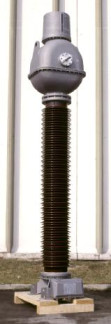

Трансформаторы тока AGU предназначены для передачи сигналов измерительной информации измерительным приборам и/или устройствам защиты и управления, применяются в установках переменного тока промышленной частоты в сетях от 20 до 750 кВ.
Принцип действия основан на явлении взаимной индукции, выходной ток вторичных обмоток практически пропорционален первичному току и относительно сдвинут по фазе на
угол, близкий к нулю. Трансформаторы тока AGU являются масштабными преобразователями. Первичные обмотки выполнены в виде медной или алюминиевой шины и могут быть одновитковыми и многовитковыми. Первичные обмотки проходят через тороидальные сердечники со вторичными обмотками, расположенными в верхней части внутри корпуса из алюминиевого сплава установленном на фарфоровом или композитном изоляторе, заполненном маслом. Трансформатор может иметь до восьми вторичных обмоток -измерительных и/или защитных, на различные нагрузки и классы точности. Выводы вторичных обмоток пропущены через опорную трубу и подключены к клеммам контактной коробки на раме основания трансформатора. Клеммная коробка закрыта крышкой, которая пломбируется для предотвращения несанкционированного доступа. Выпускаются модификации трансформаторов: AGU-38, AGU-123, AGU-245, AGU-362, AGU-525, AGU-765, предназначенные для работы в электрических сетях 20, 35, 110, 150, 220, 330, 500 и 750 кВ, соответственно.
| Характеристики | AGU-38 | AGU-123 | AGU-245 | AGU-362 | AGU-525 | AGU-765 |
| Наибольшие рабочие напряжения, кВ | 24; 40,5 | 126 | 170;252 | 363 | 525 | 787 |
| Номинальные первичные токи, А | 30-6000 | |||||
| Номинальные вторичные токи, А | 1 или 5 | |||||
| Для измерительных обмоток: | ||||||
| Классы точности | 0,2s; 0,2; 0,5s; 0,5; 1,0: 3,0 | |||||
| Коэффициенты безопасности | 5; 10; 15; 20; 30 | |||||
| Номинальные нагрузки, В-А | От 2 до 100 | |||||
| Для защитных обмоток | ||||||
| Классы точности | 5Р,10P | |||||
| Предельная кратность | От 5 до 100 | |||||
| Номинальные нагрузки, В-А | От 10 до 200 | |||||
| Номинальная частота, Г ц | 50 или 60 | |||||
| Масса не более, кг | от 70 до 4500 | |||||
| Габаритные размеры, мм | От 400х650х1100х. до1000х1300х8200 | |||||
Климатическое исполнение У1 (-45...+45), УХЛ1 (-60...+45) по ГОСТ 15150-69.
Знак утверждения типа наносится на табличку трансформатора гравировкой и на паспорт - типографским способом.
Трансформатор тока AGU - 1 шт.
Руководство по эксплуатации - 1экз.
Паспорт - 1 экз.
Осуществляется по ГОСТ 8.217-2003 " ГСИ. Трансформаторы тока. Методика поверки". Основные средства поверки: Трансформаторы тока эталонные ТТИ-5000.5 (номинальный первичный ток от 1 до 5000 А, относительная погрешность ± 0,05 %), - Прибор сравнения КНТ-
03, погрешность напряжения ± (0,001+0,03хА) %, угловая погрешность ±(0,1+0,03хА) мин, где А-значения измеряемой погрешности.
Сведения приведены в руководстве по эксплуатации «Трансформаторы тока AGU» фирмы KONCAR - INSTRUMENT TRANSFORMERS Inc., Хорватия..
Нормативные документы, устанавливающие требования к трансформаторам тока AGU
ГОСТ 7746-2001 "Трансформаторы тока. Общие технические условия".
ГОСТ 8.217-2003 "Трансформаторы тока. Методика поверки".
- осуществление торговли и товарообменных операций;
- выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 55 |
| Поверителей | 9 |
| Актуальность данных | 18.09.2024 |
