Государственный реестр средств измерений

Трансформаторы комбинированные VAU, 53609-13

53609-13
Карточка СИ
Номер в госреестре 53609-13
Наименование СИ Трансформаторы комбинированные
Обозначение типа СИ VAU
Изготовитель KONČAR -INSTRUMENT TRANSFORMERS Inc., Хорватия
Год регистрации 2013
Срок свидетельства 27.04.2028
МПИ (интервал между поверками) 8 лет
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Трансформаторы комбинированные VAU предназначены для передачи сигналов измерительной информации приборам измерения, защиты, сигнализации и управления в установках переменного тока, применяются в электросетях 110, 150, 220 и 330 кВ.

Описание

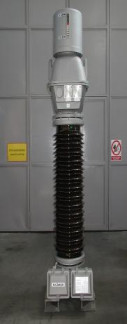

Трансформаторы комбинированные VAU представляют собой совмещенные в одной конструкции трансформатор тока и трансформатор напряжения электромагнитного

типа, Принцип действия трансформатора напряжения основан на явлении взаимной индукции в обмотках, намотанных на один сердечник. Напряжение во вторичной обмотке зависит от напряжения, поданного в первичную обмотку, и соотношения витков первичной и вторичной обмоток. Трансформатор тока состоит из одного или нескольких сердечников со своими вторичными обмотками. Активные части трансформатора тока размещены наверху, а трансформатора напряжений в средней части изолятора, герметично заполненным маслом. Изоляция обмоток бумажно-масляная. Число вторичных обмоток у трансформатора тока до восьми, у трансформатора напряжений

- до четырех. Изолятор из фарфора или композитного материала имеет различную высоту в зависимости от значения наибольшего рабочего напряжения. Выпускаются модификации: VAU-123, VAU-245 и VAU-362, предназначенные для работы в электрических сетях 110, 150, 220, 330 кВ, соответственно. Выводы вторичных обмоток пропущены через опорную трубу и подключены к клеммам контактной коробки на корпусе у основания трансформатора. Различные комбинации коммутации внешних и внутренних шин дают возможность менять коэффициент трансформации. Выводы вторичных обмоток в клеммной коробке закрыты крышкой, которая пломбируется для предотвращения несанкционированного доступа.

Технические характеристики

Характеристики

VAU 123

VAU 245

VAU 362

Наибольшие рабочие напряжения, кВ

126

170; 252

363

Для трансформатора напряжения:

Номинальные первичные напряжения, кВ

110/V3

150/V3;

220/V3

330/V3

Номинальные вторичные напряжения, В

100/V3,

100, 100/3

100/V3,

100, 100/3

100/V3,

100, 100/3

Классы точности/ нагрузки, В-А

-    измерительные обмотки

-    дополнительные обмотки

0,2/(10 - 300); 0,5/(10 - 400); 1/10-500, 3/10-600 3Р/(10 - 1200); 6Р/(10 - 1200)

Предельные мощности, В-А

до 2000

Для трансформатора тока:

Номинальные первичные токи, А

30 - 6000

Номинальные вторичные токи, А

1 и/или 5

Обмотки для измерений

Классы точности

0,2s; 0,2; 0,5s; 0,5; 1,0; 3,0

Коэффициенты безопасности

от 5 до 30

Номинальные нагрузки, В-А

от 2 до 100

Обмотки для защиты

Классы точности

5Р, 10P

Предельная кратность

от 5 до 100

Номинальные нагрузки, В-А

от 10 до 200

Номинальная частота, Гц

50 или 60

Масса не более, кг

от 550 до 2100

Габаритные размеры, мм

3250x1250x700 4400x1480x800 5500x1450x1000

Климатическое исполнение У1 (-45...+45), УХЛ1 (-60...+45) по ГОСТ 15150-69.

Знак утверждения типа

Знак утверждения типа наносится на табличку трансформатора гравировкой и на паспорт - типографским способом.

Комплектность

Трансформатор комбинированный VAU - 1 шт.

Руководство по эксплуатации - 1 экз.

Паспорт - 1 экз.

Поверка

Осуществляется по ГОСТ 8.216-2011 " ГСИ. Трансформаторы напряжения. Методика поверки" и по ГОСТ 8.217-2003 " ГСИ. Трансформаторы тока. Методика поверки".

Основные средства поверки трансформаторов напряжения:

-Трансформаторы напряжения эталонные NVOS (номинальное первичное напряжение 1 10/V3; 220/V3, класс точности 0,01), NUES (номинальное первичное напряжение 330/V3; 500/V3; 750/V3, класс точности 0,05).

-    Прибор сравнения КНТ-03, погрешность напряжения ± (0,001+0,03хА) %, угловая погрешность ±(0,1+0,03хА) мин, где А-значения измеряемой погрешности.

Основные средства поверки трансформаторов тока:

-    Трансформаторы тока эталонные ТТИ-5000.5 (номинальный первичный ток от

1 до 5000 А, относительная погрешность ± 0,05 %),

-    Прибор сравнения КНТ-03, погрешность напряжения ± (0,001+0,03хА) %, угловая погрешность ±(0,1+0,03хА) мин, где А-значения измеряемой погрешности.

Сведения о методах измерений

Сведения приведены в руководстве по эксплуатации «Трансформаторы комбинированные VAU» фирмы KONCAR - INSTRUMENT TRANSFORMERS Inc., Хорватия..

Нормативные документы, устанавливающие требования к трансформаторам комбинированным VAU

ГОСТ 1983-2001 "Трансформаторы напряжения. Общие технические условия". ГОСТ 8.216-2011 "ГСИ. Трансформаторы напряжения. Методика поверки".

ГОСТ 7746-2001 "Трансформаторы тока. Общие технические условия".

ГОСТ 8.217-2003 "Трансформаторы тока. Методика поверки".

Рекомендации к применению

-    осуществление торговли и товарообменных операций;

-    выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.

Зарегистрировано поверок 57
Поверителей 4
Актуальность данных 18.11.2024
