Трансформаторы напряжения емкостные VCU, 53610-13

Документы

Карточка СИ

Номер в госреестре	53610-13
Наименование СИ	Трансформаторы напряжения емкостные
Обозначение типа СИ	VCU
Изготовитель	KONČAR -INSTRUMENT TRANSFORMERS Inc., Хорватия
Год регистрации	2013
Срок свидетельства	27.04.2028
МПИ (интервал между поверками)	8 лет
Стоимость поверки	Узнать стоимость
Описание типа	скачать
Методика поверки	скачать

Назначение

Трансформаторы напряжения емкостные VCU предназначены для передачи сигналов измерительной информации средствам измерений и устройствам защиты и управления в сетях переменного тока промышленной частоты с заземленной нейтралью.

Описание

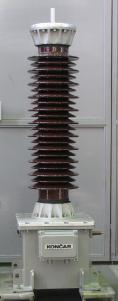

Трансформаторы напряжения емкостные VCU состоят из емкостного делителя напряжения и электромагнитного устройства (ЭМУ). Делитель состоит из набора конденсаторов с бумажно-пропиленовой изоляцией обкладок, помещенных в залитый синтетическим маслом изолятор из фарфора или композитного материала, и может быть смонтирован в виде колонны из одной, двух, трех или четырех секций. ЭМУ подключается к выходу делителя и состоит из последовательно включенных компенсирующего реактора с малыми потерями и электромагнитного трансформатора. ЭМУ имеет до четырех вторичных обмоток и заключено в бак, заполненный маслом. Корпус электромагнитного устройства служит основанием для монтажа колонны емкостного делителя. Выпускаются модификации трансформаторов на разные номинальные напряжения VCU-123, VCU-245, VCU-362, VCU-525, VCU-765, которые также отличаются значениями входных емкостей делителя, величинами допустимых нагрузок во вторичной цепи, размерами и весом. На боковой части бака находится коробка вторичных выводов, крышка которой пломбируется для предотвращения несанкционированного доступа. Каждый трансформатор напряжения оснащен внешним высокочастотным (ВЧ) зажимом, расположенным на проходном изоляторе на баке электромагнитного устройства.

Технические характеристики

Характеристики	VCU123	VCU 245	VCU 362	VCU 525	VCU-765
Наибольшее рабочее напряжение, кВ	126	170; 252	363	525	787
Номинальные первичные напряжения, кВ	110/V3	150/V 3; 220/V3	330/V3	500/V3	750/V3
Номинальные вторичные напряжения, В	100/V3, 100, 100/3
Класс точности/номинальные вторичные нагрузки, В-А - для основных обмоток - для дополнительных обмоток	0,2/10-300; 0,5/10-400; 1,0/10-500; 3,0/10-600; 3Р/10-1200; 6Р/10-1200
Емкость делителя, пФ	от 2000 до 18000
Предельная мощность, В-А	до 2000
Номинальная частота, Гц	50 или 60
Масса не более, кг	500	650	750	1100	1270
Габаритные размеры: - высота, мм - ширина, мм - глубина, мм	2200 800 700	3500 800 700	4500 800 700	5500 800 700	7000 800 700

Климатическое исполнение У1 (-45...+45), УХЛ1 (-60...+45) по ГОСТ 15150-69.

Знак утверждения типа

Знак утверждения типа наносится на табличку трансформатора гравировкой и на паспорт - типографским способом.

Комплектность

Трансформатор напряжения - 1 шт.

Руководство по эксплуатации - 1 экз.

Паспорт - 1 экз.

Поверка

Осуществляется по ГОСТ 8.216-2011 " ГСИ. Трансформаторы напряжения. Методика поверки". Основные средства поверки:

-Трансформаторы напряжения эталонные NVOS (номинальное первичное напряжение 1 10/V3; 220/V3, класс точности 0,01), NUES (номинальное первичное напряжение 330/V3; 500/V3; 750/V3, класс точности 0,05).

- Прибор сравнения КНТ-03, погрешность напряжения ± (0,001+0,03хА) %, угловая погрешность ±(0,1+0,03хА) мин, где А-значения измеряемой погрешности.

Сведения о методах измерений

Сведения приведены в руководстве по эксплуатации «Трансформаторы напряжения емкостные VCU» фирмы KONCAR - INSTRUMENT TRANSFORMERS Inc., Хорватия.

Нормативные документы, устанавливающие требования к трансформаторам напряжения емкостным VCU

ГОСТ 1983-2001 "Трансформаторы напряжения. Общие технические условия". ГОСТ 8.216-2011 "ГСИ. Трансформаторы напряжения. Методика поверки".

Рекомендации к применению

- осуществление торговли и товарообменных операций;

- выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
