Государственный реестр средств измерений

Трансформаторы тока ТФМ-110-II, ТФМ-110-II-1, 53622-13

53622-13
Документы
Карточка СИ
Номер в госреестре 53622-13
Наименование СИ Трансформаторы тока
Обозначение типа СИ ТФМ-110-II, ТФМ-110-II-1
Изготовитель ОАО "Производственный комплекс ХК Электрозавод", г.Москва
Год регистрации 2013
Срок свидетельства 27.04.2024
МПИ (интервал между поверками) 8 лет
Стоимость поверки Узнать стоимость
Описание типа скачать

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Трансформаторы тока ТФМ-110-II, ТФМ-110-II-l Назначение средства измерений

Трансформаторы тока ТФМ-110-II, ТФМ-110-П-1 предназначены для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления, применяются в высоковольтных установках переменного тока промышленной частоты 50 или 60 Гц.

Описание

Трансформаторы тока ТФМ-110-II, ТФМ-110-П-1 (далее - трансформаторы) предназначены для наружной установки. Путем переключения соединений на первичной обмотке можно менять номинальные токи. Первичная обмотка охватывает все вторичные обмотки, намотанные на витые магнитопроводы. Внешняя изоляция трансформаторов -фарфоровая покрышка, заполненная трансформаторным маслом. Конструкция трансформатора может быть герметичной. В этом случае для компенсации температурного расширения масла используется компенсатор давления.

Принцип действия трансформаторов тока заключается в преобразовании переменного тока промышленной частоты в переменный ток для измерения с помощью стандартных измерительных приборов, а также обеспечения электрической изоляции измерительных устройств от цепей высокого напряжения.

Модификация трансформаторов тока ТФМ-110-II отличается от ТФМ-110-П-1 количеством вторичных обмоток. Трансформаторы тока ТФМ-110-II изготавливаются с количеством вторичных обмоток - до четырех включительно, а ТФМ-110-П-1 - с пятью и выше.

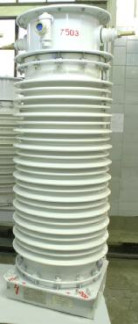

Общий вид трансформаторов показан на рисунке 1.

Tfs

——

1ft

r "^1

f

Основные метрологические характеристики трансформаторов тока ТФМ-110-II, ТФМ-110-II-1 указаны в таблице 1.

Таблица 1

Наименование параметра

Значение

1

2

Номинальный первичный ток, А

50, 75, 100, 150, 200, 300, 400, 500, 600; 750; 800; 1000; 1200; 1500; 2000; 3000

Номинальный вторичный ток, А

1 или 5

Номинальное рабочее напряжение, кВ

110

Номинальный класс точности вторичных обмоток:

-    для измерения

-    для защиты

0,2S; 0,2; 0,5S; 0,5 5Р; 10Р

Номинальная мощность вторичных обмоток для измерения и защиты, ВА:

от 10 до 40

Номинальная частота, Гц

50 или 60*

Предельная кратность вторичной обмотки для защиты, не менее

20

Номинальный коэффициент безопасности приборов обмоток для измерения, не более

10

Климатическое исполнение по ГОСТ 15150-69

У1, Т1, ХЛ1

Средний срок службы, лет

30

Длина, мм

1110

Ширина, мм

697

Высота, мм

от 1750 до 2245

Масса, кг,

от 660 до 795

Примечание * - для приборов, изготавливаемых на экспорт.

Знак утверждения типа

Знак утверждения типа наносится на трансформатор методом гравирования и на паспорт типографским способом.

Комплектность

В комплект поставки входят:

-    трансформатор тока

1 шт. 1 экз. 1 экз. 1 экз.

-    паспорт

-    руководство по эксплуатации

-    габаритный чертеж

Поверка

трансформаторов осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».

Перечень основных средств, применяемых при поверке, указан в таблице 2.

Тип прибора

Основные метрологические характеристики

1

2

Трансформатор тока измерительный лабораторный

Номинальные значения первичного тока, А: от 5 до 5000. Класс точности: 0,05.

Прибор сравнения

Предел измерения токовой погрешности, %: 19,99; Пределы допускаемой абсолютной погрешности измерения токовой погрешности (погрешности напряжения) поверяемого трансформатора, %: ± (0,1 + 0,05-A);

Предел измерения угловой погрешности поверяемого трансформатора, угловых мин: ± 199,9;

Пределы допускаемой абсолютной погрешности измерения угловой погрешности (погрешности напряжения) поверяемого трансформатора, угловых мин: ± (0,1 + 0,03-A).

Нагрузочное устройство

Номинальные величины нагрузки, В-А: от 1,75 до 50

Примечание

1. А - значение измеряемой погрешности.

Сведения о методах измерений

Методы измерений с помощью трансформаторов указаны в документе «Трансформаторы тока ТФМ-110. Руководство по эксплуатации ИАЯК.671214.028 РЭ».

Нормативные документы

1.    ГОСТ 7746-2001 «ГСИ. Трансформаторы тока. Общие технические условия».

2.    ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».

3.    ТУ 16-96 ИАЯК.671214.028 ТУ «Трансформатор тока серии ТФМ. Технические условия».

Рекомендации к применению

- осуществление торговли и товарообменных операций.
