| Номер в госреестре | 53653-13 |
| Наименование СИ | Регистраторы многофункциональные |
| Обозначение типа СИ | SIMEAS R |
| Изготовитель | "Siemens AG", Германия |
| Год регистрации | 2013 |
| Срок свидетельства | 06.06.2018 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Регистраторы многофункциональные SIMEAS R предназначены для измерения, контроля и регистрации фазного и линейного напряжения и силы переменного тока в трехфазных цепях, частоты, активной, реактивной и полной мощности, коэффициента мощности, силы и напряжения постоянного тока стандартных диапазонов, дискретных сигналов, а также передачи данных как в пределах контролируемого объекта, так и в системы более высокого уровня.
Регистраторы многофункциональные SIMEAS R используются в составе электрических систем и установок, в аппаратуре технической диагностики для записи и анализа нормальных режимов, аварийных событий и процессов объектов энергетики, в составе АСУТП энергоемких объектов различных отраслей промышленности.

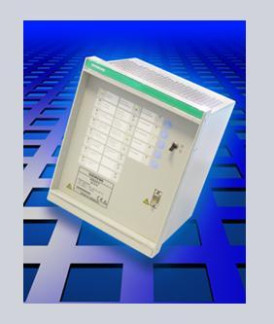

Регистраторы SIMEAS R относятся к проектно-компонуемым устройствам, имеющим модульную структуру - состоят из модулей, монтируемых вертикально в стоечные корпуса или в корпуса для наружного монтажа на панели, обычного и компактного исполнения Модули могут извлекаться без применения инструментов после открытия передней панели.
Принцип действия приборов основан на одновременном измерении мгновенных значений токов и напряжений с частотой дискретизации 12,8 кГц для частоты 50 Гц, 15,36 кГц для сигналов частотой 60 Гц, 4,3 кГц для сигналов частотой 16,67 Гц, в каждой из фаз сети. Измерения проводятся с помощью быстрого 16-разрядного аналого-цифрового преобразователя. Информация о мгновенных значениях величин поступает в микропроцессор, где вычисляются значения регистрируемых параметров. Аналоговые входные величины (напряжение и ток) подаются на измерительные входы, приводятся к уровню, на котором осуществляется обработка данных сигналов в устройстве и фильтруются с учетом необходимой полосы пропускания частот и требуемого быстродействия.
Преобразуемые параметры:
- действующие значения фазных токов, средний фазный ток;
- действующие значения фазных либо линейных напряжений, среднее из измеренных;
- активная мощность, трехфазная и пофазная, с направлением передачи,
- реактивная мощность, трехфазная и пофазная, с характером нагрузки (индуктивная или емкостная),
- реактивная мощность, трехфазная и пофазная, для несинусоидальных сигналов,
- кажущаяся мощность, трехфазная и пофазная,
- частота входного токового сигнала или сигнала напряжения,
- коэффициент гармоник;
- дискретные сигналы.
Регистраторы содержат часы реального времени с возможностью их синхронизации с другими устройствами с функцией ведения времени, а также синхронизации по сигналам точного времени от GPS-приемника.
Погрешность ведения времени встроенных часов ±4,3 с/сут.
Имеется режим сравнения напряжений двух линий по амплитуде, фазе и частоте (режим синхроноскопа).
Наряду с последовательным интерфейсом SIMEAS R имеет слот PCCard для дистанционной передачи данных через аналоговую телефонную сеть, а также для передачи данных в локальную сеть либо Интернет.
Все измеренные величины хранятся и доступны для дальнейшей обработки. В качестве внутренней памяти для данных используется флэш-диск. объемом 512 МБ либо 1 ГБ.
Преобразователи SIMEAS R имеют два RS 232 интерфейса (порт Com S, Com 1), один интерфейс Ethernet (порт RG-4) и один параллельный интерфейс (порт LPT1).
Программное обеспечение регистраторов состоит из
- внутреннего ПО (ВПО) регистраторов, загружаемого в прибор производителем, посредством которого осуществляется измерение мгновенных значений напряжения и тока, вычисляемых параметров (частоты, активной, реактивной и полной мощности, коэффициента мощности, фазового сдвига и т.п.), доступ к которому отсутствует;
- ПО OSCOP P, с помощью которого осуществляется конфигурирование и параметрирование приборов, выполняется индикация результатов измерений на дисплее ПК и регистрация в архивных файлах, ведутся журналы событий, содержатся средства для графического представления и анализа зарегистрированных данных измерений, построения временных диаграмм для аналоговых и дискретных сигналов;
- ПО SIMEAS P PAR, SICAM PQS, SICAM PQ ANALIZER; с помощью SIMEAS P PAR осуществляется конфигурирование и параметрирование приборов; SICAM PQS необходим для регистрации в архивных файлах осциллограмм повреждений и измеренных значений; в SICAM PQ ANALIZER содержатся средства для графического представления и анализа зарегистрированных данных измерений, построения временных диаграмм для аналоговых и дискретных сигналов.
| Наименование ПО | Идентификацио нное наименование ПО | Номер версии | Цифровой идентифика тор ПО |
| ВПО | Firmware | V 21.66 и выше | Номер версии |
| Внешнее ПО | OSCOPP | V 6.40 и выше | |
| Внешнее ПО | SIMEAS P PAR | V 1.01 и выше | |
| Внешнее ПО | SICAM PQS | V 7.00 и выше | |
| Внешнее ПО | SICAM PQ ANALIZER | V2.00 и выше |
Все метрологически значимые вычисления выполняются ПО регистраторов - ВПО, метрологические характеристики которых нормированы с учетом влияния на них указанного ВПО. Остальные компоненты ПО выполняют функции выбора индицируемых и регистрируемых параметров и форм их представления.
Для защиты накопленной и текущей информации, конфигурационных параметров от несанкционированного доступа в регистраторах предусмотрен программный контроль доступа.
Уровень защиты ПО регистраторов многофункциональных - «С» по МИ 3286-2010.
Метрологические и технические характеристики регистраторов многофункциональных SIMEAS R
Основные технические характеристики регистраторов определяются их заказной спецификацией и приведены в таблице 2.
Таблица 2 Основные технические и метрологические характеристики регистраторов многофункциональных SIMEAS R
| Измеряемый параметр | Входные сигналы | Пределы допускаемой основной погрешности |
| Напряжение 1) переменного тока (действ. знач.) | От 1,5 до 200 В От 3 до 400 В | ± (0,25 % от измер. значения + 30 мВ) |
| Сила 2) переменного тока (действ. знач.) | От 5 мА до 7 А От 7 А до 200 А Св. 200 до 400 А | ± (0,5 % от измер. значения+ 0,5 мА) ± (1,5 % от измер. значения + 30 мА) ± 3,5 % от измер. значения |
| Частота сети Fном = 50 Гц | От 0,95 до 1,05 Fном | ± 5 мГц при напряжении или токе от 10 % диапазона измерений |
| Измеряемый параметр | Входные сигналы | Пределы допускаемой основной погрешности |
| Активная P, реактивная Q, полная мощность S, пофазная и сумм. | Напряжение 1,5 - 400 В Ток 5 мА - 7 А Ток 7 А - 200 А Ток 200 А - 400 А | ±1,0% от измер. значения ±2,0% от измер. значения |
| ±4,0% от измер. значения | ||
| Коэффициент мощности | От минус 1 до плюс 1 | ± 1,0% при S > 1% в выбранном диапазоне измер. |
| Фазовый угол | 0-180 ° | ±2% 3) |
| Напряжение постоянного тока | ± 1 В ± 10 В | ± (0,5 % от измер. значения + 1 мВ) ± (0,5 % от измер. значения + 1 мВ) ± (0,5 % от измер. значения +10 мВ) ± (0,5 % от измер. значения +10 мВ) |
| Сила постоянного тока | ± 20 мА | ± (0,2 % от измер. значения + 20 мкД.) 3) |
1) напряжения фазные, линейные, прямой и обратной последовательности;
2) фазные токи, токи прямой и обратной последовательности, нулевой последовательности;
3) для версии 4 прибора/
В приборах версии 3 осуществляется измерение коэффициента нелинейных искажений напряжения и тока, средних значений гармоник напряжения и тока (со 2-й по 50).
Пределы допускаемой дополнительной погрешности измеряемых параметров из-за изменения температуры в рабочих условиях применения не превышают 0,5 основной.
Нормальные условия Рабочие условия
Условия применения
применения применения:
Температура окружающего воздуха, °С 23 ± 1 от - 5 до + 55
95 % без конденсации
Влажность
24/48/60 или
Напряжение питания пост. тока, В 110/125/220/250 Напряжение питания перем. тока, В 115/230
19 - 72 88-300
92 - 276
Регистраторы могут быть оснащены двумя аккумуляторами для подачи питания, что гарантирует работу приборов в течение 10 мин.
Потребляемая мощность от источника 24 - 60 В постоянного тока 110 - 250 В постоянного тока 115 - 230 В переменного тока Габаритные размеры, мм Количество слотов
Исполнение 1А 19''
Исполнение 19' 45 Вт 40 Вт 70 ВА 445*266*300 6
20 Вт 18 Вт 30 ВА 223*266*300 3
Знак утверждения типа наносится на титульный лист руководства пользователя типографским способом и на корпус прибора методом наклейки.
Комплектность средств измерений
Комплектность регистраторов многофункциональных SIMEAS R определяется
заказом.
В комплект поставки входят:
- регистратор многофункциональный SIMEAS R согласно заказу - 1 шт.;
- руководство пользователя;
- методика поверки.
осуществляется по документу МП 53653-13 «Регистраторы многофункциональные SIMEAS R. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» 25 февраля 2013 г.
Перечень основного оборудования для поверки:
- калибратор переменного тока Ресурс-К2М: воспроизведение напряжения в диапазоне от 2,2 до 330 В (фазн.) и силы переменного тока в диапазоне 0,005-7,5 А частотой основного сигнала от 42,5 до 69 Гц с пределами основной относительной погрешности,% ±(0,03+0,01(|Хн/Х-1|));
- частотомер электронно-счетный GFC-8010H;
- регулируемый источник тока РИТ-3000 в диапазоне 0-3000 А;
- трансформатор тока измерительный лабораторный УТТ-5М, ток первичной обмотки 0-600 А, вторичной - 0-5А, кл. 0,2;
- мультиметр цифровой 8845А, измерение силы переменного тока в диапазоне 0-10 А частотой от 10 Гц до 5 кГц с пределами основной относительной погрешности,% ±(0,15 Х +0,06Хн);
- калибратор-измеритель стандартных сигналов КИСС-03.
Примечание - Х-измеренное или воспроизводимое значение сигнала, Хн -нормирующее значение (верхняя граница диапазона).
Сведения о методиках (методах) измерений изложены в документе «Регистраторы многофункциональные SIMEAS R. Руководство пользователя» E50417-B1076-C209-A2.
Нормативные документы, устанавливающие требования к регистраторам многофункциональным SIMEAS R
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
- выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
