Трансформаторы напряжения емкостные TEMP 123, 53660-13

Документы

Карточка СИ

Номер в госреестре	53660-13
Наименование СИ	Трансформаторы напряжения емкостные
Обозначение типа СИ	TEMP 123
Изготовитель	"Trench Limited Instrument Transformer Division", Канада
Год регистрации	2013
МПИ (интервал между поверками)	8 лет
Стоимость поверки	Узнать стоимость
Описание типа	скачать

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Трансформаторы напряжения емкостные TEMP 123 Назначение средства измерений

Трансформаторы напряжения емкостные TEMP 123 предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты класса напряжения 110 кВ.

Описание

Трансформаторы напряжения емкостные TEMP 123 состоят из делителя напряжения и электромагнитного устройства (далее - ЭМУ).

Делитель состоит из набора конденсаторов с бумажно-пропиленовой изоляцией обкладок, помещенных в залитый маслом изолятор из композитного материала, и может быть смонтирован из одной секции. ЭМУ состоит из последовательно включенных

компенсирующего реактора с малыми потерями и электромагнитного

трансформатора и подключается к выходу делителя. Первичная обмотка

электромагнитного трансформатора

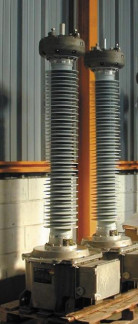

секционирована для подгонки коэффициента трансформации. ЭМУ имеет три вторичных обмотоки, которые заключены в герметичный бак, заполненный маслом. Корпус электромагнитного устройства служит основанием для монтажа колонны емкостного делителя. На боковой части бака находится коробка вторичных выводов (на снимке видна внизу). Крышка контактной коробки пломбируется с использованием спецболтов для предотвращения несанкционированного доступа.

Технические характеристики

Таблица 1 - Характеристики трансформаторов напряжения емкостных TEMP 123

Характеристики	Значения
Наибольшее рабочее напряжение, кВ	126
Номинальное напряжение первичной обмотки, кВ	110/V3
Номинальные напряжения

- основной вторичной обмотки, В - дополнительной вторичной обмотки, В	100/V3, 100/V3; 100
Класс точности/ нагрузка, В-А
- основной вторичной обмотки	0,2/50; 0,5/50;
- дополнительной вторичной обмотки	3Р/50
Емкость, пФ	12500
Номинальная частота, Гц	50
Масса, кг	238
Габаритные размеры:
- высота, мм	1759
- ширина, мм	644
- глубина, мм	508

Климатическое исполнение У1 по ГОСТ 15150-69.

Знак утверждения типа

Знак утверждения типа наносится методом трафаретной печати на табличку технических данных трансформатора и типографским способом на титульный лист паспортов.

Комплектность

Трансформатор напряжения емкостные TEMP 123 6 шт.

(Зав. №№ T09028701, T09028702, T09028703, T09028704, T09028705, T09028706).

Паспорт 6 экз.

Поверка

Осуществляется по ГОСТ 8.216-2011 " ГСИ. Трансформаторы напряжения. Методика поверки".

Основные средства поверки:

- Трансформаторы напряжения эталонные NVOS (номинальное первичное напряжение 1 10/V3, класс точности 0,01);

- Прибор сравнения КНТ-03, погрешность напряжения ± (0,001+0,03хА) %, угловая погрешность ±(0,1+0,03хА) мин, где А-значения измеряемой погрешности;

- Магазин нагрузок МР3025 (± 4 %).

Интервал между поверками - 8 лет.

Сведения о методах измерений

Сведения о методиках (методах) измерений приведены в паспорте.

Нормативные документы, устанавливающие требования к трансформаторам напряжения емкостным OTCF 252

ГОСТ 1983-2001 "Трансформаторы напряжения. Общие технические условия"; ГОСТ 8.216-2011 "ГСИ. Трансформаторы напряжения. Методика поверки"; Техническая документация фирмы Trench Limited Instrument Transformer Division, Канада.

Рекомендации к применению

- «осуществление торговли и товарообменных операций...»;

- «выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям».
