| Номер в госреестре | 53661-13 |
| Наименование СИ | Счетчики электрической энергии трехфазные статические |
| Обозначение типа СИ | Милур 304 |
| Изготовитель | ЗАО "ПКК Миландр", г. Москва |
| Год регистрации | 2013 |
| Срок свидетельства | 06.06.2018 |
| МПИ (интервал между поверками) | 16 лет |
| Описание типа | скачать |

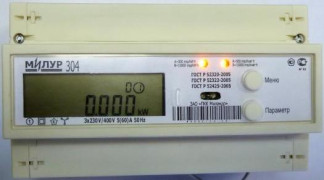

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Счетчики электрической энергии трехфазные статические Милур 304 Назначение средства измерений
Счетчики электрической энергии трехфазные статические Милур 304 (далее - счетчики) предназначены для измерения активной и реактивной энергии в прямом направлении в трехпроводных и четырехпроводных сетях переменного тока частотой 50 Гц.
Принцип действия счетчиков построен по принципу учета информации, получаемой с импульсных выходов измерительной микросхемы.Управление всеми функциональными узлами счетчика осуществляется высокопроизводительным микроконтроллером (МК), который реализует управляющие алгоритмы в соответствии со специализированной программой, помещенной в его внутреннюю память. Управление узлами производится через аппаратнопрограммные интерфейсы, реализованные на портах ввода/вывода МК.
Счетчики могут применяться как автономно, так и в составе автоматизированных систем контроля и учета электроэнергии (АИИС КУЭ) с заранее установленной программой и возможностью установки (коррекции) в счетчиках временных и сезонных тарифов.
Счетчики предназначены для эксплуатации внутри закрытых помещений.
Измерительная часть счетчиков выполнена на основе специализированного микроконтроллера измерителя электрической энергии К1986ВЕ21У.
Счетчики имеют жидкокристаллический индикатор (ЖКИ) для отображения учтенной энергии и измеряемых величин и две кнопки управления режимами индикации, два изолированных импульсных выхода - активный и реактивный, которые могут конфигурироваться для формирования импульсов телеметрии или поверки,один или два (в зависимости от модификации) равно приоритетных, независимых интерфейса связи: оптический интерфейс и/или RS-485, PLC модем, радиомодем.
Счетчики ведут многотарифный учет энергии, максимальное число тарифов восемь.
Счетчики имеют несколько модификаций, отличающихся классом точности, базовым (номинальным), максимальным током, вариантом подключения к сети (непосредственного подключения или включаемых через трансформатор).
Для защиты от несанкционированного доступа в счетчике предусмотрена установка пломб ОТК завода - изготовителя и организации, осуществляющей поверку счетчика.
После установки на объект счетчики должны пломбироваться пломбами обслуживающей организации.
Схема пломбирования счетчиков приведена на рисунке 2.
Кроме механического пломбирования в счетчике предусмотрено электронное пломбирование крышек клеммных колодок. При этом факт и время вскрытия крышек фиксируется в соответствующих журналах событий «Открытие/закрытие защитных крышек».
Встроенное программное обеспечение счетчика состоит из двух частей: метрологически значимой и сервисной. Встроенное программное обеспечение производит обработку информации, поступающей от аппаратной части счетчика, формирует массивы данных и сохраняет их в энергонезависимой памяти, отображает измеренные значения на индикаторе, а также формирует ответы на запросы, поступающие по интерфейсам связи.
| Таблица 1 | - Идентификационные данные прог | раммного обеспечения счетчиков | ||
| Наименование программного обеспечения | Идентифика ционное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора |
| Встроенное | MILUR304.hex | не ниже 1.0 | 0x2D48 | CRC 16 |
| Внешнее | «Конфигуратор счетчика Милур» | не ниже 2.0 | - | - |
Внешнее программное обеспечение «Конфигуратор счетчика Милур» устанавливается на персональный компьютер и предназначено для настройки работы счетчиков через интерфейс связи.
Уровень защиты от непреднамеренных и преднамеренных изменений - «С». Структурная схема обозначения модификаций счетчиков:
Милур 304.ХХ.ХХХХ
-наличие или отсутствие радиомодема:
0 - радиомодем отсутствует;
1 - радиомодем присутствует
-наличие или отсутствие PLC модема:
0 - PLC модем отсутствует;
1 - PLC модем присутствует
-наличие или отсутствие оптического интерфейса связи:
0 - оптический интерфейс связи отсутствует;
1 - оптический интерфейс связи присутствует
-наличие или отсутствие интерфейса RS-485:
0 - интерфейса RS-485отсутствует;
1 - интерфейса RS-485присутствует
-значение базового (максимального) тока:
0 - базовый (максимальный) ток 5(60) А;
1 - номинальный (максимальный) ток 5(10) А
номинальное напряжение:
0 - номинальное напряжение 3x230/400 В;
1 - номинальное напряжение 3x57,7/100 В
Таблица 2 - Метрологические и технические характеристики счетчиков
Основные метрологические и технические характеристики приведены в таблице 2.
| Характеристика | Значение |
| Класс точности: - по ГОСТР 52322-2005 или ГОСТ Р 52323-2005 при измерении активной энергии - по ГОСТ Р 52425-2005 при измерении реактивной энергии | 1 или 0,5S 1 или 2 |
| Номинальное напряжение (ином), В: - счетчики непосредственного включения - счетчики трансформаторного включения | 3x57,7/100 3x230/400 |
| Установленный рабочий диапазон напряжения, В | от 0,9'Цном до U-Ином |
| Расширенный рабочий диапазон напряжения, В | от 0,8'Цном до 1,15ином |
| Предельный рабочий диапазон напряжения, В | от 0 до 1,15-Ином |
| Базовый/максимальныйток (1б / 1макс)для счетчиков непосредственного включения, А Номинальный/максимальныйток (1ном / 1макс)для счетчиков трансформаторного включения, А | 5 / 60 5 / 10 |
| Номинальное значение частоты, Гц | 50 |
| Стартовый ток (чувствительность) при измеренииактивной / реактивной энергии, А, не более, для: - 1б (1макс) - 5(60) А, класс точности 1/2 - 1ном (1макс) - 5(10) А, класс точности 1/2 - 1ном (1макс) - 5(10) А, класс точности 0,5S/1 | 0,02 / 0,025 0,01 / 0,015 0,005 / 0,01 |
| Постоянная счетчика в основном режиме (А) / в режиме поверки (В), имп/кВт-ч (имп/квар-ч) - счетчики непосредственного включения - счетчики трансформаторного включения | 500 / 10000 5000 / 100000 |
| Потребляемая мощность, В-А (Вт), не более: - по цепи напряжения - по цепи тока | 5 (2) 0,1 |
| Количество тарифов | 4 |
| Точность хода часов внутреннего таймера, с/сут, не хуже | ±0,5 |
| Срок сохранения информации при отключении питания, лет | 10 |
| Средняя наработка счетчика на отказ, ч, не менее | 220000 |
| Средний срок службы счетчика, лет, не менее | 30 |
| Габаритные размеры (ШхДхВ), мм, не более | 98x157x67 |
| Масса, кг, не более | 1,1 |
| Рабочие условия применения: группа 4 по ГОСТ 22261-94 с диапазоном рабочих температур от минус 40 до плюс 60°С. | |
Знак утверждения типа наносится на панели счетчиков методом офсетной печатии типографским способом на титульные листы эксплуатационной документации
| Обозначение документа | Наименование и условное обозначение | Кол. |
| Счетчик электрической энергии трехфазный статический Милур 304.ХХ.ХХХХ (одно из исполнений) | 1 шт. | |
| ТСКЯ.411152.002ФО | Формуляр | 1 экз. |
| ТСКЯ.411152.002РЭ | Руководство по эксплуатации | 1 экз. |
| ТСКЯ.411152.002РЭ1* | Методика поверки | 1 экз. |
| * Поставляется по отдельному заказу организациям, производящим поверку и эксплуатацию счётчиков вместе с программным обеспечением «Конфигуратор счетчика Милур». | ||
Примечание - Комплект ремонтной документации разрабатывается и поставляется по отдельному заказу организациям, проводящим послегарантийный ремонт.
осуществляется по документу ТСКЯ.411152.002 РЭ1 «Счетчики электрической энергии трехфазные статические Милур 304. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» в марте 2013 года.
Основные средства поверки: установка для поверки счетчиков электрической энергии автоматизированная УАПС-1М (номинальное выходное напряжение 57,7 и 230 В; основной рабочий диапазон токов от 0,01 до 100 А; погрешность измерения активной/реактивной энергии ±(0,15/0,3) %; погрешность измерения тока и напряжения ±0,3 %.
Сведения приведены в руководстве по эксплуатации «Счетчики электрической энергии трехфазные статические Милур 304. Руководство по эксплуатации. ТСКЯ.411152.002РЭ».
Нормативные документы, устанавливающие требования к счетчикам электрической энергии трехфазным статическим Милур 304
1. ГОСТ Р 52320-2005 «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии».
2. ГОСТ Р 52322-2005 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2».
3. ГОСТ Р 52323-2005«Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S».
4. ГОСТ Р 52425-2005 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии».
5. ТСКЯ.411152.002ТУ «Счетчики электрической энергии статические Милур 304. Технические условия».
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 112 |
| Поверителей | 4 |
| Актуальность данных | 21.11.2024 |
