Делители напряжений высоковольтные ДНВ-80 Назначение средства измерений
Делители напряжений высоковольтные ДНВ-80 (далее - делители) предназначены для масштабирующего преобразования напряжения постоянного и переменного тока синусоидальной и прямоугольной формы.
Описание
Конструктивно делители напряжений состоят из высоковольтного и низковольтного плеч. Высоковольтное плечо делителей напряжений собрано из секций последовательно соединенных резисторов, шунтированных электрическими цепями из последовательно соединенных конденсаторов и резисторов, и заполнено кремниевым наполнителем в электроизоляционном корпусе. Низковольтное плечо выполнено в виде основания делителя в металлическом корпусе из стали.
Для подключения к источнику высокого напряжения в делителях напряжения предусмотрен высоковольтный электрод. Для подключения к средствам измерений (осциллографу, вольтметру и т. д.) в делителях напряжений предусмотрен кабель соединительный, состоящий из коаксиального кабеля RG-59 (для ДНВ-80 И) и коаксиального кабеля RG-214 и фильтра низких частот (для ДНВ-80 А).
Делители имеют модификации: ДНВ-80 А и ДНВ-80 И, отличающиеся диапазоном рабочих частот и конструкцией соединительного кабеля.
Принцип действия делителей напряжений заключается в масштабировании входного напряжения.

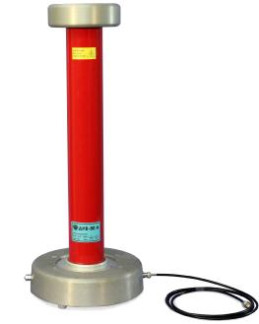

Фотографии общего вида представлены на рисунке 1.
Диапазон измерений напряжения постоянного тока, кВ........................... от 1 до 80.
Диапазон измерений среднеквадратических значений напряжения переменного тока синусоидальной формы частотой 50 Гц, кВ..............................от 1 до 80.
Пределы допускаемой основной относительной погрешности измерений напряжения постоянного тока, %...........................................................................................± 0,25.
Пределы допускаемой основной относительной погрешности измерений среднеквадратических значений напряжения переменного тока синусоидальной формы частотой 50 Гц, %...........................................................................................± 0,25.
Коэффициент деления............................................................................1:5000.
Диапазон рабочих частот, Гц:
- до 103 - для ДНВ-80 А;
- до 12106 - для ДНВ-80 И.
Максимальное значение входного напряжения делителей напряжений (ивх) в диапазоне рабочих частот более 50 Гц определяется по формуле:
и =
ивх 4f
где f - рабочая частота, Гц.
Пределы допускаемой основной относительной погрешности измерений среднеквадратических значений напряжений переменного тока в диапазоне рабочих частот, представлены в таблице 1.
_Таблица 1_
Диапазон рабочих частот, f Гц | Пределы допускаемой основной относительной погрешности, 5(ивых), % |
•3 0 CS - 0 5 | ± 1 |
0,1106 - 5 106 | ± 5 |
10106 - 12106 | ± 50 |
Пределы допускаемой дополнительной относительной погрешности измерений, вызванной изменением температуры окружающего воздуха от нормальной до любой температуры в пределах рабочих условий применения на каждые 10 °С, составляют 0,5 от пределов допускаемой основной погрешности.
Время нарастания переходной характеристики ДНВ-80 И (при воздействии импульса
амплитудой до 160 кВ, длительностью 50 мкс), нс, не более..........................................30.
Входные параметры делителя:
- емкость, пФ, не более........................................................................................80;
- активное сопротивление, МОм, не менее................................................................. 260.
Выходные параметры делителя:
- емкость (с кабелем), нФ, не менее........................................................................ 290;
- активное сопротивление (с кабелем), кОм, не более....................................................70.
Габаритные размеры делителя, мм, не более:
- высота................................................................................................................... 690;
- диаметр................................................................................................................. 265;
- длина.............................................................................................................. 293.
Габаритные размеры делителя в упаковке, мм, не более:
- длина ................................................................................................................................. 330;
- ширина............................................................................................................................... 330;
- высота.................................................................................................................. 760.
Лист № 3 Всего листов 6
Масса делителя, кг, не более..........................................................................9.
Масса делителя в полной комплектности в транспортной таре, кг, не более...............15.
Длина кабеля соединительного для подключения к средствам измерений с учетом соединителей, м, не более
для ДНВ-80 А......................................................................................................2;
для ДНВ-80 И................................................................................................................10.
Напряжение кондуктивных и излучаемых индустриальных радиопомех, создаваемых делителем, не превышает значений, указанных в ГОСТ Р 51318.22 для класса Б.
Напряжение кондуктивных и излучаемых индустриальных радиопомех, создаваемых делителями напряжений, не превышает значений, указанных в ГОСТ Р 51318.22 для класса Б.
Делители напряжений устойчивы к радиочастотному электромагнитному полю в соответствии с ГОСТ Р 51317.4.3 (степень жесткости 3 с критерием качества функционирования А при подаче радиочастотного электромагнитного поля в полосе частот от 80 до 1000 МГц).
Делители напряжений устойчивы к воздействию электростатических разрядов в соответствии с ГОСТ Р 51317.4.2 (2 степень жесткости с критерием качества функционирования В при подаче испытательного напряжения методом контактного разряда, 3 степень жесткости с критерием качества функционирования В при подаче испытательного напряжения методом воздушного разряда).
Делители напряжений обеспечивает защиту от поражения электрическим током по классу I по ГОСТ Р 51350.
Сопротивление защитного заземления между любой доступной для прикосновения точкой металлического основания делителей напряжений и зажимом заземления не более
0,1 Ом.
Степень защиты оболочки делителей напряжений соответствует IP40DH в соответствии с ГОСТ 14254. Категория монтажа I, степень загрязнения 1.
Электрическая прочность изоляции входных цепей делителей напряжений выдерживает в течение 1 мин испытательное напряжение, приложенное от внешнего источника. Значения испытательного напряжения приведены в таблице 2.
Таблица 2
Наименование воздействия | Номинальное напряжение, кВ | Испытательное напряжение, кВ |
Входное напряжение: | | |
- постоянного тока | 80 | 100 |
- переменного тока частотой 50 Гц | 80 | 100 |
- импульсного (1,2/50 мкс) тока | 160 | 191 |
Нормальные условия применения:
- температура окружающего воздуха, °С от 15 до 25;
- относительная влажность воздуха, % от 30 до 80;
- атмосферное давление, кПа (мм рт. ст.) 84 - 106 (630 - 795).
Рабочие условия применения (климатические воздействия):
- температура окружающего воздуха, °С от 5 до 40;
- относительная влажность воздуха, % 90 при 25 °С;
- атмосферное давление, кПа (мм рт. ст.) .......84 - 106,7 (630 - 800).
Предельные условия транспортирования:
- температура окружающего воздуха, °С от минус 25 до плюс 55;
- относительная влажность воздуха, % до 95 при 25 °С;
- атмосферное давление, кПа (мм рт. ст.) 84 - 106,7 (630 - 800);
- транспортная тряска:
- число ударов в минуту от 80 до 120;
- максимальное ускорение, м/с2 30;
- продолжительность воздействия, ч 1.
Знак утверждения типа наносится фотохимическим или печатным способом на маркировочную планку, установленную на внешней стороне корпуса делителей напряжений и печатным способом в центре титульного листа руководства по эксплуатации.
Комплектность
Комплектность делителей приведена в таблице 3
Таблица 3
Обозначение модификации | Наименование | Количество, шт |
ДНВ-80 А | Делитель напряжений высоковольтный ДНВ-80 А РУКЮ.411522.005 | 1 |
Кабель соединительный РУКЮ.685661.001 | 1 |
Руководство по эксплуатации РУКЮ.411522.005 РЭ | 1 |
Ящик РУКЮ. 321213.001 | 1 |
ДНВ-80 И | Делитель напряжений высоковольтный импульсный ДНВ-80 И РУКЮ.411522.005 | 1 |
Кабель соединительный РУКЮ.685662.005 | 1 |
Руководство по эксплуатации РУКЮ.411522.005 РЭ | 1 |
Ящик РУКЮ. 321213.001 | 1 |
Поверка
осуществляется по разделу «Поверка» документа «Делители напряжений высоковольтные ДНВ-80. Руководство по эксплуатации. РУКЮ.411522.005 РЭ», утвержденным в части раз
дела «Поверка» руководителем ГЦИ СИ ФБУ «Пензенский ЦСМ» 25 февраля 2013 г. Перечень основных средств поверки представлен в таблице 4.
Таблица 4
Наименование и тип СИ | Метрологические характеристики |
1 | 2 |
У становка УПК-100 | Диапазон устанавливаемых напряжений постоянного тока от 0,2 до 100 кВ; Пределы допускаемой относительной погрешности измерений установленного напряжения ± 0,1 %. |
Магазин нагрузок МР 3025.1 | Номинальные значения полной мощности нагрузки: 40; 20; 10; 5; 2,5; 1,67; 1,25 ВА; Номинальное напряжение 100 В; Пределы допускаемой относительной погрешности воспроизведения комплексного сопротивления ± 4 %. |
Трансформатор напряжений измерительный НЛЛ-35 | Номинальное напряжение первичной обмотки 35 кВ; Номинальное напряжение вторичной обмотки 100 В; Класс точности 0,05. |
Трансформатор напряжения измерительный NVOS 220 | Номинальное напряжение первичной обмотки 220 кВ; Номинальное напряжение вторичной обмотки 100 В; Класс точности 0,02. |
1 | 2 |
Прибор для поверки вольтметров В1-16 | Диапазон выходного напряжения от 100 мкВ до 3 В; Диапазон частот выдаваемых прибором напряжений от 10 Гц до 50 МГц; Пределы допускаемых основных погрешностей выходных напряжений ± (0,5 - 3) %; Погрешность фиксированных частот выходного напряжения ± 2 %. |
Генератор испытательных импульсов И1-11 | Диапазон длительностей импульса (т) от 1 до 3 мкс; Погрешность установки длительности в одной калиброванной точке диапазона не более ± 0,1 т; Длительность фронта (тф) не более 10 нс; Время нарастания между уровнями 0,1 и 0,98 амплитуды не более 2 тф; Длительность среза (тфс) не более 100 нс. |
Осциллограф цифровой TDS 7104 | Полоса пропускания от 0 до 1 ГГц; Время нарастания (по уровню от 10 до 90 %) 225 пс; Диапазон измерений напряжений от 0 до 800 В; Погрешность измерений напряжений ± 0,35 %. |
Прибор комбинированный цифровой Щ301-1 | Диапазон измерений напряжения переменного тока от 100 мкВ до 300 В; Класс точности 0,02/0,05. |
Вольтметр амплитудный постоянного и переменного тока ВА-3.1 | Диапазон измерений напряжения постоянного тока до 1200 В; Класс точности 0,01/0,005; Диапазон измерений напряжения переменного тока до 840 В; Класс точности 0,02/0,01. |
Вольтметр универсальный Щ31 | Предел измерений напряжения постоянного тока 1000 В; Класс точности 0,005/0,003. |
Прибор для поверки вольтметров переменного тока В1-9 | Рабочая частота 50 Гц; Диапазон выходных напряжений от 10 В до 1000 В; Пределы допускаемой основной погрешности выходного напряжения 0 1 + 0 01 Uic %. |
Сведения о методах измерений
Методика измерений приведена в разделе 4 руководства по эксплуатации.
Нормативные документы, устанавливающие требования к делителям напряжений высоковольтным ДНВ-80
МИ 2156-91 ГСИ. Государственная поверочная схема для средств измерений электрического напряжения постоянного тока в диапазоне 1 - 800 кВ.
Рекомендации к применению
Измерения, предусмотренные законодательством Российской Федерации о техническом регулировании.
