| Номер в госреестре | 53670-13 |
| Наименование СИ | Весы автомобильные неавтоматического действия |
| Обозначение типа СИ | Магнус |
| Изготовитель | ООО "КАСцентр", г.Москва |
| Год регистрации | 2013 |
| Срок свидетельства | 30.05.2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Весы Магнус предназначены для статического взвешивания автотранспортных средств. Описание средства измерений
Конструктивно весы Магнус состоят из грузоприемного устройства (далее - ГПУ) с весоизмерительными датчиками и весоизмерительного прибора, расположенного в отапливаемом помещении весовой. ГПУ может состоять из одной, двух, трех или четырех весовых платформ, одна из которых (первая) опирается на четыре тензодатчика, а каждая последующая - на два датчика. Каждая из платформ конструктивно состоит из двух жестко закрепленных поперечными балками полуплатформ. Исполнение весов может быть на поверхности дорожного полотна с заездом на ГПУ автотранспорта по наклонным пандусам или в приямок. При исполнении в приямок проезжая часть ГПУ находится на одном уровне с дорожным полотном. ГПУ монтируется на заранее подготовленный железобетонный фундамент или щебеночное основание, дополняемое железобетонными дорожными плитами.
В комплектации с датчиками WBK (госреестр №31532-09) применяется весоизмерительный прибор С1-6000А (госреестр №50968-12) производства ф. «CAS Corporation Ltd», Р. Корея.
Принцип действия весов основан на преобразовании деформаций упругих элементов тензорезисторных датчиков, возникающих под действием силы тяжести взвешиваемого груза, в электрический сигнал, изменяющийся пропорционально массе груза. Сигналы от тензодатчиков преобразуются в цифровые при помощи весоизмерительного прибора, где обрабатываются по специальному алгоритму и результат взвешивания в единицах массы отображается на цифровом дисплее прибора.

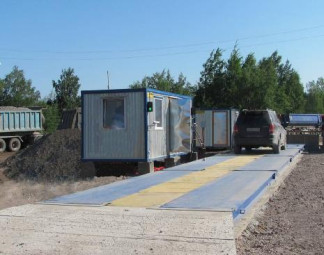

Общий вид весов представлен на рисунках 1, 2.
Форма маркировки весов:
Весы автомобильные Магнус - Max - ХХ;
где Max - значения максимальной нагрузки весов, т
ХХ длина ГПУ, м
Программное обеспечение (далее ПО) прибора С1-6000А является встроенным и полностью метрологически значимым. Идентификационным признаком ПО служит номер версии, который отображается на дисплее при включении прибора.
Защита от несанкционированного доступа к ПО, настройкам и данным измерений обеспечивается защитной пломбой на передней панели корпуса прибора, предотвращающей доступ к переключателю входа в режим юстировки. ПО не может быть модифицировано без нарушения защитной пломбы.
Идентификационные данные ПО представлены в таблице 1
Таблица 1
| Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| CI-6000 series firmware | — | 1.01, 1.02, 1.03 | Отсутствует, исполняемый код недоступен | — |
Защита ПО от преднамеренных и непреднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Класс точности весов по ГОСТ Р 53228-2008.................................................III (средний)
Значения максимальной нагрузки весов (Max), минимальной нагрузки (Min), поверочного деления (е), действительной цены деления (d), число поверочных делений (n), интервалы взвешивания и пределы допускаемой погрешности при поверке приведены в таблице 2.
| Обозначение | Max, т | Min, т | e=d, кг | n | Интервалы взвешивания, т | Пределы допускаемой погрешности при поверке, кг |
| Магнус 15-12 | 15 | 0,1 | 5 | 3000 | от 0,1 до 2,5 вкл. св. 2,5 до 10 вкл. св. 10 до 15 вкл. | ± 2,5 ± 5 ± 7,5 |
| Магнус 15-18 | ||||||
| Магнус 30-12 | 30 | 0,2 | 10 | 3000 | от 0,2 до 5 вкл. св. 5 до 20 вкл. св. 20 до 30 вкл. | ± 5 ± 10 ± 15 |
| Магнус 60-12 | 60 | 0,4 | 20 | 3000 | от 0,4 до 10 вкл. св. 10 до 40 вкл. св. 40 до 60 вкл. | ± 10 ± 20 ± 30 |
| Магнус 60-12 | ||||||
| Магнус 60-15 | ||||||
| Магнус 60-18 | ||||||
| Магнус 60-24 | ||||||
| Магнус 100-18 | 100 | 1 | 50 | 2000 | от 1 до 25 вкл. св. 25 до 100 вкл. | ± 25 ± 50 |
| Магнус 100-24 | ||||||
| Магнус 150-18 | 150 | 1 | 50 | 3000 | от 1 до 25 вкл. св. 25 до 100 вкл. св. 100 до 150 вкл. | ± 25 ± 50 ± 75 |
| Магнус 150-24 |
Пределы допускаемой погрешности устройства установки на нуль..........................± 0,25 е
Диапазон устройства выборки массы тары.............................................от 0 до 100% Max
Электрическое питания весов:
- напряжение переменного тока, В.................................................................................220 (+22/-33)
- частота, Гц..................................................................................................................................50 ± 1
Потребляемая мощность, не более, ВА.......................................................................50
Диапазон рабочих температур:
- грузоприемного устройства весов..................................... от минус 40 °С до плюс 40 °С
- весоизмерительного прибора............................................ от минус 10 °С до плюс 40 °С
Вероятность безотказной работы весов за 2000 часов, не менее.............................................0,92
Средний срок службы, лет, не менее..........................................................................................10
Значения массы и габаритных размеров ГПУ приведены в таблице 3.
Таблица 3
| Обозначение | Масса ГПУ, | Габаритные размеры Г] | ПУ, мм | Кол-во | |
| т | Длина | Ширина | Высота | платформ | |
| Магнус 15-12 | 5,4 | 12000 | 3000 | 250 | 2 |
| Магнус 15-18 | 7,5 | 18000 | 250 | 3 | |
| Магнус 30-12 | 4,5 | 12000 | 3000 | 500 | 1 |
| Магнус 60-12 | 4,5 | 12000 | 1000 | 1 | |
| Магнус 60-12 | 5,4 | 12000 | 3000 | 250 | 2 |
| Магнус 60-15 | 5,4 | 15000 | 1000 | 1 | |
| Магнус 60-18 | 8,2 | 18000 | 3000 | 250 | 3 |
| Магнус 60-24 | 10,5 | 24000 | 250 | 4 | |
| Магнус 100-18 | 8,2 | 18000 | 3000 | 250 | 3 |
| Магнус 100-24 | 10,5 | 24000 | 250 | 4 | |
| Магнус 150-18 | 11,0 | 18000 | 5000 | 310 | 3 |
| Магнус 150-24 | 15,0 | 24000 | 310 | 4 | |
Знак утверждения типа наносится фотохимическим способом на маркировочную табличку, закрепленную на металлоконструкции ГПУ, и на титульный лист Руководства по эксплуатации типографским способом.
| Наименование | Количество | |
| 1 | Весы Магнус в сборе* | 1 комплект |
| 2 | Руководство по эксплуатации весов КАСЦ.427423.12.РЭ | 1 экз. |
| 3 | Паспорт КАСЦ. 427423.12. ПС | 1 экз. |
| 4 | Руководство по эксплуатации на прибор | 1 экз. |
| 5 | Руководство по монтажу ГПУ КАСЦ.427423.12.РМГ | 1 экз. |
| 6 | Проект строительного задания на возведение фундамента | 1 экз. |
| * - в т.ч. кабель соединительный не более 50 м | ||
осуществляется по ГОСТ Р 53228-2008 «Весы неавтоматического действия. Метрологические и технические требования. Испытания», Приложение Н.
Основное поверочное оборудование - гири класса точности М1 и М1-2 по ГОСТ OIML R 111-1-2009.
Нормативные документы
Нормативные документы, устанавливающие требования к весам автомобильным неавтоматического действия Магнус:
1 ГОСТ Р 53228-2008 «Весы неавтоматического действия. Метрологические и технические требования. Испытания»;
2 ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерения массы».
Осуществление торговли и товарообменных операций, выполнение государственных учетных операций, осуществление мероприятий государственного контроля (надзора).
