Весы торговые электронные BC II, SC II, XC, ECO ASIA, 53672-13

Назначение

Весы торговые электронные моделей BC II, SC II, XC, ECO ASIA (далее - весы) предназначены для определения массы товара, вычисления его стоимости на основе заранее введенной оператором цены за единицу товара, а также печатания этикетки.

Описание

Все модели весов изготовлены на единой конструктивной основе и состоят из следующих функциональных узлов:

-    грузоприемное устройство (далее — ГПУ): платформа, опирающаяся на один весоизмерительный тензорезисторный датчик (далее — датчик);

-    электронное устройство, содержащее аналогово-цифровой преобразователь сигнала датчика, устройство обработки цифровых данных (микропроцессор), определяющее значение массы товара и его стоимость на основе заранее введенной оператором цены за единицу товара;

-    показывающее устройство;

-    клавиатура оператора.

В зависимости от исполнения функциональные узлы выполнены либо в отдельном корпусе, либо объединены в одном корпусе с другими узлами.

Модификации весов BC II, SC II, XC имеют обозначение (в скобках указаны позиции, которые могут отсутствовать в обозначении) вида: X (YZZ) (3) (4) (5) (6), где:

Позиция X:

модель весов: BC II, SC II, ХС Позиция Y:

1    исполнение для обслуживания оператором с печатью наклейки с ценой товара;

2    исполнение для обслуживания оператором с печатью наклейки с ценой товара;

4 исполнение с подвесной платформой;

8 исполнение - весы для самообслуживания и обслуживания оператором.

Позиция ZZ:

06 модификация с максимальной нагрузкой Max = 6 кг;

15 модификация с максимальной нагрузкой Max = 15 кг;

30 модификация с максимальной нагрузкой Max = 30 кг;

Позиция 3:

F модификация с одним дисплеем на стойке;

Позиция 4:

SB1 исполнение с клавиатурой для самообслуживания с 48-ю и 96-ю кнопками;

QS1 исполнение с клавиатурой для быстрого обслуживания с 96-ю кнопками; BTOUCH (только для BCII) исполнение с дополнительным сенсорным экраном Позиция 5:

OD исполнение с ЖК дисплеем (оранжевая подсветка);

Позиция 6:

T принтер для печатания чеков;

E принтер для печатания этикеток;

L принтер без кожуха для бумажных лент;

Модификации весов ECO ASIA не имеют специального обозначения (отличаются только метрологическими характеристиками).

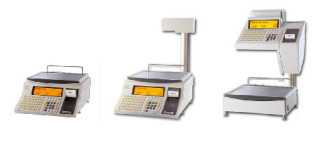

Общий вид весов представлен на рисунках 1 - 3.

В А

■

Принцип действия весов основан на преобразовании возникающей под действием силы тяжести взвешиваемого товара деформации упругого элемента датчика в аналоговый электрический сигнал, пропорциональный массе товара. Далее этот сигнал преобразуется в цифровой код, обрабатывается, и измеренное значение массы, а также его стоимость, вычисленная на основе заранее введенной оператором цены за единицу товара, выводятся на дисплей и/или печатающее устройство. При оснащении весов интерфейсами связи измеренные значения передаются на внешние электронные устройства.

Рисунок 2 — Общий вид весов BC II 100, BC II 200, BC II 400, BC II 800

Весы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ Р 53228-2008):

-    устройство первоначальной установки нуля (T.2.7.2.4);

-    полуавтоматическое устройство установки нуля (T.2.7.2.2);

-    автоматическое устройство установки нуля — кроме весов ECO ASIA (T.2.7.2.3);

-    устройство слежения за нулем — кроме весов ECO ASIA (T.2.7.3);

-    устройство уравновешивания тары — устройство выборки массы тары (T.2.7.4.1);

-    устройство автоматической установки нуля — кроме весов ECO ASIA (4.5.6);

-    устройство предварительного задания массы тары — кроме весов ECO ASIA (Т.2.7.5);

-    процедура просмотра всех соответствующих символов индикации в активном и неактивном состояниях (5.3.1)

-    устройство выбора единиц измерений (2.1);

-    вычисление стоимости.

Обозначение класса точности, значения максимальной нагрузки Max (Max; поддиапазонов взвешивания многоинтервальных весов или диапазонов взвешивания многодиапазонных весов), минимальной нагрузки Min (Min; диапазонов взвешивания многодиапазонных весов), поверочного деления e (e; поддиапазонов взвешивания многоинтервальных весов или диапазонов взвешивания многодиапазонных весов), диапазона уравновешивания тары, указываются на маркировочной табличке весов.

Пример маркировочной таблички показан на рисунке 4.

Рисунок 4 — Пример маркировочной таблички весов Знак поверки в виде наклейки наносится на корпус весов рядом с маркировочной таб-

личкой.

Схема пломбировки весов от несанкционированного доступа приведена на рисунках 5 - 8.

е

1Ши

Винт под платформой весов, закрывающий доступ к внутренним частям весов и пломба в виде наклейки

закрывающий доступ к внутренним частям весов и пломба в виде наклейки

переключатель настройки и юстировки пластиковая крышка пломба в виде наклейки

Программное обеспечение

Программное обеспечение (далее - ПО) весов является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.

Защита ПО и измерительной информации от преднамеренных и непреднамеренных воздействий соответствует требованиям ГОСТ Р 53228-2008 п. 5.5.1 «Устройства со встроенным программным управлением».

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя, а также без изменения его идентификационных данных.

Кроме того, для защиты от несанкционированного доступа к параметрам юстировки и настройки, а также измерительной информации, используются следующие средства:

В весах BCII, SCII, XC доступ к параметрам юстировки и настройки осуществляется с использованием пароля. В весах ECO ASIA для доступа к параметрам юстировки и настройки используется пломбируемый переключатель.

Изменение ПО весов через интерфейс пользователя невозможно.

Уровень защиты от преднамеренных и непреднамеренных воздействий «С» по МИ 3286-2010. Идентификационные данные ПО приведены в табл. 1. Идентификационные данные ПО отображаются следующим образом:

-    в весах BC II после включения весов при использовании комбинации клавиш «Mod» «7» «3» «0» «ENTER»;

-    в весах SC II после включения весов при использовании комбинации клавиш «Mod» «6» «6» «6» «6» «6» «6» «ENTER»;

-    в весах XC после нажатия и удержания в течение пяти секунд на дисплее области «Метрологические обозначения»;

-    в весах ECO ASIA идентификационные данные отображаются при включении весов.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 — Идентификационные данные ПО

Технические характеристики

Таблица 2 — Двухинтервальные весы (BC II, SC II, XC, ECO ASIA)

Таблица 3 — Двухдиапазонные весы (только BC II)

Электрическое питание от сети переменного тока

-    напряжение питания, В

-    частота, Гц

Электрическое питание от источника постоянного тока (только ECO ASIA):

-    напряжение питания, В    6.

Знак утверждения типа

Знак утверждения типа наносится на эксплуатационную документацию и маркировочную табличку, расположенную на корпусе весов.

Комплектность

1.    Весы.............................................................................................................................1 шт.

2.    Руководство по эксплуатации.....................................................................................1 экз.

Поверка

осуществляется по приложению Н «Методика поверки весов» ГОСТ Р 53228-2008 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

Идентификационные данные, а также процедура идентификации программного обеспечения приведены:

-    «Весы торговые электронные BC II. Руководство по эксплуатации», п. 2.5;

-    «Весы торговые электронные SC II. Руководство по эксплуатации», п. 2.5;

-    «Весы торговые электронные XC. Руководство по эксплуатации», п. 2.5;

-    «Весы торговые электронные ECO ASIA. Руководство по эксплуатации», п. 5.2. Основные средства поверки: гири, соответствующие классу точности М1

по ГОСТ OIML R 111-1—2009.

Сведения о методах измерений

-    «Весы торговые электронные BC II. Руководство по эксплуатации», раздел 6;

-    «Весы торговые электронные SC II. Руководство по эксплуатации», раздел 6;

-    «Весы торговые электронные XC. Руководство по эксплуатации», раздел 6;

-    «Весы торговые электронные ECO ASIA. Руководство по эксплуатации», раздел 3.

Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к весам торговым электронным BC II, SC II, XC, ECO ASIA

1.    ГОСТ Р 53228-2008 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

2.    ГОСТ 8.021-2005 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы».

3. Техническая документация фирмы «Bizerba (Shanghai) WeighTech & Systems Co., Ltd».

Рекомендации к применению

Осуществление торговли и товарообменных операций

Заявитель

Общество с ограниченной ответственностью «РБС» (ООО «РБС»)

Юридический адрес: 115432, г. Москва, просп. Андропова, д. 18, стр. 5 Фактический адрес: 115432, г. Москва, просп. Андропова, д. 18, стр. 5 тел.: (495) 640 6313, факс: (495) 640 6313. http://www.bizerba-service.ru; e-mail: info@bizerba-service.ru
