| Номер в госреестре | 53675-18 |
| Наименование СИ | Датчики давления |
| Обозначение типа СИ | ТЖИУ406-М100-Вн |
| Изготовитель | Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт автоматики им. Н.Л.Духова" (ФГУП "ВНИИА"), г. Москва |
| Год регистрации | 2018 |
| Срок свидетельства | 01.06.2029 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики давления ТЖИУ406-М100-Вн (далее по тексту - датчики) предназначены для непрерывных измерений и преобразований значений измеряемого параметра: избыточного давления, абсолютного давления, разности давлений, избыточного давления - разрежения, разрежения нейтральных по отношению к нержавеющим сталям и сплавам титана жидких, газообразных сред и пара в унифицированные выходные токовые сигналы и (или) цифровые сигналы в стандартах протоколов HART или MODBUS с интерфейсом RS-485.
Принцип действия датчиков основан на использовании тензорезистивного эффекта. Датчики выпускаются с двумя различными типами тензорезистивных модулей: кремний на кремнии (КНК) или кремний на сапфире (КНС). Под воздействием давления в тензомодулях происходит деформация тензорезисторов, вызывающая изменение их сопротивлений, преобразуемое в электронном блоке датчика в цифровой код, функционально связанный с измеряемым давлением. Микропроцессор электронного блока корректирует цифровой код, компенсируя нелинейность передаточной функции тензомодуля и ее температурную зависимость. Скорректированный цифровой код передается на устройство, формирующее унифицированный аналоговый и/или цифровой выходной сигнал. Для визуализации результатов измерения датчики имеют жидкокристаллический цифровой дисплей.
В состав датчиков входит блок фильтра помех (блок грозозащиты), предназначенный для защиты датчиков от электромагнитных помех большой энергии и радиочастотных помех.
Датчики ТЖИУ406-М100-Вн имеют взрывозащищенное исполнение (вид взрывозащиты-взрывонепроницаемая оболочка с маркировкой по взрывозащите «1Ex dII BT4 Gb Х»
Датчики непрерывно проводят самодиагностику состояния и имеют возможность установки уровня токового сигнала оповещения об ошибке.
Датчики имеют электронное демпфирование выходного сигнала.
В зависимости от видов измеряемого давления, датчики имеют следующие обозначения: ТЖИУ406ДИ-М100-Вн - избыточное давление;
ТЖИУ406ДА-М100-Вн - абсолютное давление;
ТЖИУ406ДД-М100-Вн - разность давлений;
ТЖИУ406ДИВ-М100-Вн - избыточное давление - разрежение;
ТЖИУ406ДВ-М100-Вн - разрежение.

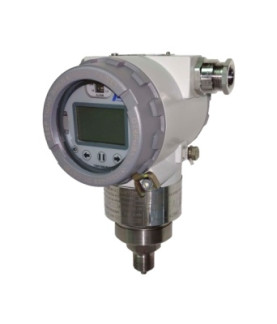

Внешний вид приборов представлен на рисунке 1.
Датчик имеет пломбы (рисунок 2):
а) наружная пломба на стопорном винте, предотвращающем снятие корпуса электронного блока;
б) внутренняя гарантийная пломба под панелью управления с ЖКИ для исполнения МП1, МП2;
в) внутренняя гарантийная пломба на крышке клеммной колодки для исполнения МП1,
МП2.
На датчиках давления ТЖИУ406-М100-Вн установлено программное обеспечение TM47193 или TM47193_TRN.
ПО встроено в микроконтроллер ДД (датчики давления) и предназначено:
- для управления работой всей электронной схемой ДД;
- для обеспечения компенсации погрешности нелинейности и температурной погрешности первичного преобразователя ДД;
- для обеспечения вывода измеренной величины или диагностических сообщений на встроенный жидкокристаллический индикатор (ЖКИ).
ПО использует калибровочную информацию, полученную в процессе калибровки ДД при его изготовлении, и хранящуюся в энергонезависимом постоянном запоминающем устройстве (ЭСППЗУ).
Датчики имеют встроенное, метрологически значимое программное обеспечение (ПО). Данное ПО устанавливается в датчиках давления ТЖИУ406-М100-Вн на заводе-изготовителе во время производственного цикла.
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Идентификационные данные программного обеспечения -отсутствуют.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014.
представлены в таблице 1 и 2.
Таблица 1
| Наименование характеристики | Значение |
| Диапазоны измерений: | |
| - избыточного давления | от минимального диапазона (от 0 до 0,16) кПа до максимального диапазона (от 0 до 100) МПа |
| - разности давлений | от минимального диапазона (от 0 до 0,16) кПа до максимального диапазона (от 0 до 16) МПа |
| - абсолютного давления | от минимального диапазона (от 0 до 16) кПа до максимального диапазона (от 0 до 25) МПа |
| - избыточного | от минимального диапазона (от - 0,2 до 0,2) кПа |
| Наименование характеристики | Значение |
| давления-разрежения | до максимального диапазона (от - 0,1 до 2,4) МПа |
| - разрежения | от минимального диапазона (от - 0,4 до 0) кПа до максимального диапазона (от - 100 до 0) кПа |
| Выходной сигнал: | |
| - аналоговый выходной сигнал, мА | от 5 до 0; от 0 до 5; от 4 до 20; от 20 до 4 |
| - цифровой сигнал | Протокол HART, протокол RTU MODBUS с интерфейсом RS-485 |
| Пределы допускаемой основной приведенной погрешности, % | ±0,10; ±0,15; ±0,25; ±0,50 |
| Дополнительная погрешность от влияния изменения температуры окружающего воздуха, %/ 10 °C | от ±0,1 до ±0,4 |
| Диапазоны рабочих температур, оС: | |
| Вид климатического исполнения по ГОСТ 15150-69 | |
| УХЛ1 | от -60 до +40; от -60 до +80* |
| УХЛ3.1 | от +5 до +50; от +1 до +80* |
| У2 | от -40 до +80; от -50 до +80* |
| *диапазоны температур по требованию заказчика | |
Таблица 2
| Цифровая индикация выходного сигнала в десятеричном коде | на индикаторе жидкокристаллического дисплея |
| Электрическое питание, В | от 9 до 48, от 15 до 48 от 13 до 48, от 19 до 48 (в зависимости от исполнения и подсветки ЖКИ) |
| Масса, кг, не более | от 3,0 до 14,0 (в зависимости от исполнения) |
| Габаритные размеры, мм, не более | от 104 х 138 х 225 до 180 х 138 х 317 (в зависимости от исполнения) |
| Назначенный срок службы, не менее, лет | 14 |
| Наработка на отказ, не менее, часов | 150000 |
| Степень защиты от проникновения пыли, посторонних тел и воды по ГОСТ 14254. | IP67 |
| Датчик взрывозащищенного исполнения имеет маркировку | «1Ex dII BT4 Gb Х» |
наносится лазерным способом на прикрепленную к датчику табличку и типографским способом на титульный лист Руководства по эксплуатации.
Комплектность поставки приведена в таблице 3.
Таблица 3
| Наименование | Количество | Примечание |
| Датчик | 1 шт. | В соответствии |
| Паспорт | 1 экз. | с заказом |
| Свидетельство о поверке | 1 экз. |
| Наименование | Количество | Примечание |
| Методика поверки МП ТЖИУ406233-2018 | 1 экз. | |
| Руководствопо эксплуатации | 1 экз. | На партию датчиков до 10 шт. |
| Комплект сменных деталей | 1 компл. | В соответствии с заказом |
| Розетка или кабельный ввод | 1 шт. | В соответствии с заказом |
| Комплект присоединительных частей | 1 компл. | В соответствии с заказом |
| Комплект монтажных частей | 1 компл. | В соответствии с заказом |
осуществляется по документу МП ТЖИУ406233-2018 «Датчики давления ТЖИУ406-М100-Вн. Методика поверки», утвержденному ФГУП «ВНИИМС» «19» февраля 2018 г.
Основные средства поверки:
Манометры грузопоршневые: МП-2,5, МП-6; МП-60, МП-600, МП-2500; (Регистрационный номер 31703-06).
Манометр абсолютного давления МПА -15; (Регистрационный номер 4222-74). Калибраторы давления пневматические: Метран-504 Воздух, Метран-504 Воздух-II; (Регистрационный номер 42701-09).
Задатчик разрежения Метран-503 Воздух; (Регистрационный номер 25940-03) Калибраторы-контроллеры давления PPC; (Регистрационный номер 27758-04). Мультиметры цифровые Agilent 34405A; (Регистрационный номер 33922-07).
Меры электрического сопротивления однозначные МС 3006; (Регистрационный номер 12758-91).
Источники питания аналоговые с цифровой индикацией Б5-40М, Б5-43М, Б5-44М,Б5-45М, Б5-50М. (Регистрационный номер 49791-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и/или в свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 22520-85 «Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия».
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 8.107-81. ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1-10" ^1-10 Па.
Технические условия 4212-005-07623885-99. Датчики давления ТЖИУ406-М100 (ТЖИУ406233.001ТУ2)
