Тепловычислители Аксиома, 53677-13

Назначение

Тепловычислители Аксиома (далее - тепловычислители) предназначены для измерений выходных сигналов измерительных преобразователей параметров теплоносителя (расхода, температуры, давления), преобразований в измеряемые ими величины и расчете по измеренным значениям тепловой энергии, потребляемой в закрытых и открытых водяных системах теплоснабжения в составе теплосчетчиков.

Описание

Принцип действия тепловычислителей заключается в измерении поступающих от измерительных преобразователей расхода, температуры и давления электрических сигналов и последующем определении на их основе значений параметров теплоносителя и тепловой энергии.

Тепловычислители представляют собой микропроцессорные измерительновычислительные устройства, осуществляющие измерение и преобразование электрических сигналов измерительных преобразователей, учет и регистрацию параметров теплоносителя, горячего и холодного водоснабжения, подпитки и тепловой энергии в системах теплоснабжения различных конфигураций, а также для каждого входящего в систему трубопровода.

Тепловычислители имеют:

-    до 8 входов (каналов), предназначенных для подключения измерительных преобразователей с унифицированным токовым выходным сигналом в диапазонах измерения (0-5), (0-20) и (4-20) мА;

-    до 8 входов (каналов), предназначенных для подключения измерительных преобразователей температуры (термопреобразователей сопротивления и их комплектов с номинальным сопротивлением 50, 100, 500 и 1000 Ом по ГОСТ 6651-2009);

-    до 8 входов (каналов), предназначенных для подключения измерительных преобразователей расхода с импульсным выходным сигналом;

-    до 8 входов (каналов), предназначенных для подключения датчиков сигнализации с дискретным выходным сигналом.

Тепловычислители обеспечивают:

-    отображение текущих и средних значений параметров теплоносителя, значений потребленной тепловой энергии в системе теплоснабжения и отдельном трубопроводе;

-    отображение текущего времени и ведение календаря;

-    архивирование измеряемых, расчетных и установочных параметров в энергонезависимой памяти;

-    защищенность архивных данных и установочных параметров от несанкционированного доступа;

-    передачу измерительной и настроечной информации на внешние устройства через последовательные интерфейсы USB, RS-485, UART, CAN;

-    копирование архивной информации на подключаемую USB FLASH карту;

-    ввод и использование в расчетах договорных значений расхода, температуры и давления теплоносителя в трубопроводах.

Тепловычислители изготавливаются в модификациях Аксиома-01, Аксиома-02, Аксиома-03, Аксиома-04, различающихся по количеству каналов (входов), наличию интерфейсов ввода/вывода и конструктивному исполнению.

Уравнения измерений тепловой энергии и массы воды, а также вычислений плотности и энтальпии воды соответствуют МИ 2412-97.

В тепловычислителях реализовано накопление информации в энергонезависимой памяти в архиве размером 16 лет без перезаписи.

Питание тепловычислителей осуществляется от литиевой батареи напряжением 3,6 В и/или от источника постоянного тока напряжением (9 - 24) В.

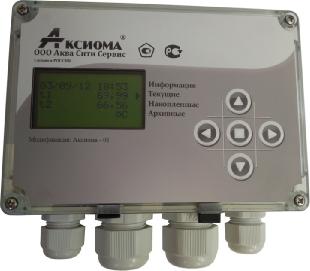

Внешний вид тепловычислителя представлен на рисунке 1. Место пломбирования от несанкционированного доступа и нанесения знака поверки расположено на обратной стороне верхней части корпуса и приведено на рисунке 2.

Программное обеспечение

Программное обеспечение тепловычислителя хранится в постоянном запоминающем устройстве и в энергонезависимой памяти данных, которые находятся в микроконтроллере. Защита этих областей осуществляется на стадии программирования микроконтроллера установкой ячеек защиты. После программирования ячейки защиты аппаратно блокируются от изменения и закрывают доступ к программному обеспечению.

Доступ к параметрам настройки тепловычислителя осуществляется установкой перемычки (рисунок 2). Параметры настройки защищены от непреднамеренных и преднамеренных изменений контрольной суммой (сумма автоматически изменяется, если произведены изменения в настройках тепловычислителя).

Защита программного обеспечения тепловычислителей от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Таблица 1 - Идентификационные данные программного обеспечения

Технические характеристики

Таблица 2 - Метрологические и технические характеристики тепловычислителей

Знак утверждения типа

наносится на титульные листы руководства по эксплуатации и паспорта типографским способом, а также на наклейку, расположенную на лицевой панели тепловычислителя

Комплектность

Таблица 3 - Комплект поставки тепловычислителей

Поверка

осуществляется в соответствии с разделом 8 документа АСС.000102.001 РЭ «Тепловычислители Аксиома. Руководство по эксплуатации», утвержденным ФГУП «УНИИМ» в 2013 г.

Эталоны, применяемые при поверке:

-    магазин сопротивлений Р4831, диапазон (0,001 - 111111,110) Ом, класс точности 0,02;

-    частотомер Ч3-54, диапазон от 0,1 Гц до 300 МГц, погрешность 1,510-7;

-    милливольтметр цифровой В7-34А, диапазон измерения от 1 мкА до 50 мА, класс 0,1.

Нормативные и технические документы устанавливающие требования к тепловычисли-телям Аксиома

ГОСТ Р 51649-2000 «Теплосчетчики для водяных систем теплоснабжения. Общие технические условия».

ГОСТ Р ЕН 1434-1-2011 «Теплосчетчики. Часть 1. Общие требования».

МИ 2412-97 «Водяные системы теплоснабжения. Уравнения измерений тепловой энергии и количества теплоносителя»

ТУ 4217-001-82897267-2012 «Тепловычислители Аксиома».

Рекомендации к применению

При осуществлении торговли и товарообменных операций.
