Анализаторы газов и жидкостей АГЖЦ, 53683-13

53683-13
Карточка СИ
Номер в госреестре 53683-13
Наименование СИ Анализаторы газов и жидкостей
Обозначение типа СИ АГЖЦ
Изготовитель ООО "Мониторинг", г. Санкт-Петербург
Год регистрации 2013
Срок свидетельства 09.04.2028
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Анализаторы газов и жидкостей АГЖЦ (далее - анализаторы) предназначены для измерения массовой концентрации, массовой или объемной доли серосодержащих компонентов, приведенных в таблице 2, в газах и жидкостях.

Описание

Анализаторы являются одноблочными переносными приборами циклического действия, применяются в комплекте с преобразователями первичными измерительными ленточными (ИЛ).

Принцип действия анализаторов - фотометрический. Основан на определении коэффициента пропускания в видимой области спектра окрашенного участка ИЛ при воздействии определяемого вещества, содержащегося в заданном объеме анализируемой пробы газа или воздуха.

В зависимости от диаметра рабочего отверстия фотометрической ячейки и, соответственно, диапазонов измерений анализаторы имеют три модификации: АГЖЦ (диаметр

6 мм), АГЖЦ-1 (диаметр 12 мм), АГЖЦ-2 (диаметр 4 мм).

На верхней панели прибора расположены входной штуцер газовой линии, измерительная фотометрическая ячейка, матричный дисплей с клавиатурой для выбора программы анализа и ввода данных. На задней панели анализатора находятся разъем питания для подключения сетевого адаптера, тумблер влючения/выключения прибора, выходной штуцер газовой линии.

В фотометрической ячейке анализатора находится источник излучения - светодиод с максимумом спектра излучения (570 ± 5) нм, который через калиброванное выходное отверстие фотометрической ячейки диаметром 4, 6 или 12 мм создает равномерное освещения рабочего участка ИЛ. В зазор фотометрической ячейки помещают неэкспонированную ИЛ, измеряют световой поток. При помощи микрошприца вносят пробу с заданной дозой определяемого вещества в анализатор. В качестве газа-носителя используется азот по ГОСТ 9293-74 или поверочный нулевой газ - воздух по ТУ 6-21-5-82. Компоненты, содержащиеся в жидких пробах, предварительно переводят в газообразное состояние. Прошедший через ИЛ свет регистрируется приемником излучения — фотосопротивлением, находящимся в фотоячейке. Изменение окраски преобразователя ИЛ приводит к изменению светового потока и, соответственно, к изменению тока, протекающего через фотосопротивление ячейки анализатора.

Зависимость тока от массы определяемого вещества в пробе выражается в виде номинальной функции преобразования. Значения массовой концентрации или массовой (или объемной) доли рассчитываются микропроцессором автоматически с учетом определенной анализатором массы вещества и объема (или массы) пробы, взятой на анализ, и выводятся на дисплей анализатора.

Преобразователь ИЛ при установке в фотометрическую ячейку анализатора АГЖЦ обеспечивает преобразование концентрации каждого определяемого компонента в изменение коэффициента пропускания (оптической плотности ИЛ). Преобразователь представляет собой ленты фильтровальной бумаги по ГОСТ 12026, импрегнированные соответствующим индикаторным раствором.

ИЛ имеет следующие исполнения: ИЛ-Н28 (на сероводород), ИЛ-МК (на меркаптаны в пересчете на серу), ИЛ-8О2 (на диоксид серы).

Номинальная функция преобразования массовой концентрации (доли) ИЛ в изменение коэффициента пропускания для каждого определяемого вещества соответствует диапазону измерений анализатора АГЖЦ.

Исполнение по ГОСТ 52931-2008 - обыкновенное.

Анализаторы не предназначены для использования во взрывоопасных зонах.

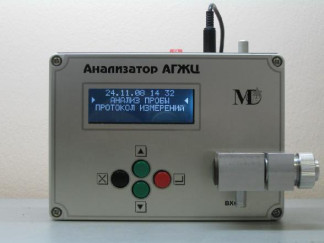

Внешний вид анализатора представлен на рисунке 1.

Программное обеспечение

Анализаторы имеют встроенное программное обеспечение ПО АГЖЦ .

Программное обеспечение осуществляет функции:

-    расчет содержания определяемого компонента,

-    отображение результатов измерений на ЖКИ дисплее анализатора,

-    сохранение в памяти результатов 100 последних измерений

-    контроль целостности программных кодов ПО, настроечных и калибровочных констант,

-    контроль общих неисправностей.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Влияние программного обеспечения анализаторов учтено при нормировании метрологических характеристик.

Идентификационные данные программного обеспечения приведены в таблице 1.

Наименование

программного

обеспечения

Идентификационное наименование программного обеспечения

Номер версии (идентификационный номер) программного обеспечения

Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)

Алгоритм вычисления цифрового идентификатора программного обеспечения

Программное

обеспечение

анализатора

АГЖЦ

AGJZ

V2.0

ф x1BDC

Побайтная

контрольная

сумма

Примечание - номер версии ПО должен быть не ниже указанного в таблице.

Технические характеристики

1 Диапазоны измерений , модификации анализаторов АГЖЦ и определяемые компоненты приведены в таблице 2.

Таблица 2

Определяемый

компонент

мг/м )

Модифи

кация

Диапазон измерений

Анализируемая

среда

Назначение

массовой концентрации, мг/м3

массовой доли,%

(объемной доли,

-1\ млн )

1

2

3

4

6

7

Сероводород

H2S

(10*/3**)

АГЖЦ

0,5 - 4- 104

-

Г азы нефте-, газопере-работки, природный газ, воздух рабочей зоны

Т, К

АГЖЦ-1

5

О

-

0

L/1

-

Т

АГЖЦ-2

3

0

1

2

,0

0,

-

Т, К

Меркаптаны (в пересчете на серу) ***

АГЖЦ

0,5 - 2- 104

-

- « -

Т, К

АГЖЦ-2

0,10-4- 103

-

Диоксид серы SО2 (10 )*

АГЖЦ

5 - 5- 102

-

- « -

Т, К

АГЖЦ-1

100 - 5- 105

-

- « -

Т

Сероводород

H2S

АГЖЦ

АГЖЦ-1

-

4-10-6 - 5-10-2 (0,04-500 млн-1)

Нефть

Т

-

0

-

0

Водный раствор моноэтаноламина

-

1-10-4 - 1,0

Оборотная и дренажная вода

Т

1

2

3

4

5

6

Сероводород

H2S

АГЖЦ

0

-

,5

0,

0,4 - 28000 млн-1 (об.)

Топлива остаточные нефтяные ****

Т

Микропримеси серы

АГЖЦ

-

-2

0

,5

1

VO

0

Светлые

нефтепродукты

Т

Примечания:

1.* - ПДК - предельно допустимая концентрация вредного вещества в воздухе рабочей зоны в

соответствии с ГОСТ 12.1.005-88 (максимальная ПДК).

** - ПДК H2S в воздухе рабочей зоны в смеси с углеводородами С1 - С5.

*** - Меркаптаны - сумма метилмеркаптана и этилмеркаптана.

****- Топлива остаточные нефтяные в соответствии с ГОСТ Р 54286-2010.

2. Определение сероводорода, диоксида серы и меркаптанов проводится при

их совместном

присутствии.

3. В графе «Назначение» указаны: Т- технологический контроль; К - контроль ПДК воздуха рабочей

зоны.

2. Пределы допускаемой основной относительной погрешности, 5, % : ±20.

3    Номинальная цена единицы наименьшего разряда дисплея для каждого диапазона концентраций:

от 0,5 до 10 мг/м3    0,01 мг/м3,

от 10 до 100 мг/м3    0,1 мг/м3,

от 100 и выше    1 мг/м3.

4    Предел допускаемого среднеквадратического отклонения (СКО) случайной составляющей погрешности: 6 %.

5    Время установления показаний (Т 0,9), мин, не более: 5.

6    Предел допускаемого изменения показаний за 8 ч непрерывной работы: 0,25.

7    Пределы допускаемой дополнительной погрешности анализатора при изменении температуры окружающей среды на каждые 10 °С в пределах рабочих условий, в долях от основной погрешности: 0,2.

8    Время прогрева, мин, не более 5.

9    Электрическое питание: от сети переменного тока напряжением (230±23) В, частотой (50 ± 1) Гц через сетевой адаптер, напряжением (6 ± 0,5) В.

10    Потребляемая мощность, В А, не более: 1,0.

11    Анализаторы выдерживают перегрузку, вызванную превышением содержания измеряемого компонента на 100% за пределы измерений. Время восстановления показаний после снятия перегрузки не превышает 5 мин.

12    Герметичность анализатора определяется временем прокачивания через него 100 см3 воздуха, которое должно быть не менее 100 с.

13    Габаритные размеры анализатора, мм, не более:

-    высота    170;

-    ширина    120;

-    длина    55.

14    Масса анализатора, кг, не более:    0,6.

15    Диапазон объемного расхода анализируемой пробы газа, дм3/мин: от 0,15 до 0,25.

16    Полный средний срок службы газоанализаторов 5 лет.

17    Средняя наработка на отказ 8000 ч (при доверительной вероятности Р=0,95).

18 Характеристики преобразователей измерительных ленточных ИЛ (сменных элементов анализатора )

18.1 Диапазон преобразования содержания определяемых компонентов и пределы допускаемой относительной погрешности преобразования приведены в таблице 3.

18.2. Предел допускаемого среднего квадратического отклонения (S^ случайной составляющей погрешности ИЛ: 3 %.

18.3    Масса, габаритные размеры и допускаемое отклонение, мм,: длина - (620 ± 20),

ширина - (23 ± 1) .

Масса ИЛ (одна упаковка), г, не более,: 13.

18.4    Срок годности преобразователя ИЛ, не менее:

ИЛ - Н28 - 12 месяцев;

ИЛ - МК - 6 месяцев;

ИЛ - 8О2 - 6 месяцев.

Таблица3

Исполнение

ИЛ

Определяемый

компонент

Длина волны, 1, нм

Диапазон преобразования *

Пределы

допускаемой

относительной

погрешности

преобразования,

%

массовой

концентрации,

мг/м3

массовой доли, %

ИЛ -

Сероводород,

микропримеси

серы

500

0,5 - 1- 105

4-10-6 - 5-10-2 (0,04-500 млн-1)

± 10

ИЛ - МК

Метил-,этил-меркаптаны (в пересчете на серу)

500

0,5 - 2- 104

± 10

ИЛ - SО2

Диоксид серы

500

5

-

0

L/i

-

± 10

18.5    Преобразователи ИЛ выпускаются партиями, изготовленными в течение рабочего дня. Количество лент в партии для ИЛ-МК и ИЛ- 8О2 составляет 105 шт., для ИЛ-Н^ - 360 шт.

18.6    . ИЛ во вскрытой упаковке сохраняют свои характеристики в течение не менее - 3 -х дней (для ИЛ-H^) и 6 ч (для ИЛ-МК, ИЛ-SO^ в условиях эксплуатации.

19 Условия эксплуатации анализатора и ИЛ:

-    температура окружающей среды    от 5 до 40 °С;

-    атмосферное давления    от 84 до 106,7 кПа;

-    относительная влажность    до 95 % при температуре 30 оС.

20. Параметры анализируемого газа на входе в анализатор должны соответствовать следующим требованиям:

-    температура от 5 до 40 °С;

-    относительная влажность от 0,04 до 90 %;

-    содержание измеряемых компонентов:

сероводород, меркаптаны, диоксид серы - с концентрацией не более верхнего значения диапазона измерений в соответствии с таблицей 1.

Примечание: Анализируемый газ, не соответствующий указанным параметрам, должен пройти предварительную подготовку.

Знак утверждения типа наносится:

-    типографским способом на титульный лист руководства по эксплуатации ШДЕК

413322.001 РЭ;

-    в виде таблички на корпусе анализатора.

Комплектность

Комплект поставки анализатора указан в таблице 4.

Таблица 4

Обозначение

Наименование

Коли

чество

Примечание

ШДЕК 413322.001

Анализаторы газов и жидкостей АГЖЦ*

1 шт.

По заказу

ШДЕК 413322.001 РЭ

Руководство по эксплуатации

1 экз.

ШДЕК 413322.001 ПС

Паспорт

1 экз.

МП - 242- 1510 - 2013

Методика поверки

1 экз.

Преобразователи первичные измерительные ленточного типа (ИЛ)**:

1 компл.

ШДЕК 413322.000-01

ИЛ - ^S

ШДЕК 413322.000-02

ИЛ - МК

ШДЕК 413322.000-03

ИЛ - SО2

ГСО 9728-2010

Стандартный образец состава раствора сульфид-ионов***

1 компл.

ГСО 9430-2009

Стандартный образец состава раствора этилмеркаптана (в пересчете на серу) ***

1 компл.

Сетевой адаптер

1 шт.

Примечание

* Выбор модификации анализаторов (АГЖЦ , АГЖЦ-1 или АГЖЦ-2) проводится Заказчиком . Каждая модификация имеет 2 дополнительных исполнения, представленных в таблице 5 ** Комплекты ИЛ выбираются в соответствии с определяемым компонентом .Комплект поставки ИЛ приведен в таблице 6

*** ГСО выбираются в соответствии с определяемым компонентом.

Таблица 5

Дополнительный номер исполнения

Различие в комплектах поставки

1 2

00

Патрон ФЛ - Н^ не поставляется Патрон ФЛ - Н^ поставляется

Примечание: Патрон ФЛ - ffiS поставляется дополнительно при заказе АГЖЦ любой модификации для установки перед оптическим блоком прибора при определении меркаптанов в присутствии сероводорода.

№ п/п

Наименование

Комплект поставки

Примечание

1.

Преобразователь ИЛ - ^S

36 лент

(6 упаковок по 6 лент)

При выпуске партия состоит из 10 комплектов (360 лент)

2.

Преобразователь ИЛ - МК

15 лент

(5 упаковок по 3 ленты )

При выпуске партия состоит из 7 комплектов (105) лент.

3.

Преобразователь ИЛ - SО2

15 лент

(5 упаковок по 3 ленты )

- « -

4.

Преобразователь измерительный ленточный ИЛ. Паспорт ШДЕК 413322.002 ПС

1 экз.

Примечание. Количество комплектов поставки определяется Заказчиком.

Поверка

анализаторов и ИЛ осуществляется по документу МП-242-1510-2013 «Анализаторы газов и жидкостей АГЖЦ. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» « 15 » февраля 2013 г.

Основные средства поверки:

-    рабочий эталон 1-го разряда - генератор газовых смесей ГГС-03-03 по ШДЕК.418313.001 ТУ (№ 46598-11 в Госреестре РФ) в комплекте со стандартными образцами -газовые смеси: газовые смеси H2S/N2, SO2/N2, C2H5SH/N2 в баллонах под давлением по ТУ 6-16-2956-92;

-    стандартный образец состава раствора сульфид-ионов ГСО 9728-2010,

-    стандартный образец состава раствора этилмеркаптана (в пересчете на серу) ГСО 94302009;

-    поверочный нулевой газ - воздух по ТУ 6-21-5-85 или азот особой чистоты по ГОСТ 9293-74 в баллонах под давлением;

Преобразователи ИЛ подлежат первичной выборочной поверке.

Допускается применение других средств поверки, не приведенных в перечне, но обеспечивающих определение метрологических характеристик с требуемой точностью.

Сведения о методах измерений

Методика измерений приведена в документе «Анализаторы газов и жидкостей АГЖЦ.. Руководство по эксплуатации» ШДЕК 413322.001 РЭ.

Нормативные и технические документы, устанавливающие требования к анализаторам газов и жидкостей АГЖЦ

1 ГОСТ 8.578-2008 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах;

2. ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические требования.

3 ГОСТ 22729-84 “Анализаторы жидкостей ГСП. Общие технические условия»

Лист № 8 Всего листов 8

4.    ГОСТ 52931-2008 “Приборы контроля и регулирования технологических процессов. Общие технические условия”.

5.    ГОСТ 12.1.005-88 Общие санитарно-гигиенические требования к воздуху рабочей зоны. 6.. Анализатор газов и жидкостей АГЖЦ. Технические условия ШДЕК 413322.001 ТУ.

Рекомендации к применению

выполнение работ по обеспечению безопасных условий и охраны труда

при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям

53683-13
Номер в ГРСИ РФ:
53683-13
Производитель / заявитель:
ООО "Мониторинг", г. Санкт-Петербург
Год регистрации:
2013
Cрок действия реестра:
09.04.2028
Похожие СИ
92460-24
92460-24
2024
Открытое акционерное общество "Минский механический завод имени С. И. Вавилова - управляющая компания холдинга "БелОМО" (ОАО "ММЗ имени С. И. Вавилова - управляющая компания холдинга "БелОМО"), Республика Беларусь
Срок действия реестра: 19.01.2027
93681-24
93681-24
2024
Общество с ограниченной ответственностью "Ланамедика" (ООО "Ланамедика"), г. Санкт-Петербург
Срок действия реестра: 02.11.2029
93682-24
93682-24
2024
Beijing Brighty Instrument Co., Ltd, Китай
Срок действия реестра: 02.11.2029
93683-24
93683-24
2024
Beijing Brighty Instrument Co., Ltd, Китай
Срок действия реестра: 02.11.2029
93684-24
93684-24
2024
Общество с ограниченной ответственностью "Диджитал Медикэл Оперейшнс" (ООО "ДМО"), г. Москва
Срок действия реестра: 02.11.2029
93685-24
93685-24
2024
Акционерное общество "Силд Эйр Каустик" (АО "Силд Эйр Каустик"), г. Волгоград
Срок действия реестра: 02.11.2029
93686-24
93686-24
2024
Shanghai Huace Navigation Technology Ltd, Китай
Срок действия реестра: 02.11.2029
93688-24
93688-24
2024
Techik Instrument (Shanghai) Co., Ltd, КНР
Срок действия реестра: 02.11.2029
93689-24
93689-24
2024
Qinghai Measuring & Cutting Tools Co., Ltd, КНР
Срок действия реестра: 02.11.2029
93693-24
93693-24
2024
Федеральное бюджетное учреждение "Государственный региональный центр стандартизации, метрологии и испытаний в Омской области" (ФБУ "Омский ЦСМ"), г. Омск
Срок действия реестра: 02.11.2029
