Копры вертикальные DWT, IM, 53685-13

Назначение

Копры вертикальные DWT, IM предназначены для измерения энергии разрушения образцов при испытании ударной прочности образцов различных материалов.

Описание

Принцип действия копров вертикальных DWT, IM основан на преобразовании датчиком силы ударного импульса, полученного при разрушении образца единичным ударным нагружением, а также пиковой нагрузки на испытываемый образец. Энергия, затраченная на разрушение образца, определяется как разность потенциальной энергии падающего груза в начале падения и кинетической энергии в точке после разрущения образца (высчитывается датчиком силы). Пиковая нагрузка, при испытании, определяется датчиком силы, расположенным за бойком падающего груза.

Конструктивно копры вертикальные DWT, IM состоят из корпуса, вертикальных колонн, падающего груза с бойком и датчиком силы, электропривода салазок падающего груза, пульта управления и системы обработки данных, предназначенной для управления работой, проведения настройки, калибровки, задания видов испытаний и их параметров, отображения результатов измерений на дисплее и вывода данных на внешние устройства. Копры вертикальные DWT, IM могут оснащаться устройством для центрирования, загрузки и удержания и испытываемого образца. Подъем падающего груза с бойком может осуществляется с помощью электропривода автоматически. Копры вертикальные IM могут быть оснащены устройством улавливания падающего груза при отскоке от образца после ударного нагружения, для предотвращения повторного удара.

Падающий груз закреплен на салазках, свободно перемещающихся по колоннам при выключенном тормозном механизме

Положение траверсы с бойком по высоте, соответствующее выбранному значению энергии, устанавливается автоматически.

Для проведения теста задается либо высота падения падающего груза, либо энергия необходимая для разрушения образца. В случае выбора энергии, компьютер автоматически высчитывает необходимую высоту поднятия падающего груза. Привод салазок поднимает падающий груз на необходимую высоту, тормоза салазок упираются в направляющие колонны, падающий груз отсоединяется от салазок и падает вниз на образец.

Копры вертикальные DWT выпускаются в шести модификациях, копры вертикальные IM выпускаются в шести модификациях, отличающихся друг от друга диапазоном измерения энергии, нагрузки, габаритными размерами и массой.

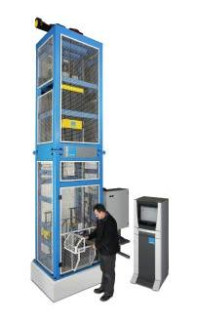

Общий вид копров вертикальных DWT, IM представлен на рисунке 1.

Программное обеспечение

Программное обеспечение (ПО), устанавливаемое в энергонезависимую память модуля управления, отражено в таблице 1.

Таблица 1

V3- метрологически значимая часть ПО;

2.9 - метрологически не значимая часть ПО.

Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений

- А по МИ 3286-2010.

Технические характеристики

Метрологические и технические характеристики копров вертикальных DWT приведены в таблице 2, копров вертикальных IM приведены в таблице 3.

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации типографским способом и на табличку, прикрепленную к боковой поверхности копра методом офсетной печати.

Комплектность средства измерения приведена в таблице 4. Таблица 4_

Поверка

осуществляется по документу МП ТИнТ 61-2012 «Копры вертикальные DWT, IM. Методика поверки», утверждённому ГЦИ СИ ООО «ТестИнТех» 28.08.2012г.

Основные средства поверки:

Динамометр сжатия 2-го разряда - ГОСТ 8.663-09, погрешность ± 0,45 %;

Линейка измерительная ГОСТ 427, абсолютная погрешность ± 1 мм.

Сведения о методах измерений

Сведения о методах измерений содержатся в руководстве по эксплуатации.

Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к копрам вертикальным DWT, IM:

Техническая документация фирмы «Imatek Ltd», Великобритания.

Рекомендации к применению

Вне сферы государственного регулирования обеспечения единства измерений.
