Установки воздухофильтрующие УВФ, 53690-13

Назначение

Установки воздухофильтрующие УВФ (далее - УВФ) предназначены для автоматических непрерывных измерений объемного расхода прокачиваемого воздуха, поверхностной бета-активности и мощности амбиентной дозы рентгеновского и гамма-излучения под фильтрами и выдачи данных через интерфейс RS232/485 в каналы связи.

Описание

Конструктивно УВФ представляет собой сборную конструкцию, состоящую из стойки, фильтродержателя, труб, турбулизатора, колпака, вентилятора радиального, преобразователя расхода вихревого Ирвис-К300, шкафа управления, дозиметра-радиометра МКС-АТ1117М, устанавливаемых на раме. Вертикальное расположение трубопровода выхлопного исключают смешивание фильтрованного воздуха с нефильтрованным.

УВФ имеют два исполнения - исполнение 1 МАЕК.412118.002 (УВФ-1) и исполнение 2 МАЕК.412118.002-01 (УВФ-2), в зависимости от измеряемых характеристик воздуха:

-    УВФ-1 является базовой моделью, обеспечивает отбор проб атмосферных аэрозолей методом фильтрации воздуха через тонковолокнистый фильтр с одновременным автоматическим непрерывным измерением объемного расхода прокачиваемого воздуха, при использовании дополнительного сорбционного фильтра отбираются пары содержащегося в воздухе радиоактивного молекулярного йода, обеспечивается ручное включение и выключение УВФ и вывод информации об объемном расходе воздуха на жидкокристаллический дисплей, расположенный непосредственно в шкафу управления;

-    УВФ-2 дополнительно к базовой модели обеспечивает: автоматическое, непрерывное измерение поверхностной бета-активности и мощности амбиентной дозы рентгеновского и гамма-излучения под накопительным фильтром и отображение этой информации на жидкокристаллическом дисплее, вывод информации об объемном расходе воздуха, поверхностной бета-активности и мощности амбиентной дозы рентгеновского и гамма-излучения на электрический соединитель для дальнейшей, в случае необходимости, передачи этой информации через интерфейс RS232/RS485 в каналы связи.

Принцип работы УВФ основан на отборе проб атмосферных аэрозолей через фильтр ФПП-15-1,5, радиоактивного йода через фильтр СФМ-И методом фильтрации воздуха с одновременным автоматическим непрерывным измерением объемного расхода воздуха с помощью преобразователя расхода вихревого ИРВИС-К300 и измерений радиационных характеристик накопленных аэрозолей и йода на фильтрах, измеряемых дозиметром-радиометром МКС-АТ1117М.

По условиям эксплуатации УВФ относятся:

-    по ГОСТ 15150-69 к исполнению О категории 2, при температурах от минус 40 до 50 °С для исполнения 1 (УВФ-1) и от минус 30 до 50 °С для исполнения 2 (УВФ-2) при относительной влажности до 98 % при температуре 35 °С;

-    по ГОСТ РВ 20.39.304-98 к исполнению О группы 1.10, при температурах от минус 40 до 50 °С для исполнения 1 (УВФ-1) и от минус 30 до 50 °С для исполнения 2 (УВФ-2) при относительной влажности до 98 % при температуре 35 °С.

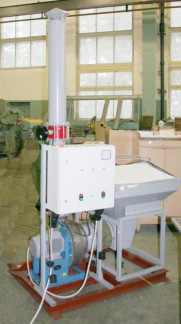

Внешний вид УВФ приведен на рисунке 1.

Пломбированию от несанкционированного доступа подвергаются преобразователь расхода вихревой Ирвис-К300 и передняя панель шкафа управления (места пломбирования указаны стрелками, рисунок 1). Пломбирование выполнено битумной мастикой с клеймом ОТК.

Программное обеспечение

Программное обеспечение (ПО) МАЕК.503320.101-1 предназначено для сбора и накопления данных с УВФ-2, а также для дистанционного управления УВФ-2.

Программное обеспечение состоит из трех функциональных модулей. Первый модуль обеспечивает настройку СОМ-портов и подключаемых датчиков. Второй - передачу команд управления УВФ (Старт, Стоп) на датчики и обработку получаемой от них информации.

Третий модуль выполняет функции анализа поступающей информации, ее записи в файл, отображения в виде графиков и выработке «тревожного» сообщения для оператора при обнаружении поступления техногенных радионуклидов в приземный слой атмосферы.

Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.

Таблица 1

Влияние метрологически значимой части ПО на метрологические характеристики УВФ не выходит за пределы согласованного допуска.

Защита ПО УВФ от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.

Технические характеристики

Диапазон измерений объемного расхода воздуха, м3/ч............................ от 300 до 2500.

Примечание - Объемный расход воздуха определяется типом вентилятора.

Пределы допускаемой относительной погрешности измерений объемного расхода воздуха, %.........................................................................................................± 4.

Диапазон измерений мощности амбиентной дозы рентгеновского и гамма-излучения (для УВФ-2), мкЗв/ч.............................от 0,05 до 10-106.

Пределы допускаемой относительной погрешности измерений мощности амбиентной дозы рентгеновского и гамма-излучения (для УВФ-2), %...............± 25.

Диапазон измерений поверхностной бета-активности

(для УВФ-2), Бк/см2 ...................................................................... от 4,410-2 до

2,2-104

Пределы допускаемой относительной погрешности измерений поверхностной бета-активности (для УВФ-2), %...................................................... ± 25.

Электропитание УВФ - от сети переменного тока частотой от 47 до 53 Гц, напряжением, В.....................................................................................от 342 до 418.

Потребляемая мощность (в зависимости от используемого вентилятора), кВА, не более.....................................................................................4.

Уровень шума, создаваемый УВФ на расстоянии 150 м, дБ, не более......................45.

Габаритные размеры (длина х ширина х высота), мм, не более............ 1500 х 1500 х 2600.

Масса УВФ, кг, не более............................................................................. 250.

Рабочие условия эксплуатации:

-    в диапазоне температур, °С:

1)    для УВФ-1......................................................................... от минус 40 до 50;

2)    для УВФ-2........................................................................... от минус 30 до 50;

-    при атмосферном давлении, гПа................................................... от 840 до 1067;

-    при относительной влажности воздуха при температуре 35С, %........................до 98.

Знак утверждения типа

Знак утверждения типа наносится на правой боковой поверхности корпуса шкафа управления УВФ методом компьютерной графики с последующим ламинированием и на эксплуатационную документацию в верхней части титульного листа типографским способом.

Комплектность

Комплект поставки УВФ зависит от варианта исполнения.

Для исполнения 1 (УВФ-1) в комплект поставки входят:

-    установка воздухофильтрующая УВФ-1 МАЕК.412118.002 - 1 шт.;

-    кабель электродвигателя ИЛАН.685631.048 - 1 шт.;

-    комплект эксплуатационной документации согласно ведомости эксплуатационных документов МАЕК.412118.002ВЭ - 1 комплект;

-    ящик МАЕК.412918.001 - 1 шт.;

-    методика поверки - 1 шт.

Для исполнения 2 (УВФ-2) в комплект поставки входят:

-    установка воздухофильтрующая УВФ-2 МАЕК.412118.002-01 - 1 шт.;

-    дозиметр-радиометр МКС-АТ1117М - 1 комплект;

-    компакт-диск CD с программным обеспечением для связи с удаленным ПК - 1 шт.;

-    кабель электродвигателя ИЛАН.685631.048 - 1 шт.;

-    комплект эксплуатационной документации согласно ведомости эксплуатационных документов МАЕК.412118.002ВЭ - 1 комплект;

-    ящик МАЕК.412918.001 - 1 шт.;

-    методика поверки - 1 шт.

Поверка

осуществляется по документу МАЕК.412118.002ИС «Установки воздухофильтрующие УВФ. Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны России» 1 июня 2012 г.

Основные средства поверки:

-    частотомер электронно-счетный ЧЗ-61 (регистрационный № 8091-81), диапазон измерений от 8,15 до 37,5 ГГц, пределы допускаемой основной погрешности ± 0,02 %;

-    мановакуумметр грузопоршневой МВП-2,5 (регистрационный № 1652-99), диапазон измерений: избыточного давления от 0 до 0,25 МПа, вакуумметрического давления от минус 0,095 до 0 МПа, класс точности 0,05;

-    генератор сигналов низкочастотный измерительный Г3 053 (регистрационный № 29283-05), диапазон регулирования частоты от 10 до 999999 Гц, пределы допускаемой погрешности воспроизведения частоты ±(0,1 + 5 • 10-5) Гц;

-    микрометры гладкие типа МК50 (регистрационный № 287-02), диапазон измерений от 0 до 25 мм, от 25 до 50 мм и от 50 до75 мм, цена деления 0,01 мм, класс точности 1;

-    нутромер индикаторный НИ (регистрационный № 36461-07), цена деления 0,01 мм, диапазон измерений от 250 до 450 мм, класс точности 2;

-    установка для поверки дозиметров гамма-излучения переносная УПГ-П с набором источников гамма-излучения на основе Cs-137 (регистрационный № 44758-10), диапазон мощности амбиентного эквивалента дозы от 10-6 до 10-3 Зв/ч, пределы допускаемой относительной погрешности ± 7 % при доверительной вероятности 0,95;

-    источники радионуклидные фотонного излучения метрологического назначения закрытые ИМН-Г-1: Am-241, Cs-137, Со-57, Со-60, K-40, Th-228 (регистрационный № 44591-10), активность

источников от 1 до 106 Бк, пределы допускаемой относительной погрешности воспроизведения активности ± 5 %;

-    трубка Пито - Прандтля (регистрационный № 37482-08), диапазон измерений от 5 до 60 м/с, пределы допускаемой относительной погрешности определения коэффициента трубки ± 1,5 %;

-    измеритель давления цифровой ИДЦ-2 (регистрационный № 25320-03 ), диапазон измерений от 0 до 20 кПа, пределы допускаемой основной погрешности измерений ± 0,05 %.

Сведения о методах измерений

Установки воздухофильтрующие УВФ. Руководство по эксплуатации МАЕК.412118.002РЭ.

Нормативные и технические документы, устанавливающие требования к установкам воздухофильтрующим УВФ

ГОСТ РВ 20.39.304-98.

ГОСТ 15150-69. «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды».

МАЕК.412118.002ТУ. «Установки воздухофильтрующие УВФ. Технические условия».

Рекомендации к применению

Деятельность в области обороны и безопасности государства, в том числе в составе измерительных систем и самостоятельно, а также выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
