Назначение
Измерители проницаемости вакуумные ВИП-1 (далее приборы) предназначены для измерения вакуумметрического давления и определения параметра воздухопроницаемости материала (бетона, раствора) и сопротивления этих материалов проникновению воздуха в образцах, изделиях и конструкциях.
Описание
Принцип работы приборов основан на измерении в течение определенного промежутка времени падения вакуумметрического давления предварительно созданного в вакуумной камере прибора с последующим автоматическим вычислением по измеряемым величинам параметров проницаемости. Результаты измерения параметров проницаемости индицируются на дисплее электронных блоков приборов.
Результаты измерения вакуумметрического давления индицируются на дисплее прибора в двух единицах измерения кПа и кгс/см2. Преобразование информации из одной единицы измерения в другую происходит автоматически, по заданному в приборе алгоритму с использованием переводного коэффициента 1 кгс/см2 = 98,0665 кПа.
В процессе измерения полость вакуумметрической камеры прибора имеет герметичный контакт через мастику с поверхностью испытываемого материала.
Приборы выпускаются в трех модификациях - ВИП-1.1, ВИП-1.2, ВИП-1.3 имеющих набор базовых сервисных функций и отличающихся по конструкции и комплектности. Связь с ПК у всех модификаций осуществляется через USB-порт. Набор базовых сервисных функций позволяет:
- измерять вакуумметрическое давление;
- сохранять результаты измерений в памяти приборов.
Модификации приборов ВИП-1.1, ВИП-1.2 состоят из однокамерных измерительных блоков, выполненных в малогабаритном корпусе в виде цилиндра с двумя ручками. Измерительные блоки имеют встроенные дисплеи и 9-ти клавишные клавиатуры.
В приборе модификации ВИП-1.1 вакуумметрическое давление Рвак в камере создается при помощи ручного вакуумного насоса, который присоединяется к прибору через специальное отверстие. Насосом внутри камеры прибора создается разряжение, которое характеризуется уровнем начального абсолютного давления Рабс. При достижении начального значения Рабс < 35 кПа (Рвак > 65 кПа), индицируемого на дисплее, клапан насоса перекрывают и прибор переводят в режим измерения.
В приборе модификации ВИП-1.2 вакуумметрическое давление Рвак в камере создается встроенным в корпус прибора электрокомпрессором. Запуск электрокомпрессора осуществляется нажатием клавиши «М». После создания в камере разряжения с первоначальным значением абсолютного давления Рабс < 35 кПа (Рвак > 65 кПа), электрокомпрессор автоматически отключается. Прибор переходит в режим измерения.

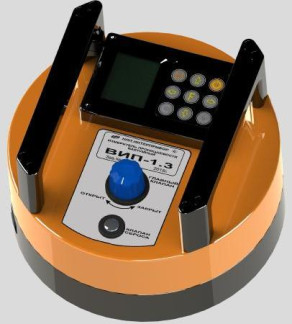

Модификация прибора ВИП-1.3 состоит из двухкамерного (центральной и внешней камер) измерительного блока в малогабаритном корпусе. Камеры представляют собой полые, герметично изолированные друг от друга цилиндры с встроенными электрокомпрессорами. Корпус имеет две ручки, встроенный дисплей и 9-ти клавишную клавиатуру. Запуск электрокомпрессора центральной камеры осуществляется нажатием клавиши «М». После создания в центральной камере разряжения с первоначальным значением абсолютного давления Рабс < 35 кПа (Рвак > 65 кПа), электрокомпрессор автоматически отключается. Прибор переходит в режим измерения.
После начала измерений, электрокомпрессор внешней камеры создает вакуумметрическое давление, равное давлению в центральной камере и поддерживает это равенство давлений на протяжении всего измерения. Данная схема позволяет вычислить глубину образования вакуума - параметр, характеризующий проницаемость конструкции.
Место пломбирования и клеймения приборов модификации ВИП-1.1, ВИП-1.2, ВИП-1.3 от несанкционированного доступа расположено на лицевой панели корпуса электронного блока прибора.
Фотографии общего вида приборов и места пломбирования представлены на рисунках 1-5 .
Программное обеспечение
Программное обеспечение неизменяемое и несчитываемое.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» по Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
Идентификационные данные (признаки) | Значение |
Идентификационное наименование ПО | НКИП.408931.100 ПО |
Номер версии (идентификационный номер) ПО | 29.03.2012 |
Цифровой идентификатор ПО | 71ЕА |
Технические характеристики
Начальное давление:
- абсолютное давление Рабс не более, кПа..........................................................35
- вакуумметрическое давление Рвак не менее, кПа...............................................65
Диапазон измерения вакуумметрического давления, кПа..................................от 10 до 65
Пределы допускаемой абсолютной погрешности измерения вакуумметрического давления Рвак, кПа
± 2,0
Диапазон показаний сопротивления m материала
проникновению воздуха, с/см3................................................................от 0,1 до 1000
Питание приборов, В............................. ......................................................3,7 ± 0,5
Потребляемая мощность, Вт, не более
- для модификации ВИП- 1.1........................................................................... 1,5
- для модификаций ВИП -1.2, ВИП-1.3 ............................................................ 17,0
Рабочие условия эксплуатации:
- рабочий диапазон температур окружающего воздуха, °С..................................от 5 до 40
- относительная влажность воздуха при 30 °С, % ...................................................до 75
- атмосферное давление, кПа..................................................................от 84 до 106,7
Масса прибора, кг, не более
- модификаций ВИП-1.1
блок измерительный........................................................................ 1,5
насос ручной вакуумный............................................................... 0,150
- модификации ВИП -1.2, ВИП-1.3..........................................................................2,5
Габаритные размеры (длина х ширина х высота), мм, не более:
- модификаций ВИП-1.1
блок измерительный............................................................ 235*150* 70
насос ручной вакуумный....................................................... 275 *35* 45
- модификации ВИП-1.2 , модификации ВИП-1.3..........................................0 180* 120
Средняя наработка на отказ, ч, не менее............................................................... 6000
Полный средний срок службы, лет, не менее ............................................................ 10
Знак утверждения типа
наносится наклейкой на лицевые панели электронных блоков приборов и печатается типографским способом в левом верхнем углу титульного листа Руководств по эксплуатации НКИП.408931.100 РЭ, НКИП.408932.100 РЭ, НКИП.408933.100 РЭ.
Комплектность
Таблица 2
Наименование и условное обозначение | Количество, шт. |
ВИП-1.1 | ВИП-1.2 | ВИП-1.3 |
Измеритель проницаемости | | | |
вакуумный ВИП-1 | | | |
- блок измерительный однокамерный | 1 | 1 | - |
- блок измерительный двухкамерный | - | - | 1 |
- насос ручной вакуумный | 1 | - | - |
Пластина (оргстекло) | 1 | 1 | 1 |
Продолжение таблицы 2_
Мастика ГОСТ 14791-79, гр | 200 | 200 | 200 |
Зарядное устройство | 1 | 1 | 1 |
Кабель USB для связи с ПК | 1 | 1 | 1 |
Программа связи с ПК | 1 | 1 | 1 |
Сумка | 1 | 1 | 1 |
Руководство по эксплуатации НКИП. 408931.100 РЭ | 1 | | |
Руководство по эксплуатации НКИП. 408932.100 РЭ | | 1 | |
Руководство по эксплуатации НКИП. 408933.100 РЭ | | | 1 |
Поверка
осуществляется по методике поверки, изложенной в разделе 7 Руководств по эксплуатации НКИП.408931.100 РЭ, НКИП.408932.100 РЭ и НКИП. 408933.100 РЭ, утвержденной ГЦИ СИ ФБУ «Челябинский ЦСМ» 15 февраля 2013 года.
Основное средство поверки:
- Вакуумметр эталонный типа ВО. Предел измерения - 1 кгс/см ; класс точности 0,4; разряд 4.
Сведения о методах измерений
содержится в Руководствах по эксплуатации НКИП.408931.100 РЭ, НКИП.408932.100 РЭ и НКИП. 408933.100 РЭ.
Нормативные и технические документы, устанавливающие требования к измерителям проницаемости вакуумным ВИП-1
ТУ 4276-016-7453096769-10 «Измерители проницаемости вакуумные ВИП-1. Технические условия».
