Теплосчетчики Цельсиус, 53693-13

Назначение

Теплосчетчики «Цельсиус» (далее - теплосчетчик) предназначены для измерений количества тепла (тепловой энергии) и объема теплоносителя (холодной и горячей воды) в закрытых системах тепло/холодоснабжения.

Описание

Единый одноканальный теплосчетчик «Цельсиус» является микропроцессорным устройством с батарейным питанием. Теплосчетчик измеряет количество потребленной тепловой энергии с учетом места установки: подающий (символ «П») или обратный (символ «О») трубопровод.

В состав теплосчетчика входят: проточная часть, измерительная капсула с тепловычисли-телем и комплект из двух термопреобразователей сопротивления (КТС).

Принцип действия датчика потока основан на преобразования вращения крыльчатки в импульсы расхода путем немагнитного индуктивного сканирования. Датчик (плоские электропроводящие секторы, разделенные изолирующими участками) закреплен на верхней части крыльчатки. Детектор (катушка индуктивности) отделен от крыльчатки герметизирующей перегородкой. Вращение крыльчатки приводит к появлению в зоне чувствительности катушки то электропроводящего, то изолирующего сектора. Изменение добротности катушки позволяет генерировать импульсы расхода.

В датчике потока использован принцип работы многоструйного счетчика воды. Измерительная капсула содержит обойму с радиальными наклонными каналами, направляющими воду на лопасти крыльчатки. Это исключает боковой износ опор крыльчатки. Регулировка датчика потока выполняется изменением сечения байпаса, направляющего часть потока в обход крыльчатки.

Теплосчетчики выпускаются в исполнении «Компакт» (тепловычислитель неразрывно связан с датчиком потока) фото 1 или в исполнении «Сплит» (с выносным тепловычислителем, соединенным кабелем с датчиком потока - символ «С» в обозначении) фото 2.

Фото 2. Теплосчетчик в исполнении «Сплит».

Теплосчетчики могут выпускаться с интерфейсом M-bus (символ «М» в обозначении) фото 3. Внешний вид проточной части с запорной крышкой приведен на фото 4.

Схема пломбирования теплосчетчика для защиты от несанкционированного доступа приведена на фото 5.

Термопреобразователи

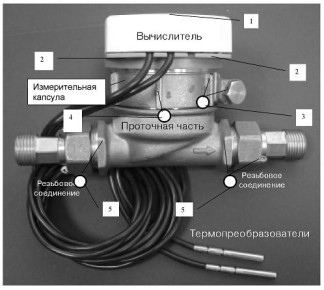

Фото 5 Схема пломбирования теплосчетчика «Цельсиус»

п

1    - место нанесения поверительного клейма (наклейка);

2    - место пломбирования крышки тепловычислителя (наклейка производителя);

3    - место пломбирования гнезда установки термопреобразователя (пломба монтажной или эксплуатирующей организации);

4    - место пломбирования резьбового соединения измерительной капсулы и проточной части (пломба монтажной или эксплуатирующей организации);

5    - место пломбирования крепления проточной части к трубопроводу (пломба монтажной или эксплуатирующей организации).

Технические характеристики

Основные технические параметры теплосчетчиков указаны в таблице 1.

Таблица 1

Технические параметры датчиков потока, входящих в состав теплосчетчиков указаны в таблице 2.

Таблица 2

Класс точности теплосчетчика А (по ГОСТ Р 51649-2000).

Класс точности теплосчетчика 3 (по ГОСТ ЕН 1434-1-2011).

Пределы 5о допускаемых относительных погрешностей теплосчетчиков при измерении количества тепловой энергии вычисляются по формуле

5о=±(4+4Д0мин/А0+0,05 qp/q).

Пределы Ef относительных погрешностей датчиков потока при измерении объема теплоносителя при расходе q вычисляются по формуле

Ef=±(3+0,05 qp/q), |Ef|<5.

Пределы относительных погрешностей тепловычислителя при измерении количества тепловой энергии, Ес, вычисляются по формуле

Ес= ±(0,5+Д0мин/Д©).

Пределы относительных погрешностей КТС при измерении разности температур Et, %, вычисляются по формуле

Et= ±(0,5+3 Д0мин/Д©).

Класс исполнения по условиям окружающей среды А (ГОСТ Р ЕН 1434-1-2011).

Условия эксплуатации:

температура окружающей среды, оС....................................................от +5 до +55;

относительная влажность воздуха, %..................................................до 95;

атмосферное давление, кПа..........................................................................От 84 до 106,7;

Степень защиты оболочки по ГОСТ 14254-96 ............................IP 54;

Средний срок службы, лет не менее......................................................10.

Знак утверждения типа

Знак утверждения типа наносится на верхнюю крышку тепловычислителя методом лазерной гравировки и на титульный лист паспорта типографским способом.

Комплектность

В комплект поставки теплосчетчика входят:

-    измерительная капсула с тепловычислителем и КТС    1 шт;

-    проточная часть с запорной крышкой    1 шт;

-    паспорт    1 шт;

-    упаковка    1 шт.

В соответствии со спецификацией заказа дополнительно поставляются техническое описание и методика поверки.

Поверка

осуществляется по документу МРБ МП.2097-2012. Теплосчетчики «Цельсиус». Методика поверки.

Основные средства поверки: Установка поверочная проливная, диапазон расходов от 0,006 до 2,5 м3/ч, относительная погрешность измерения объема не более ±0,3%.

Сведения о методах измерений

Сведения о методиках (методах) измерений изложены в Техническом описании.

Нормативные и технические документы, устанавливающие требования к теплосчетчикам «Цельсиус»:

ГОСТ Р ЕН 1434-1-2011. Теплосчетчики. Часть 1. Общие требования;

ГОСТ Р ЕН 1434-2-2011. Теплосчетчики. Часть 2. Требования к конструкции;

ГОСТ Р ЕН 1434-4-2011. Теплосчетчики. Часть 4. Испытания утверждения типа;

ГОСТ Р ЕН 1434-5-2011. Теплосчетчики. Часть 5. Первичная поверка;

ГОСТ Р 51649-2004. Теплосчетчики для водяных систем теплоснабжения. Общие технические условия;

ГОСТ 52931-2008. Приборы контроля и регулирования технологических процессов. Общие технические условия;

ТУ BY 37412364.004-2010. Теплосчетчики «Цельсиус». Технические условия;

МРБ МП.2097-2012. Теплосчетчики «Цельсиус». Методика поверки.
