Штангенциркуль специальный бандажный И475.01, 53698-13

Назначение

Штангенциркуль специальный бандажный И475.01 (далее - Штангенциркуль И475.01) предназначен для измерений ширины бандажей и ободьев колесных пар подвижного состава.

Описание

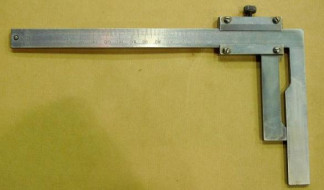

Принцип действия Штангенциркуля И475.01 основан на отсчете размеров методом непосредственной оценки. Штангенциркуль И475.01 состоит из штанги и рамки. Фиксация рамки проводится при помощи стопорного винта. На штанге нанесена шкала с ценой деления через 1 мм. На рамке имеется риска для отсчета показаний. Плавное перемещение рамки обеспечивается пружиной, расположенной внутри рамки. Размеры бандажей измеряются при помощи пары губок. Отсчет размеров проводится методом непосредственной оценки совпадения риски с делениями шкалы.

Штангенциркуль И475.01 относится к средствам измерений, применяемым при ремонте и формировании колесных пар электровозов.

Технические характеристики

Диапазон измерений, мм

(0-160)

± 0,25 230x150x15 0,5

Пределы допускаемой абсолютной погрешности измерений, мм Габаритные размеры, мм Масса, кг

Штангенциркуль И475.01 эксплуатируется по ГОСТ 15150-69 со следующими уточнениями:

-    температура окружающей среды, °С

20 +10 ^ -10

80

100 -?5 5

-    верхнее значение относительной влажности воздуха без конденсации влаги, %

-    атмосферное давление, кПа У становленный срок службы, лет, не менее

Знак утверждения типа

нанесен на наклейку на корпус Штангенциркуля И475.01 гравировкой, на титульный лист паспорта типографским способом.

Комплектность

Поверка

осуществляется по документу НЭРЗ-И475.01.00 МП «Штангенциркули специальные бандажные И475.01. Методика поверки», утвержденному ФГУП «СНИИМ» в марте 2012 г.

Эталоны: линейка поверочная ЛД-1-125 ГОСТ 8026-92, набор концевых плоскопараллельных мер длины ГОСТ 9038-90 4 разряда, набор щупов №2 кл.2 ТУ2-034-225-87, плоская стеклянная пластина типа ПИ60, кл.2 ТУ 3-3.2123-88.

Сведения о методах измерений

НЭРЗ-И475.01.00 ПС «Штангенциркуль специальный бандажный И475.01. Паспорт».

Нормативные и технические документы, устанавливающие требования к штангенциркулю специальному бандажному И475.01

1    Р 32-110-98 Руководство по установлению номенклатуры контролируемых параметров и средств измерений на железнодорожном транспорте, подлежащих государственному метрологическому контролю и надзору

2    ГОСТ Р 8.763-2011 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений длины в диапазоне от 110 в степени -9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм.

Рекомендации к применению

при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
