Трансформаторы напряжения емкостные ECF, 53721-13

Назначение

Трансформаторы напряжения емкостные ECF предназначены для передачи сигналов измерительной информации средствам измерений и устройствам защиты и управления в сетях переменного тока с номинальной частотой 50 Гц.

Описание

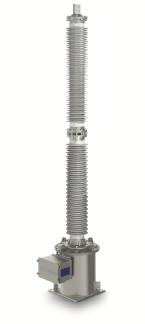

Трансформаторы напряжения емкостные ECF состоят из делителя напряжения и электромагнитного устройства (ЭМУ). Делитель состоит из набора конденсаторов с бумажно-пропиленовой изоляцией обкладок, помещенных в залитый синтетическим

маслом изолятор из фарфора или композитного материала, и может быть смонтирован в виде колонны из одной, двух, трех или четырех секций. ЭМУ состоит из последовательно включенных компенсирующего реактора с малыми потерями и электромагнитного трансформатора и подключается к выходу делителя. Первичная обмотка электромагнитного трансформатора секционирована для подгонки коэффициента трансформации. ЭМУ имеет до пяти вторичных обмоток и заключено в герметичный бак, заполненный маслом. Корпус электромагнитного устройства служит основанием для монтажа колонны емкостного делителя. Выпускаемые модификации трансформаторов (см. таблицу) на каждое номинальное напряжение могут отличаться значениями входных емкостей делителя, величинами допустимых нагрузок во вторичной цепи, размерами и весом. Трансформаторы могут быть оборудованы системой передачи ВЧ-сигналов. На боковой части бака находится коробка вторичных выводов. Крышка контактной коробки пломбируется с использованием спецболтов для предотвращения несанкционированного доступа.

Технические характеристики

Климатическое исполнение УХЛ1 по ГОСТ 15150-69 в диапазоне от - 60 ° С до + 50° С и У1 в диапазоне от - 45 ° С до + 45° С.

Знак утверждения типа

Знак утверждения типа наносится на эксплуатационную документацию типографическим способом.

Комплектность

Трансформатор напряжения емкостной ECF - 1 шт.

Руководство по эксплуатации - 1 экз.

Паспорт - 1 экз.

Поверка

Осуществляется по ГОСТ 8.216-2011 " ГСИ. Трансформаторы напряжения. Методика поверки".

Основные средства поверки:

-    Трансформаторы напряжения эталонные NVOS (номинальное первичное напряжение 1 10/V3; 220/V3, класс точности 0,01), NUES (номинальное первичное напряжение 330/V3; 500/V3; 750/V3, класс точности 0,05).

-    Прибор сравнения КНТ-03, погрешность напряжения ± (0,001+0,03хА) %, угловая погрешность ±(0,1+0,03хА) мин, где А-значения измеряемой погрешности.

Сведения о методах измерений

Сведения приведены в руководстве по эксплуатации «Трансформаторы напряжения емкостные ECF» фирмы «PFIFFNER Instrument Transformers Ltd.», Швейцария

Нормативные документы, устанавливающие требования к трансформаторам напряжения емкостным ECF

ГОСТ 1983-2001 "Трансформаторы напряжения. Общие технические условия". ГОСТ 8.216-2011 "ГСИ. Трансформаторы напряжения. Методика поверки".

Рекомендации к применению

-    осуществление торговли и товарообменных операций;

-    выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
