| Номер в госреестре | 53727-13 |
| Наименование СИ | Датчики перемещений (деформаций) |
| Обозначение типа СИ | Mini MFA 2, 3542, 3548 |
| Изготовитель | "Walter + Bai AG", Швейцария |
| Год регистрации | 2013 |
| Срок свидетельства | 11.05.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики перемещений (деформаций) Mini MFA 2, 3542, 3548 предназначены для измерения перемещений и деформаций материалов при проведении испытаний материалов на прочность.
Принцип действия датчиков перемещений (деформаций) Mini MFA 2, 3542, 3548 основан на преобразовании удлинения образца в линейное перемещение измерительных щупов, закрепленных на испытуемом образце. Величина перемещения определяется тензорезистивным методом. Перемещение щупов вызывает деформацию образцового резистора, вызывая изменение его сопротивления. Измерительный сигнал поступает по соединительному кабелю в устройство обработки информации.
Контроль деформаций производится путем измерения перемещений на фиксированной длине (измерительной базе).
Датчики 3548 снабжается керамическими наконечниками, позволяющими производить измерения при высоких температурах образцов.
Датчики Mini MFA 2 выпускаются в 3 модификациях, датчики 3542 - в 48 модификациях, датчики 3548 - в 24 модификациях, отличающихся диапазоном измерений. Датчики серии 3542 ST выпускаются с щупами для проведения измерений в диапазоне температур образцов от -40 до +100 °С, серии 3542 HT выпускаются с щупами для проведения измерений в диапазоне температур образцов от -40 до +200 °С. Датчики серии 3548 ST выпускаются с щупами для проведения измерений в диапазоне температур образцов от +20 до +1200 °С, серии 3548 HT выпускаются с щупами для проведения измерений в диапазоне температур образцов от +20 до +1600 °С.

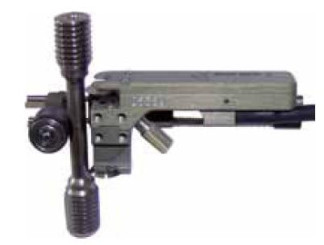

Внешний вид датчиков перемещений (деформаций) Mini MFA 2, 3542, 3548 приведен на рисунках 1-3.
Датчики перемещений (деформаций) Mini MFA 2:
| Наименование модификации | Mini MFA 2-10 | Mini MFA 2-50 | Mini MFA 2-100 |
| Базовая длина, мм | 10 | 50 | 100 |
| Диапазон измерений, мм | -1...2 | ||
| Пределы допускаемой погрешности измерений | ±2 мкм в диапазоне -0.4...0.4 мм; ±0,5 % в диапазонах менее -0,4 мм и более 0,4 мм | ±5 мкм в диапазоне -1.1 мм; ±0,5 % в диапазоне 1.2 мм | ±10 мкм |
Габаритные размеры (ДхШхВ), мм, не более: 50х50х10
Масса, кг, не более: 0,5
| Модификация | Базовая длина, мм | Диапазон измерений, мм | Пределы допускаемой погрешности измерений |
| 3542-10M-005-ST | 10 | -0,5...+0,5 | ±2 мкм в диапазоне -0.4.. .0.4 мм; ±0,5 % в диапазонах менее -0,4 мм и более 0,4 мм |
| 3542-10M-010-ST | -1...+1 | ||
| 3542-10M-020-ST | 2 + 2 - | ||
| 3542-10M-025-ST | -2,5...+2,5 | ||
| 3542-10M-050-ST | -1...+5 | ||
| 3542-10M-100-ST | 0 +1 ,5 0, - | ||
| 3542-12,5M-005-ST | 12,5 | -0,625...+0,625 | ±2 мкм в диапазоне -0.4.. .0.4 мм; ±0,5 % в диапазонах менее -0,4 мм и более 0,4 мм |
| 3542-12,5M-010-ST | 5 ,2 + 5 ,2 - | ||
| 3542-12,5M-020-ST | 2,5...+2,5 | ||
| 3542-12,5M-025-ST | -3,125...+3,125 | ||
| 3542-12,5M-050-ST | -1,25...+6,25 | ||
| 3542-12,5M-100-ST | 0 ,5 2, + 5 2 ,6 0, - | ||
| 3542-25M-005-ST | 25 | 5 ,2 + 5 ,2 - | ±3 мкм в диапазоне -0.6.. .0.6 мм; ±0,5 % в диапазонах менее -0,6 мм и более 0,6 мм |
| 3542-25M-10-ST | -2,5...+2,5 | ||
| 3542-25M-20-ST | 5 + 5 - | ||
| 3542-25M-25-ST | -6,25...+6,25 | ||
| 3542-25M-50-ST | ,5 2, + ,5 2, - | ||
| 3542-25M-100-ST | -1,25...+25 | ||
| 3542-50M-005-ST | 50 | 2,5...+2,5 | ±5 мкм в диапазоне -1.1 мм; ±0,5 % в диапазонах менее -1 мм и более 1 мм |
| 3542-50M-010-ST | 5 + 5 - | ||
| 3542-50M-20-ST | 0 +1 0 - | ||
| 3542-50M-25-ST | ,5 2, + ,5 2, - | ||
| 3542-50M-50-ST | -5...+25 | ||
| 3542-50M-100-ST | -2,5...+50 | ||
| 3542-10M-005-HT | 10 | -0,5...+0,5 | ±2 мкм в диапазоне -0.4.. .0.4 мм; ±0,5 % в диапазонах менее -0,4 мм и более 0,4 мм |
| 3542-10M-010-HT | -1...+1 | ||
| 3542-10M-020-HT | 2 + 2 - | ||
| 3542-10M-025-HT | -2,5...+2,5 | ||
| 3542-10M-050-HT | -1...+5 | ||
| 3542-10M-100-HT | 0 +1 ,5 0, - | ||
| 3542-12,5M-005-HT | 12,5 | -0,625...+0,625 | ±2 мкм в диапазоне -0.4.. .0.4 мм; ±0,5 % в диапазонах менее -0,4 мм и более 0,4 мм |
| 3542-12,5M-010-HT | 5 ,2 + 5 ,2 - | ||
| 3542-12,5M-020-HT | 2,5...+2,5 | ||
| 3542-12,5M-025-HT | -3,125...+3,125 | ||
| 3542-12,5M-050-HT | -1,25...+6,25 | ||
| 3542-12,5M-100-HT | 0 ,5 2, + 5 2 ,6 0, - | ||
| 3542-25M-005-HT | 25 | 5 ,2 + 5 ,2 - | ±3 мкм в диапазоне -0.6.. .0.6 мм; ±0,5 % в диапазонах менее -0,6 мм и более 0,6 мм |
| 3542-25M-10-HT | -2,5...+2,5 | ||
| 3542-25M-20-HT | 5 + 5 - | ||
| 3542-25M-25-HT | -6,25...+6,25 | ||
| 3542-25M-50-HT | ,5 2, + ,5 2, - | ||
| 3542-25M-100-HT | -1,25...+25 |
| Модификация | Базовая длина, мм | Диапазон измерений, мм | Пределы допускаемой погрешности измерений |
| 3542-50M-005-HT | 50 | 2,5...+2,5 | ±5 мкм в диапазоне -1.1 мм; ±0,5 % в диапазонах менее -1 мм и более 1 мм |
| 3542-50M-010-HT | 5 + 5 - | ||
| 3542-50M-20-HT | 0 +1 0 - | ||
| 3542-50M-25-HT | ,5 2, + ,5 2, - | ||
| 3542-50M-50-HT | -5...+25 | ||
| 3542-50M-100-HT | -2,5...+50 |
Габаритные размеры (ДхШхВ), мм, не более: Масса, кг, не более:
100х100х30
0,5
Датчики перемещений (деформаций) 3548:
| Модификация | Базовая длина, мм | Диапазон измерений, мм | Пределы допускаемой погрешности измерений |
| 3548-10M-010-ST | 10 | -1...+1 | ±2 мкм в диапазоне -0.4.. .0.4 мм; ±0,5 % в диапазонах менее -0,4 мм и более 0,4 мм |
| 3548-10M-020-ST | 2 + 2 - | ||
| 3548-10M-050-ST | -2,5...+5,0 | ||
| 3548-10M-100-ST | 0 +1 ,5 0, - | ||
| 3548-25M-010-ST | 25 | -2,5...+2,5 | ±3 мкм в диапазоне -0.6.. .0.6 мм; ±0,5% в диапазонах менее -0,6 мм и более 0,6 мм |
| 3548-25M-20-ST | 5 + 5 - | ||
| 3548-25M-50-ST | ,5 2, + 5 ,2 6, - | ||
| 3548-25M-100-ST | -1,25...+25,0 | ||
| 3548-50M-010-ST | 50 | 5 + 5 - | ±5 мкм в диапазоне -1.1 мм; ±0,5 % в диапазонах менее -1 мм и более 1 мм |
| 3548-50M-20-ST | 0 +1 0 - | ||
| 3548-50M-50-ST | 5 2 + 2, - | ||
| 3548-50M-100-ST | -2,5...+50 | ||
| 3548-10M-010-HT | 10 | -1...+1 | ±2 мкм в диапазоне -0.4.. .0.4 мм; ±0,5 % в диапазонах менее -0,4 мм и более 0,4 мм |
| 3548-10M-020-HT | 2 + 2 - | ||
| 3548-10M-050-HT | -2,5...+5,0 | ||
| 3548-10M-100-HT | 0 +1 ,5 0, - | ||
| 3548-25M-010-HT | 25 | -2,5...+2,5 | ±3 мкм в диапазоне -0.6.. .0.6 мм; ±0,5 % в диапазонах менее -0,6 мм и более 0,6 мм |
| 3548-25M-20-HT | 5 + 5 - | ||
| 3548-25M-50-HT | ,5 2, + 5 ,2 6, - | ||
| 3548-25M-100-HT | -1,25...+25,0 | ||
| 3548-50M-010-HT | 50 | 5 + 5 - | ±5 мкм в диапазоне -1.1 мм; ±0,5 % в диапазонах менее -1 мм и более 1 мм |
| 3548-50M-20-HT | 0 +1 0 - | ||
| 3548-50M-50-HT | 5 2 + 2, - | ||
| 3548-50M-100-HT | -2,5.+50 |
Габаритные размеры (ДхШхВ), мм, не более: 100х50х30
Масса, кг, не более: 0,5 Условия эксплуатации:
- температура, °С 20 ± 5
- относительная влажность, % 60 ± 20
- давление, кПа 84.106
Знак утверждения типа наносится на титульный лист Руководства по эксплуатации в верхнем левом углу типографским способом.
Я
Всего листов 5
| 1. | Датчик перемещений (деформаций) | 1 шт. |
| 2. | Руководство по эксплуатации «Датчики перемещений (деформаций) | |
| Mini MFA 2, 3542, 3548. Руководство по эксплуатации» | 1 экз. | |
| 3. | Методика поверки МП ТИнТ 80-2012 «Датчики перемещений | |
| (деформаций) Mini MFA 2, 3542, 3548. Методика поверки» | 1 экз. |
осуществляется по документу МП ТИнТ 80-2012 «Датчики перемещений (деформаций) Mini MFA 2, 3542, 3548. Методика поверки», утвержденному ГЦИ СИ ООО «ТестИнТех» 29 ноября
2012 г.
Основными средствами поверки являются:
- калибратор датчиков деформаций, 0...100 мм, основная погрешность ±0,02% (не менее 0,2 мкм)
Метод измерений изложен в документе «Датчики перемещений (деформаций) Mini MFA 2, 3542, 3548. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к датчикам перемещений (деформаций) Mini MFA 2, 3542, 3548
1. ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1 • 10-9 .... 50 м и длин волн в диапазоне 0,2.. 50 мкм».
2. ГОСТ 1497-84 «Металлы. Методы испытаний на растяжение».
3. Техническая документация фирмы «Walter+Bai AG», Швейцария.
- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
