Датчики перемещений (деформаций) MFL, 53730-13

Назначение

Датчики перемещений (деформаций) MFL предназначены для измерения деформаций материалов при проведении испытаний материалов на прочность.

Описание

Принцип действия датчиков перемещений (деформаций) MFL основан на преобразовании удлинения образца в перемещение измерительных щупов, закрепляющихся на испытуемом образце. Величина деформации определяется посредством тензорезисторов, установленных на перемещающихся щупах. Измеренная величина деформации передается на моторы, перемещающие щупы вдоль направляющей и поддерживающие постоянное измерительное усилие в продольном направлении. Удлинение образца (равное суммарному перемещению измерительных щупов) определяется посредством растровой линейки. Измерительный сигнал по соединительному кабелю поступает в устройство обработки информации.

Датчики перемещений (деформаций) MFL изготавливаются в 2 модификациях, отличающихся диапазоном измерений.

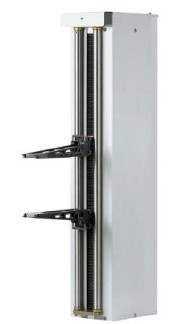

Внешний вид датчиков перемещений (деформаций) MFL приведен на рисунке 1:

Рис. 1. Внешний вид датчиков перемещений (деформаций) MFL.

Технические характеристики

Габаритные размеры (ДхШхВ), мм, не более: Масса, кг, не более:

452х148х823

15

Условия эксплуатации:

-    температура, °С    20 ± 5

-    относительная влажность, %    60 ± 20

-    давление, кПа    84.106

Знак утверждения типа

Знак утверждения типа наносится на титульный лист Руководства по эксплуатации в верхнем левом углу типографским способом.

Комплектность

1.    Датчик перемещений (деформаций) MFL    1 шт.

2.    Руководство по эксплуатации «Датчики перемещений (деформаций)

MFL. Руководство по эксплуатации»    1 экз.

3.    Методика поверки МП ТИнТ 76-2012 «Датчики перемещений

(деформаций) MFL. Методика поверки»    1 экз.

Поверка

осуществляется по документу МП ТИнТ 76-2012 «Датчики перемещений (деформаций) MFL. Методика поверки», утвержденному ГЦИ СИ ООО «ТестИнТех» 29 ноября 2012 г.

Основные средства поверки:

-    лазерная измерительная система, основная погрешность ±1 мкм/м.

Сведения о методах измерений

Метод измерений изложен в документе «Датчики перемещений (деформаций) MFL. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к датчикам перемещений (деформаций) MFL

1.    ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1 • 10-9 .... 50 м и длин волн в диапазоне 0,2.. 50 мкм».

2.    ГОСТ 1497-84 «Металлы. Методы испытаний на растяжение».

3.    Техническая документация фирмы «Walter+Bai AG», Швейцария.

Рекомендации к применению

- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
