Назначение
Датчики перемещений (деформаций) 3648 предназначены для измерения перемещений и деформаций материалов при проведении испытаний материалов на прочность.
Описание
Принцип действия датчиков перемещений (деформаций) 3648 основан на преобразовании удлинения образца в перемещение измерительных щупов, закрепленных на испытуемом образце. Величина перемещения определяется емкостным методом. Перемещение щупов вызывает изменение расстояния между обкладками образцового конденсатора, вызывая изменение его емкости. Измерительный сигнал поступает по соединительному кабелю в устройство обработки информации.
Контроль деформаций производится путем измерения перемещений на фиксированной
длине (измерительной базе). Датчик оборудован керамическими щупами для проведения измерений при высоких температурах измеряемого образца.
Датчики перемещений (деформаций) 3648 выпускаются в 6 модификациях, отличающихся диапазоном измерений. Модификации серии ST комплектуются щупами для проведения измерений в диапазоне температур образца от +20 до +1200 °С, серии НТ - в диапазоне температур образца от +20 до +1600 °С.

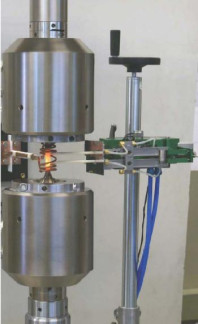

Внешний вид датчиков перемещений (деформаций) 3648 приведен на рисунке 1.
Модификация | Диапазон измерений, мм | Пределы допускаемой погрешности измерений | Базовая длина, мм |
3648-10M-10- ST | ±1 | ±1 мкм в диапазоне -0.2.. .0.2 мм; ±0,5 % в диапазонах менее -0,2 мм и более 0,2 мм | 10 |
3648-25M- 2,5-ST | ±2.5 | ±3 мкм в диапазоне -0.6.. .0.6 мм; ±0,5 % в диапазонах менее -0,6 мм и более 0,6 мм | 25 |
3648-12,5M- 1,25-ST | ±1.25 | ±1 мкм в диапазоне -0.2.. .0.2 мм; ±0,5 % в диапазонах менее -0,2 мм и более 0,2 | мм | ,5 |
3648-10M-10- HT | ±1 | ±1 мкм в диапазоне -0.2.. .0.2 мм; ±0,5 % в диапазонах менее -0,2 мм и более 0,2 | мм | 10 |
3648-25M- 2,5-HT | ±2.5 | ±3 мкм в диапазоне -0.6.. .0.6 мм; ±0,5 % в диапазонах менее -0,6 мм и более 0,6 | мм | 25 |
3648-12,5M- 1,25-HT | ±1.25 | ±1 мкм в диапазоне -0.2.. .0.2 мм; ±0,5 % в диапазонах менее -0,2 мм и более 0,2 | мм | ,5 |
Габаритные размеры (ДхШх | В), мм, не более: | 210х38х33 |
Масса, кг, не более: 2
Условия эксплуатации:
- температура, °С 20 ± 5
- относительная влажность, % 60 ± 20
- давление, кПа 84.106
Знак утверждения типа
Знак утверждения типа наносится на титульный лист Руководства по эксплуатации в верхнем левом углу типографским способом.
Комплектность
1. | Датчик перемещений (деформаций) | 1 шт. |
2. | Руководство по эксплуатации «Датчики перемещений (деформаций) | |
| 3648. Руководство по эксплуатации» | 1 экз. |
3. | Методика поверки МП ТИнТ 81-2012 «Датчики перемещений | |
| (деформаций) 3648. Методика поверки» | 1 экз. |
Поверка
осуществляется по документу МП ТИнТ 81-2012 «Датчики перемещений (деформаций) 3648. Методика поверки», утвержденному ГЦИ СИ ООО «ТестИнТех» 29 ноября 2012 г.
Основными средствами поверки являются:
- калибратор датчиков деформаций, 0.100 мм, основная погрешность ±0,02% (не менее
0,2 мкм)
Сведения о методах измерений
Метод измерений изложен в документе «Датчики перемещений (деформаций) 3648. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к датчикам перемещений (деформаций) 3648
1. ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1 • 10-9 .... 50 м и длин волн в диапазоне 0,2.. 50 мкм».
2. ГОСТ 1497-84 «Металлы. Методы испытаний на растяжение».
3. Техническая документация фирмы «Walter+Bai AG», Швейцария.
Рекомендации к применению
- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
Фирма «Walter+Bai AG», Швейцария Industriestrasse 4, 8224 Lonningen, Schweiz
ООО «МЕЛИТЭК»
