| Номер в госреестре | 53739-13 |
| Наименование СИ | Приборы для измерений параметров шероховатости поверхности |
| Обозначение типа СИ | Hommel-Etamic W5 |
| Изготовитель | "HOMMEL-ETAMIC GmbH", Германия |
| Год регистрации | 2013 |
| Срок свидетельства | 07.05.2024 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Приборы HOMMEL-ETAMIC W5 предназначены для измерений параметров шероховатости поверхности изделий, сечение которых в плоскости измерения представляет прямую линию (на цилиндрических поверхностях; в отверстиях; на плоских поверхностях; в глубоких отверстиях малого диаметра) в цехах и лабораториях промышленных предприятий.
Действие прибора основано на принципе ощупывания неровностей исследуемой поверхности алмазной иглой щупа и преобразования возникающих при этом механических колебаний щупа в изменения напряжения, пропорциональные этим колебаниям, которые усиливаются и преобразуются электронным блоком. Результаты измерения выводятся на жидкокристаллический цветной дисплей. Щуп прибора оснащен прозрачным кожухом и подсветкой для удобства работы. Накладная призма позволяет выполнять измерения на небольших валах диаметром от 10 мм.

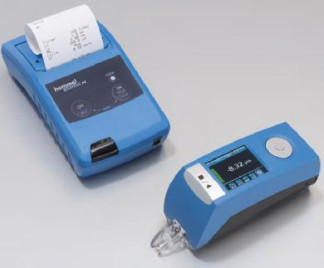

В комплект поставки прибора входит термопринтер HOMMEL-ETAMIC P5, предназначенный для вывода результатов измерения. Термопринтер подключается к прибору посредством Bluetooth.
Данные с прибора могут быть обработаны программой TURBO DATAWIN. Программа дает возможность для дополнительного анализа и графического представления информации, а также ее сохранения на внешнем носителе.
Приборы для измерения параметров шероховатости поверхности HOMMEL-ETAMIC W5 имеют в своем составе программное обеспечение (ПО), встроенное в аппаратное устройство СИ, разработанное для конкретной измерительной задачи, осуществляющее измерительные функции, функции индикации и передачи измерительной информации.
Вычислительный алгоритм расположен в заранее скомпилированных бинарных файлах и не может быть модифицирован. ПО блокирует редактирование для пользователей и не позволяет удалять, создавать новые элементы или редактировать отчеты.
Идентификационные данные программного обеспечения приведены в таблице
| Наименование программного обеспечения | Идентификацион ное наименование программного обеспечения | Номер версии (идентификацио нный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| W5 | W5_V01_03 | 1.03 | 364E333BE9778 9F1BF90F17B8F CA214E | MD5 |
Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют.
Защита программного обеспечения приборов для измерения параметров шероховатости поверхности HOMMEL-ETAMIC W5 соответствует уровню «А» по МИ 3286-2010.
| Измеряемые параметры шероховатости | Ra, Rz, Rmax(Rt), Rq, RSm, Rmr(c) , RSK, Rk, Rpk, Rvk, Rp, Rpm, RPc, R3z, V0 |
| Диапазон измерений, мкм: - щуп T1E - щуп T3E | ±100 320 (-210/+110) |
| Разрешение, мкм | 0,005 |
| Отсечка шага Хс, мм | 0,25; 0,8; 2,5 |
| Скорость перемещения датчика, мм/сек | 0,15; 0,5; 1,0 |
| Радиус кривизны щупа, мкм | 2 |
| Предел допускаемой основной погрешности прибора по параметру Ra, % | 5 |
| Г абаритные размеры, мм, не более -длина; -ширина; -высота | 118 56 62 |
| Масса, кг, не более | 0,27 |
| Электрическое питание: | |
| От батареи напряжением, В | 9 |
| От сети переменного тока напряжением, В | 220 |
| Диапазон рабочих температур, °С | От +5 до +40 |
| Относительная влажность воздуха, % | не более 85, без образования конденсата |
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским методом и методом наклейки на корпус прибора.
Поставляется в комплекте с принадлежностями в упаковке для хранения и переноски.
- прибор HOMMEL-ET AMIC W5;
- штепсельный блок питания;
- 4 шт. (зависит от стандарта страны) сменных штепсельных вилки для штепсельного бока питания (PSAR-Clip);
- щуп для измерения шероховатости T№;
- отвертка-шестигранник SW2;
- USB-кабель, 3 м, USB-A/мини-штекер USB;
- защитный кожух щупа;
- руководство по эксплуатации;
- методика поверки.
осуществляется по документу МП 53739-13 «Приборы для измерений параметров шероховатости поверхности HOMMEL-ETAMIC W5. Методика поверки», разработанному и утвержденному ГЦИ СИ ФГУП «ВНИИМС» в октябре 2012 года и включенному в комплект поставки.
Основные средства поверки:
Образцы шероховатости поверхности (сравнения) по ГОСТ 9378-93.
Меры для поверки приборов для измерений шероховатости поверхности PGN 1, PGN 3, PGN 10, PEN 10-1(Госреестр № 52740-13)/
Сведения о методах измерений содержатся в документе «Приборы для измерений параметров шероховатости поверхности HOMMEL-ETAMIC W5. Руководство по эксплуатации»
Нормативные и технические документы, устанавливающие требования к приборам для измерения параметров шероховатости поверхности HOMMEL-ETAMIC W5
ГОСТ 8.296-78 «ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений параметров шероховатости Rmax и Rz в диапазоне
0,025.1600 мкм»
Техническая документация фирмы Hommel-Etamic GmbH, Германия.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 146 |
| Поверителей | 19 |
| Актуальность данных | 19.11.2024 |
