| Номер в госреестре | 53740-13 |
| Наименование СИ | Машины испытательные |
| Обозначение типа СИ | РМ-М |
| Изготовитель | ООО "Завод испытательных приборов и оборудования" (ЗИПО), г.Армавир |
| Год регистрации | 2013 |
| Срок свидетельства | 06.06.2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Машины испытательные РМ-М (далее - машины) предназначены для измерений силы при проведении статических испытаний сварных соединений на растяжение и изгиб.
Принцип действия машин заключается в измерении силы, задаваемой с помощью гидравлического привода, при деформации образцов до разрушения при контролируемой скорости нагружения. Испытываемые образцы устанавливаются в захваты нагружающего устройства, а насосная установка обеспечивает необходимое давление в его гидроцилиндрах, контролируемое оператором по показаниям системы измерения от электрического сигнала датчика давления.

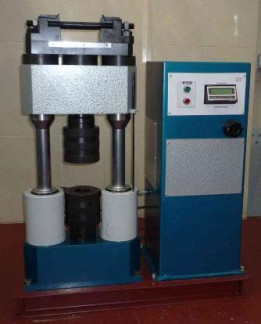

Машины состоят из двухколонного (двухцилиндрового) нагружающего устройства с захватами и насосной станции с цифровой системой измерения прилагаемой силы и скорости нагружения образцов.
Машины имеют три модификации, отличающиеся диапазонами измерений силы и дискретностью цифрового отсчетного устройства.
Диапазон измерений силы, дискретность цифрового отсчетного устройства, диапазон скоростей нагружения приведены в таблице 1.
Таблица 1
| Наименование характеристики | Модификации | ||
| РМ-25М | РМ-50М | РМ-60М | |
| Диапазон измерений силы при испытании на растяжение, кН | от 5 до 250 | от 10 до 500 | от 10 до 600 |
| Диапазон измерений силы при испытании на изгиб, кН | от 5 до 250 | от 10 до 300 | от 10 до 300 |
| Дискретность цифрового отсчетного устройства, кН | 0,01 | 0,01 | 0,01 |
| Диапазон скоростей нагружения, кН/с | от 0,2 до 25 | от 0,5 до 50 | от 0,5 до 50 |
Пределы допускаемой относительной погрешности измерений силы при прямом
ходе, % от измеряемой величины*........................................................................± 1
Размах показаний измерений силы при прямом ходе,
% от измеряемой величины, не более*.................................................................... 1
Вариация показаний между прямым и обратным ходом,
% от измеряемой величины, не более*.....................................................................3
* Характеристики приведены для нормальных условий по ГОСТ 15150-69
| Рабочий ход активного захвата, мм, не менее............................ | ................ 150 |
| Высота рабочего пространства, включая ход активного захвата, | |
| мм, не менее.................................................................................... | ................270 |
| Пределы допускаемой относительной погрешности поддержания скорости | |
| нагружения, % от измеряемой величины................................................ | ................± 20 |
| Наибольшее расстояние между опорами при испытании на изгиб, | |
| мм, не менее................................................................................... | ................ 160 |
| Длина опоры для испытания на изгиб, мм, не менее................... | .................60 |
| Питание машин от трехфазной сети переменного тока: | |
| - напряжение, В....................................................................... | ..... от 360 до 440 |
| - частота, Гц............................................................................ | ........ от 49 до 51 |
| Потребляемая мощность, кВт, не более..................................... | ................ 1,6 |
| Габаритные размеры нагружающего устройства, мм, не более | |
| (длина, ширина, высота)..................................................................... | .. 550, 270, 1200 |
| Габаритные размеры насосной станции, мм, не более | |
| (длина, ширина, высота)..................................................................... | . 530, 530, 1550 |
| Масса нагружающего устройства, кг, не более.......................... | ................500 |
| Масса насосной станции, кг, не более...................................... | ................300 |
| Вероятность безотказной работы за 1000 часов.......................... | .................0,9 |
Знак утверждения типа наносится на табличках, расположенных на нагружающем устройстве и насосной станции фотохимическим способом, и на титульном листе руководства по эксплуатации типографским способом.
1. Нагружающее устройство - 1 шт.;
2. Насосная станция - 1 шт.;
3. Руководство по эксплуатации - 1 экз.
4. Методика поверки МП 2301-247-2013 - 1 экз.
осуществляется по документу МП 2301-247-2013 «Машины испытательные РМ-М. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 28.02.2013 г.
Основные средства поверки: динамометры 2-го разряда по ГОСТ Р 8.663-2009, пределы допускаемых значений доверительных границ относительной погрешности
5 = 0,24 %.
изложены в руководстве по эксплуатации «Машины испытательные РМ-М. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к машинам испытательным РМ-М
1. ГОСТ Р 8.663-2009 ГСИ. Государственная поверочная схема для средств измерений силы.
2. ГОСТ 6996-66 Сварные соединения. Методы определения механических
свойств.
3. ЗИП00.095.004 ТУ Машины испытательные РМ-М. Технические условия.
выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
