Назначение
Копры маятниковые MPX (далее - копры) предназначены для измерения энергии разрушения образцов при испытаниях материалов на ударный изгиб.
Описание
Принцип действия копров MPX основан на измерении величины энергии, затраченной на разрушение образца при ударе молотом маятника, свободно качающегося в поле силы тяжести. С маятником связан датчик угла поворота на базе фотоэлектрического преобразователя, регистрирующий начальный и конечный углы поворота маятника. Энергия, затраченная на разрушение образца, определяется как разность потенциальной энергии маятника в начале падения и потенциальной энергии в точке взлёта маятника. Значение потенциальной энергии определяется массой и углом отклонения маятника.
Конструктивно копры состоят из стойки с осью в подшипниках, маятника, закрепленного на оси с возможностью свободного поворота, опор образца и спускового механизма. Спусковой механизм служит для удержания маятника на определенном угле, соответствующем номинальному значению потенциальной энергии данного маятника, а также для сброса маятника при испытании. Копры оснащены электромеханическим приводом подъема маятника. Для защиты от разлетающихся осколков образцов и для ограничения доступа оператора в рабочую зону в процессе испытания копры оснащаются ограждением рабочей зоны.
Для установки требуемого значения потенциальной энергии предусмотрена возможность установки одного из маятников, входящих в комплект поставки.
Блок управления с контроллером расположены в шкафу управления. Управление копром осуществляется с помощью панели управления; для задания параметров испытаний и обработки результатов измерений используется персональный компьютер с установленным программным обеспечением.

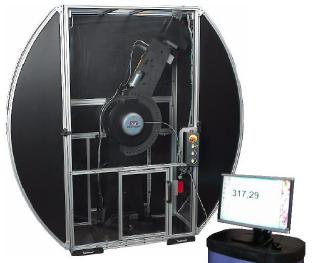

Внешний вид копров маятниковых МРХ приведен на рис. 1.
Копры выпускают в 6 модификациях, отличающихся максимально допустимой величиной номинального значения энергии используемого маятника.
Программное обеспечение
Идентификационные данные программного обеспечения:
Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
Fracta | Fracta Software | 3.1.1 и выше | d8975f89db4525d1d d202b6e2a931f32 | MD5 |
Impulse | Impulse Testing Software | 3.5.75 и выше | 0ae83889c91ecb368 84b32ca8834c992 | MD5 |
Программное обеспечение (ПО) защищено от несанкционированного доступа паролями различных уровней доступа. Реализованы средства фиксации доступа в журнале событий. Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Технические характеристики
Характеристика | Модификация |
150MPX | 300MPX | 450MPX | 600MPX | 750MPX | 900MPX |
1. Номинальное значение потенциальной энергии сменного маятника, Дж | 150 | 300 | 450 | 600 | 750 | 900 |
2. Допускаемое отклонение запаса потенциальной энергии маятника от номинального значения, % | ± 0.5 |
3. Диапазон измерения энергии, Дж | 15 - 120 | 30 - 240 | 45 - 360 | 60 - 480 | 75 - 600 | 90 - 720 |
4. Предел допускаемой абсолютной погрешности измерения энергии, Дж | ± 1.5 | ± 3 | ± 4.5 | ± 6 | ± 7.5 | ± 9 |
5. Потеря энергии при свободном качании маятника за половину полного колебания, % | 0.5 |
6. Скорость маятника в момент удара, м/с | 5.3 ± 0.5 |
7. Габаритные размеры (длина х ширина х высота), не более, мм | 1900 х 1000 х1900 |
8. Масса, не более, кг | 900 |
Условия эксплуатации:
- температура, °С 15.30
- относительная влажность, % 60 ± 20
- давление, кПа 84.106
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации и методом офсетной печати на табличку, прикрепляемую к корпусу копров.
Комплектность
1. Копер маятниковый MPX 1 шт.
2. Защитное ограждение 1 шт
3. Персональный компьютер с программным обеспечением 1 шт
4. Комплект маятников
5. Комплект принадлежностей
Лист № 3 Всего листов 3 1 комп.* 1 комп.
1 шт.
1 шт.
1 шт.
6. Транспортировочный ящик
7. Руководство по эксплуатации «Копры маятниковые MPX. Руководство
по эксплуатации»
8. Методика поверки МП РТ 1850-2013 «Копры маятниковые MPX.
Методика поверки»
* - количество маятников в комплекте в зависимости от требований заказчика
Поверка
осуществляется по документу МП РТ 1850-2013 «Копры маятниковые MPX. Методика поверки», утвержденному в ГЦИ СИ ФБУ «Ростест-Москва» 11 января 2013 г.
Основные средства поверки:
- Квадрант оптический, основная погрешность ±30";
- Секундомер механический, класс 2;
- Динамометр сжатия, разряд 2 по ГОСТ 8.663-09.
Сведения о методах измерений
Методы выполнения измерений копрами маятниковыми MPX приведены в документе «Копры маятниковые MPX. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к копрам маятниковым MPX
- ГОСТ 9454-78 «Металлы. Метод испытания на ударный изгиб при пониженной, комнатной и повышенной температурах».
- Техническая документация фирмы Instron - division of ITW Limited, США.
Рекомендации к применению
- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
