Тахометры электронные ПТ8114, 53743-13

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Тахометры электронные ПТ8114 Назначение средства измерений

Тахометр электронный ПТ8114 (далее - тахометр) предназначен для измерения частоты вращения коленчатого вала двигателей.

Описание

Источниками входного сигнала для тахометра служат: фазная обмотка «W» генератора автомобиля, блок управления двигателем или датчик импульсного типа.

Тахометр оснащён счётчиком учёта суммарного и текущего времени (с момента старта двигателя), а также времени работы двигателя. Тахометр выполнен в пластмассовом корпусе с крышкой. В корпусе тахометра размещён измерительный механизм, лицевая сторона защищена стеклом. Тахометр оснащён дисплеем и кнопкой, расположенной на лицевой панели, предназначенной для переключения режимов (режима работы и режима ввода программируемых значений). Шкала выполнена по форме круговой, угол разворота шкалы составляет 215°. Подключение тахометра обеспечивается штыревой контактной соединительной колодкой в составе корпуса.

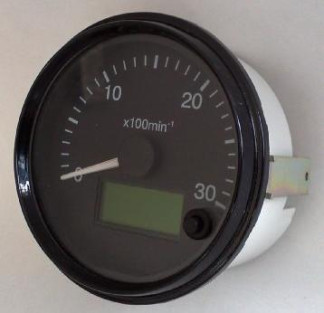

Общий вид тахометра, схема пломбировки, места для нанесения оттисков клейм и фотография указаны на рисунках 1 и 2.

Передаточное отношение от коленчатого вала к валу генератора изменяется в диапазоне от 1,50 до 5,00 с шагом 0,01 и числом пар полюсов от 1 до 8. Для применения в разных модификациях автомобилей, при работе от датчика или блока управления в тахометре имеется возможность предварительной установки потребителем программируемого коэффициента в диапазоне от 3 до 30 с шагом 0,1.

В режиме ввода программируемых значений возможно изменение следующих параметров: выбор источника сигнала, число пар полюсов, передаточное отношение, программируемый коэффициент, границы включения индикатора повышенные, оптимальные, пониженные обороты, а также изменения пароля. Режим ввода программируемых значений защищён паролем.

Программное обеспечение

Программное обеспечение, используемое для управления тахометром и получения результатов измерений, является встроенным.

ПО реализует функциональность тахометра (сбор, обработку и представление измерительной информации), устанавливается на этапе изготовления и в процессе эксплуатации изменено быть не может.

Все ПО является метрологически значимым.

Идентификационные данные программного обеспечения

Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Технические характеристики

1    Диапазон измерений частоты вращения, мин-1    от 0 до 3000.

2    Пределы допускаемой приведенной погрешности ,% от

нормирующего значения    ± 2,5

Лист № 4 Всего листов 5

Нормирующее значение равно частоте входного сигнала, соответствующей конечному значению диапазона измерений.

3    Диапазон рабочих температур эксплуатации, °С    от минус 45 до плюс 60 Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающего воздуха от нормального значения (20 ± 5) °С до любой температуры в пределах диапазона рабочих температур от минус 45 °С до плюс 60 °С, на каждые 10 °С изменения температуры не должны превышать 0,5 предела допускаемого значения основной погрешности.

4    Пределы допускаемого значения относительной погрешности счётчика для учета времени работы двигателя, %    ± 0,5

5    Вариация показаний, % от нормирующего значения, не более    2,5

6    Номинальное напряжение постоянного тока системы электрооборудования, В    24

7    Потребляемая мощность по цепи питания, Вт, не более    11

8    Масса тахометра, кг, не более    0,45

9    Габаритные размеры, мм, не более    0110х77

10    Вид климатического исполнения    У2Т2

11    Изделие неремонтируемое.

12    Значение гамма-процентной наработки до отказа - 800000 км пробега (или 13333 моточасов) при у=90 % .

Знак утверждения типа

Знак утверждения типа наносят на заднюю сторону тахометра методом штемпелевания (наклейки) и на эксплуатационный документ типографским способом.

Комплектность

Комплект поставки прибора представлен в таблице Таблица

Поверка

осуществляется по документу МП 253-13-08 «Методика поверки», утверждённому ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в январе 2013 г.

Основные средства поверки:

-    генератор сигналов низкочастотный Г3-109. Диапазон частот от 20 Гц до 200 кГц.

-    прибор комбинированный Щ301-1. Диапазон измерений от 0 до 1 А. Диапазон входного напряжения от 0 до 1000 В. Класс точности 0,1.

Сведения о методах измерений

приведены в документе « Тахометр электронный ПТ8114. Руководство по эксплуатации 3ПМ.499.422 РЭ»

Лист № 5 Всего листов 5

Нормативные и технические документы, устанавливающие требования к тахометрам электронным ПТ8114

1.    ГОСТ 3940-2004 «Электрооборудование автотракторное. Общие технические условия».

2.    ГОСТ 25651-83 «Приборы автомобилей контрольно-измерительные. Общие технические требования. Методы испытаний».

3.    ТУ BY 300125187.239-2010 «Тахометр электронный ПТ8114».

Рекомендации к применению

вне сферы государственного регулирования.
