| Номер в госреестре | 53756-13 |
| Наименование СИ | Комплексы фотограмметрические |
| Обозначение типа СИ | Ракурс |
| Изготовитель | ООО "Лаборатория цифрового зрения", г.С.-Петербург |
| Год регистрации | 2013 |
| Срок свидетельства | 06.06.2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Комплексы фотограмметрические «Ракурс» (далее - комплексы) предназначены для измерений расстояний между объектами на месте дорожно-транспортного происшествия, фотофиксации и построения схем участков места происшествия.
Принцип действия комплексов основан на определении расстояний между объектами методом фотограмметрии по двум цифровым фотографиям, сделанным с разных точек, расстояние между которыми является базой съемки. Для координатной и размерной привязки используется мерный объект, размещаемый в поле зрения фотокамеры. После съемки цифровые фотографии передаются в персональный компьютер, оснащенный специализированным программным обеспечением (ПО), для обработки результатов измерений и построения схемы участка.
Комплекс включает в себя:
- цифровую фотокамеру, прошедшую процедуру калибровки при изготовлении комплекса;
- мерный объект;
- персональный компьютер (ПК), оснащенный специализированным ПО.

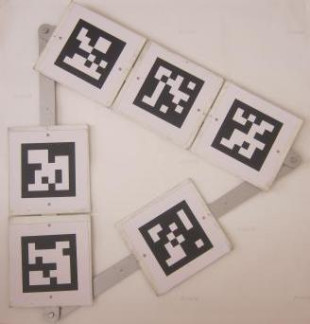

На рис. 1 представлен общий вид мерного объекта в рабочем состоянии.
В комплексах используется автономное специализированное ПО установленное на ПК, входящий в комплект поставки комплекса.
ПО предназначено для обработки цифровых фотографий фотограмметрическими методами, в результате которой определяются трехмерные координаты выбранных точек объектов и их взаимное расположение. Полученные данные позволяют построить схему участка и определить расстояние между выбранными точками. Полученные данные могут быть экспортированы в файлы обменного формата dxf.
Для защиты программного обеспечения от несанкционированного вмешательства, которое может привести к искажению результатов измерений, предусмотрена защита в виде проверки целостности программного кода метрологической библиотеки, проверки идентификационного номера аппаратного обеспечения.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентифи кационный номер) программ ного обеспече ния | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификато ра программного обеспечения |
| Автономное программное обеспечение для 32-битной архитектуры ПК | RakursMetrologyDLL.dll | 1.0 | 38c9adf7a7acc0 cbd604cfd21a30 f654 | MD5 |
| Автономное программное обеспечение для 64-битной архитектуры ПК | RakursMetrologyDLL64.dll | 1.0 | 4d37630efff151 9f36bdd9e0ef41 3110 | MD5 |
Таблица 2
| Наименование характеристики | Значение |
| Диапазон измерений расстояний , м - при размере базы съемки от 2 до 3,5 м - при размере базы съемки от 3,5 до 10 м | от 0,1 до 30 от 0,1 до 55 |
| Расстояние от точки съемки до конца измеряемого отрезка, м - при размере базы съемки от 2 до 3,5 м - при размере базы съемки от 3,5 до 10 м | от 1,5 до 30 от 1,5 до 55 |
| Пределы допускаемой абсолютной погрешности измерений расстояний, мм: - при размере базы съемки от 2 до 3,5 м - при размере базы съемки от 3,5 до 7,5 м - при размере базы съемки от 7,5 до 10 м | ±(10 + 6L + 0,5M2) ±(10 + 8,5L + 0,4M2) ±(10 + 5,5L + 0,15M2), где L - измеряемое расстояние, м; M - максимальное расстояние от точки съемки до конца измеряемого отрезка, м. |
| Цифровая фотокамера: - разрешение фотографий, Мпикс, не менее - угол поля зрения, градус, не менее - наличие режима ручной фокусировки | 10 40 да |
| Размеры маркера мерного объекта, мм - длина - ширина | 173,0±0,5 173,0±0,5 |
| Условия эксплуатации: - температура окружающего воздуха при съемке, °С - температура окружающего воздуха при фотограмметрической обработке, °С - относительная влажность окружающего воздуха при температуре 30 °С, %, не более | от минус 20 до 40 от 5 до 40 95 |
| Габаритные размеры мерного объекта, мм, не более: - в сложенном состоянии - в рабочем состоянии | 1000х260х40 1000х1000х40 |
| Масса мерного объекта, кг, не более | 2,7 |
| Средний срок службы, лет | 10 |
| Средняя наработка на отказ, ч | 6000 |
Знак утверждения типа наносится на титульный лист паспорта типографским способом, а также на маркировочной шильде на мерном объекте.
_Таблица 3
| Наименование | Количество, шт. |
| Цифровая фотокамера* | 1 |
| Мерный объект | 1 |
| ПК с установленным специализированным ПО | 1 |
| Кабель связи цифровой камеры с ПК | 1 |
| Паспорт «Ракурс» ПС | 1 |
| Методика поверки МП 2511/0002-13 | 1 |
* Модель и заводской номер фотокамеры должны быть указаны в паспорте комплекса.
осуществляется по документу МП 2511/0002-13 «Комплексы фотограмметрические «Ракурс». Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева» в апреле 2013 г.
Основные средства поверки: дальномер лазерный GLM 250 VF; диапазон измерений расстояний от 1 до 250 м, абсолютная погрешность измерений расстояний не более ±(1+0,05 D10-3) мм.
приведены в паспорте.
Нормативные и технические документы, устанавливающие требования к комплексам фотограмметрическим «Ракурс»
1. ГОСТ Р 8.763-2011. Государственная поверочная схема для средств измерений длины в диапазоне от 10-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм.
2. ТУ4011-02-69169793-2012 «Комплексы фотограмметрические «Ракурс». Технические условия».
Выполнение поручений суда, органов прокуратуры, государственных органов исполнительной власти.
