| Номер в госреестре | 53757-13 |
| Наименование СИ | Преобразователи акустической эмиссии резонансные |
| Обозначение типа СИ | GT200UB |
| Изготовитель | Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест"), Нижегородская обл., г. Саров |
| Год регистрации | 2013 |
| Срок свидетельства | 07.05.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Преобразователи акустической эмиссии резонансные GT200UB (далее -преобразователи GT200UB) предназначены для измерений колебательного смещения или скорости смещения поверхности твердых тел в диапазоне частот от 130 до 200 кГц.
Принцип действия преобразователя GT200UB основан на использовании пьезоэлектрического эффекта, при котором колебательные смещения или скорости смещения поверхности твердых тел преобразуются в электрические сигналы с помощью пьезокерамических преобразователей.
Конструктивно преобразователь GT200UB выполнен в виде цилиндрического корпуса из титанового сплава, внутри которого расположен пьезокерамический чувствительный элемент. Конструкция преобразователя GT200UB пылевлагонепроницаемая.
Преобразователь GT200UB имеет электрическую изоляцию чувствительного элемента от корпуса и неразъёмный 2-х жильный 2-х экранированный кабель типа 89463-Twinax-Bluy Hose cable и встроенный усилитель.
Органов управления, расположенных непосредственно на преобразователе GT200UB, не имеется.

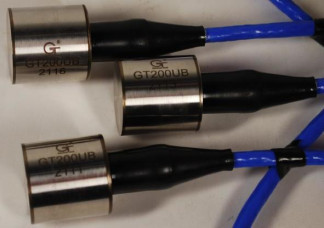

Внешний вид преобразователей GT200UB приведен на рисунках 1 - 3.
Рисунок 2 - Вид сбоку
Основные метрологические и технические характеристики преобразователей GT200UB приведены в таблице 1.
| Наименование характеристики | Значение характеристики |
| Резонансная частота (Fp) с максимальным значением коэффициента электроакустического преобразования Кртах, кГ ц | от 130 до 200 |
| Коэффициент электроакустического преобразования на резонансной частоте (относительно 1 В/(м/с)) Кртах, дБ, не менее | 80 |
| Коэффициент электроакустического преобразования (относительно 1В/(м/с)) в полосе пропускания (Крпп), дБ, не менее | 70 |
| Пределы относительной погрешности электроакустического преобразования, % | ± 25 |
| Г абаритные размеры (диаметр х высота), мм, не более | 26,0 х 26,4 |
| Масса (без кабеля), г, не более | 45 |
| Напряжение питания постоянного тока, В | 12 ± 0,5 |
| Ток потребления, мА, не более | 30 |
| Диапазон рабочей температуры, °С | от минус 55 до плюс 120 |
| Относительная влажность воздуха при температуре плюс 20 °С, % | до 98 |
| Атмосферное давление, кПа | от 84 до 106 |
| Средний срок службы ПАЭ, лет, не менее | 5 |
наносится на корпус преобразователя GT200UB методом лазерной гравировки и на титульный лист эксплуатационной документации типографским способом.
Комплект поставки включает:
- преобразователь акустической эмиссии широкополосный GT200UB - 1 шт.;
- комплект эксплуатационной документации (Преобразователи акустической эмиссии резонансные GT200UB. АБКЖ.433649.008 ПС. Паспорт; Преобразователи акустической эмиссии резонансные GT200UB. АБКЖ.433649.008 РЭ. Руководство по эксплуатации) - 1 комплект;
- методика поверки - 1 шт.
осуществляется по документу АБКЖ.433649.008 МП «Инструкция. Преобразователи акустической эмиссии резонансные GT200UB. Методика поверки», утвержденному руководителем ГЦИ СИ ОАО «НИЦПВ» 12.12.2012 г.
Основные средства поверки:
- система лазерная измерительная ЛИС-01М (регистрационный номер 42622-09), диапазон измерений виброперемещения (10-9 ^ 10-4) м с пределами допускаемой погрешности измерений ± 0,5 • 10-9 м, диапазон измерений линейного перемещения 10-9 ^ 10-3 м с пределами допускаемой погрешности измерений ± 3 • 10-9 м;
- осциллограф цифровой TDS-2014B (регистрационный номер 24018-06), полоса пропускания 100 МГц; коэффициент отклонения 2 мВ/дел...5 В/дел, погрешность установки ± 3 % (± 4 % при 2...5 мВ/дел); максимальное входное напряжение 300 В ср. кв.; коэффициент развертки 5 нс...50 с/дел, погрешность установки ± 0,005 %.
Преобразователи акустической эмиссии резонансные GT200UB. АБКЖ.433649.008 РЭ. Руководство по эксплуатации.
Нормативные и технические документы, устанавливающие требования к преобразователям акустической эмиссии резонансным GT200UB
РД 03-300-99 «Требования к преобразователям акустической эмиссии, применяемых для контроля опасных производственных объектов».
Преобразователи акустической эмиссии резонансные GT200UB. АБКЖ.433649.008 ТУ. Технические условия.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 981 |
| Поверителей | 4 |
| Актуальность данных | 18.09.2024 |
