Назначение
Датчики акустические GT400 (далее по тексту - датчики GT400) предназначены для измерения колебательного смещения упругих волн, распространяющихся по поверхности металла.
Описание
Принцип действия датчика GT400 основан на использовании пьезоэлектрического эффекта, при котором колебательные смещения или скорости смещения поверхности твердых тел преобразуются в электрические сигналы с помощью пьезокерамических преобразователей.

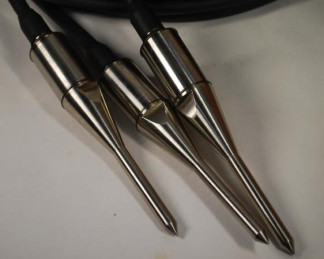

Конструктивно датчик GT400 выполнен в виде цилиндрического корпуса из нержавеющей стали, внутри которого расположен пьезокерамический чувствительный элемент. Конструкция датчика GT400 пылевлагонепроницаемая. К внешним устройствам датчик подключается посредством кабеля с разъемом CH-60-4A/14-1 (или 4 вывода под клеммы). Органов управления, расположенных непосредственно на датчике GT400, не имеется. Внешний вид датчиков GT400 приведен на рисунках 1 - 2.
Технические характеристики
Основные метрологические и технические характеристики датчиков GT400 приведены в таблице 1.
Таблица 1
Наименование характеристики | Значение характеристики |
Диапазон рабочих частот, кГц | от 50 до 250 |
Коэффициент электроакустического преобразования (Кр) на резонансной частоте, дБ (относительно 1 В/(м/с)), не менее | 45 |
Пределы относительной погрешности электроакустического преобразования на резонансной частоте, % | ± 25 |
Г абаритные размеры (диаметр х высота), мм, не более | 30 х 180 |
Масса (без кабеля), г, не более | 250 |
Диапазон рабочей температуры, °С | от минус 40 до плюс 150 |
Относительная влажность воздуха при температуре плюс 20 °С, % | до 98 |
Атмосферное давление, кПа | от 84 до 106 |
Степень защиты от внешних воздействий | IP65 |
Средний срок службы, лет, не менее | 5 |
Знак утверждения типа
наносится на корпус датчика GT400 методом лазерной гравировки и на титульный лист эксплуатационной документации типографским способом.
Комплектность
Комплект поставки включает:
- датчик акустический GT400 - 1 шт.;
- комплект эксплуатационной документации (Датчики акустические GT400 АБКЖ.433649.001 ПС. Паспорт; Датчики акустические GT400. АБКЖ.433649.001 РЭ. Руководство по эксплуатации) - 1 комплект;
- методика поверки - 1 шт.
Поверка
осуществляется по документу АБКЖ.433649.001 МП «Инструкция. Датчики акустические GT400. Методика поверки», утвержденному руководителем ГЦИ СИ ОАО «НИЦПВ» 29.03.2013 г.
Основные средства поверки:
- система лазерная измерительная ЛИС-01М (регистрационный номер 42622-09), диапазон измерений виброперемещения (10-9 ^ 10-4) м с пределами допускаемой погрешности измерений ± 0,5 • 10-9 м, диапазон измерений линейного перемещения 10-9 ^ 10-3 м с пределами допускаемой погрешности измерений ± 3 • 10-9 м;
- осциллограф цифровой TDS-2014B (регистрационный номер 24018-06), полоса пропускания 100 МГц; коэффициент отклонения 2 мВ/дел...5 В/дел, погрешность установки ± 3 % (± 4 % при 2...5 мВ/дел); максимальное входное напряжение 300 В ср. кв.; коэффициент развертки 5 нс...50 с/дел, погрешность установки ± 0,005 %.
Сведения о методах измерений
Датчики акустические GT400. АБКЖ.433649.001 РЭ. Руководство по эксплуатации.
Нормативные и технические документы, устанавливающие требования к датчикам акустическим GT400
РД 03-300-99 «Требования к преобразователям акустической эмиссии, применяемых для контроля опасных производственных объектов».
Датчики акустические GT400. АБКЖ.433649.001 ТУ. Технические условия.
Рекомендации к применению
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
