Измерители силы натяжения арматуры ДО-МГ4, 53760-13

Назначение

Измерители силы натяжения арматуры ДО-МГ 4 (далее по тексту - измерители) предназначены для измерений силы натяжения арматуры на основе прямых измерений силы поперечной оттяжки арматуры и установлении зависимости между силой, оттягивающей арматуру на заданную величину в поперечном направлении и силой натяжения арматуры, в соответствии с ГОСТ 22362-77 «Конструкции железобетонные. Методы измерения силы натяжения арматуры».

Описание

Принцип действия измерителей заключается в преобразовании деформации упругого элемента, вызванной действием приложенной силы, в электрический сигнал. Электрический сигнал регистрируется электронным блоком, обрабатывается, и результаты измерений в единицах силы отображаются на дисплее.

При измерении поперечно оси арматуры создается постоянное перемещение системы из двух последовательно соединенных звеньев: натянутый арматурный элемент и упругий элемент тензорезисторного датчика измерителя. С увеличением силы натяжения арматуры возрастает сопротивление поперечной оттяжке и пропорционально увеличивается сила на силоизме-рителе.

Конструктивно измеритель состоит из корпуса с опорами и фиксатором, силоизмерите-ля, состоящего из встроенного в корпус тензорезисторного датчика, соединенного с натяжным рычагом и крюком, и электронного блока с жидкокристаллическим дисплеем.

Модификации измерителей отличаются наибольшими пределами измерений, вариантом исполнения, габаритными размерами и массой.

Измерители имеют обозначение ДО-Х-МГ4.В, где ДО-МГ 4 - обозначение типа измерителя;

Х - обозначение модификации:

40П - измерения силы натяжения проволоки для армирования диаметром от 3 до 5 мм; 60П - измерения силы натяжения проволоки для армирования диаметром 6 и 7,5 мм; 60С - измерения силы натяжения арматурной стали диаметром от 9,6 до 14 мм;

60К - измерения силы натяжения канатов арматурных диаметром от 6 до 12 мм;

80К - измерения силы натяжения канатов арматурных диаметром 12 и 15 мм.

В - обозначение варианта исполнения (01; 02; 03 - для одного, двух, трех диаметров арматуры соответственно).

в)

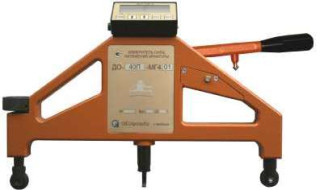

а) ДО-40П-МГ 4 б) ДО-60П-МГ4; ДО-60С-МГ4; ДО-60К-МГ4 в) ДО-80К-МГ4 Рисунок 2 - Общий вид измерителя ДО-МГ4

Программное обеспечение

Измерители имеют встроенное программное обеспечение (ПО) (микропрограмма электронного блока с защитой от считывания и перезаписи), управляющая программа электронного блока реализует сбор, передачу, обработку, хранение и представление измерительной информации.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

Технические характеристики

Диапазоны измерений силы поперечной оттяжки и силы натяжения арматуры, а так же диаметры контролируемой арматуры приведены в таблице 2.

Пределы допускаемой относительной погрешности измерения

силы поперечной оттяжки, %..............................................................................................± 1

Пределы допускаемой относительной погрешности измерения

силы натяжения арматуры, %..............................................................................................± 3

Размах показаний измерителя, %..........................................................................3

Таблица 2

Максимальные габаритные размеры и масса измерителей приведены в таблице 3.

Питание измерителей осуществляется от 2-х элементов AA(LR6),

напряжением, В.........................................................................................3

потребляемый ток, мА, не более...................................................................55

Условия эксплуатации:

-    температура окружающего воздуха, 0С..............................................от 5 до 40

-    относительная влажность, %, не более.........................................................95

Вероятность безотказной работы за 5000 часов................................................0,9

Средний срок службы, лет...........................................................................10

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации в центре листа, типографским способом и на табличку, закрепленную на корпусе измерителя, фотохимическим способом.

Комплектность

Измеритель силы натяжения арматуры ДО-МГ 4    1

Кабель связи с компьютером    1

CD с программным обеспечением    1

Руководство по эксплуатации с разделом «Методика поверки». Паспорт    1

Упаковочный кейс    1

Поверка

осуществляется по документу КБСП.427128.018 РЭ, раздел 4, утвержденному ФБУ «Челябинский ЦСМ» 04.04.2013 г. (с изменением №1, утвержденным 14.09.2015 г.).

Основные средства поверки: динамометры 2-го разряда по ГОСТ Р 8.663-2009, пределы допускаемых значений доверительных границ относительной погрешности 5 = 0,24 % .

Сведения о методах измерений

изложены в руководстве по эксплуатации «Измерители силы натяжения арматуры ДО-МГ4. Руководство по эксплуатации КБСП.427128.018 РЭ».

Нормативные и технические документы, устанавливающие требования к измерителям силы натяжения арматуры ДО-МГ 4

1.    КБСП.427128.018 ТУ «Измеритель силы натяжения арматуры ДО-МГ4. Технические условия»

2.    ГОСТ 22362-77 «Конструкции железобетонные. Методы измерения силы натяжения арматуры».

3.    ГОСТ Р 8.663-2009 «ГСИ. Государственная поверочная схема для средств измерений силы»
