| Номер в госреестре | 53772-13 |
| Наименование СИ | Модули автоматического контроля оптических волокон |
| Обозначение типа СИ | МАК 100 |
| Изготовитель | ЗАО "Институт информационных технологий", Беларусь, г.Минск |
| Год регистрации | 2013 |
| Срок свидетельства | 13.06.2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Модули автоматического контроля оптических волокон МАК 100 (далее - модули) предназначены для измерения затухания в оптических волокнах и их соединениях, длины оптического волокна и расстояния до мест неоднородностей оптического кабеля и оптического волокна в волоконно-оптических системах передачи.
Модули могут применяться в составе автоматизированных систем удаленного тестирования (мониторинга) ОВ для контроля параметров ВОЛС и прогнозирования неисправностей в них. Модуль может применяться при монтаже и эксплуатации волоконнооптических линий связи (ВОЛС) для контроля состояния кабелей и прогнозирования неисправностей в них.
Принцип действия модулей основан на измерении сигнала обратного рэлеевского рассеяния при прохождении по оптическому волокну (ОВ) мощного одиночного оптического импульса. Сигнал обратного рассеяния регистрируется чувствительным оптическим приемником, преобразуется в цифровую форму и многократно усредняется для уменьшения влияния шумов аппаратуры. В результате обработки этого сигнала формируется рефлектограмма, по которой определяются параметры ОВ и волоконно-оптической линии связи.
Модификации модулей отличаются длиной волны зондирующих импульсов, динамическим диапазоном и величиной мертвой зоны (см. таблицы 2-4).

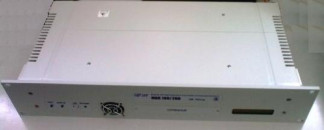

Внешний вид модуля представлен на рисунке 1.
В модулях используется программное обеспечение (ПО) «RFTSReflect», а также ПО системы мониторинга ОВ «FIBERTEST».
ПО «RFTSReflect» используется для настройки параметров измерения, проведения измерений, обработки, хранения и представления в удобном виде результатов измерения.
ПО системы мониторинга ОВ «FIBERTEST» позволяет использовать модуль МАК 100 в системе мониторинга и обеспечивает передачу информации по каналам служебной связи, а также позволяет управлять процессом измерения, анализировать и хранить результаты измерения. Идентификационные данные ПО представлены в таблице 1.
Таблица 1_
| Наименование ПО | Идентифика ционное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| Программное обеспечение RFTSReflect | Reflect | 2.8.1.2252 | 192F897325006396420 C3C142A47FB72 по файлу Reflect.exe | MD5 |
| Программное обеспечение системы мониторинга ОВ FIBERTEST | ftClient ftServer | 1.4.0.84 1.4.0.84 | BD9F9A6F5859444668 5FAAA4DAE1D5BB по файлу ftClient.exe 7B1A9F9EC4918554A ECB81EE96D25A8A по файлу ftServer.exe |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» согласно МИ 3286-2010.
Метрологические и технические характеристики прибора приведены в таблицах 2-4. Таблица 2
| Значение характеристики для модуля | |||
| Наименование характеристики | МАК100/^ МАК 100/1АZ МАК100/1Ж | МАК100/2SZ МАК 100/2 АZ МАК100/2Н7 | МАК100/3SZ МАК 100/3 АZ МАК100/3Ж |
| Длина волны, нм | 1550±20 | 1625±20 | (1550±20) и (1625±20) |
| Тип ОВ | одномодовое | ||
| Длительность зондирующих импульсов, нс | 6, 12, 25, 100, 300, 1000, 3000, 10000, 20000 | ||
| Примечание - Три последних знака в обозначении модификации (МАК100/ XYZ) означают: X - длина волны (1-1550 нм; 2-1625 нм; 3- 1550 и 1625 нм); Y - динамический диапазон измерения затухания (см. таблицу 2); Z - количество портов (может принимать значения: 2; 4; 8; 12; 16) Длительность зондирующих импульсов соответствует значениям, указанным в таблице 2, с допускаемыми отклонениями: - плюс 50 % и минус 20 % для длительностей импульса 6, 12 нс; - ±20 % для длительности импульса 25 нс; - ±10 % для остальных длительностей импульсов. | |||
Динамический диапазон измерения затухания при отношении сигнал/шум, равном 1 (ОСШ=1), для модуля не менее приведенного в таблице 3.
Таблица 3
| Модификация модуля | Длительность зонди | эующего импульса, нс | |||
| 100 | 1000 | 10000 | 20000 | ||
| Динамический диапазон, дБ | |||||
| 1 | 2 | 3 | 4 | 5 | 6 |
| МАК100/^ | без фильтра | 18,5 | 23,5 | 28,5 | 30,0 |
| с фильтром | 18,8 | 25,5 | 32,5 | 35,0 | |
| МАК100/1Аг | без фильтра | 22,5 | 27,5 | 32,5 | 34,0 |
| с фильтром | 22,8 | 29,5 | 36,5 | 39,0 | |
| МАК100/1Ж | без фильтра | 26,5 | 31,5 | 36,5 | 38,0 |
| с фильтром | 26,8 | 33,5 | 40,5 | 43,0 | |
| МАК100/2SZ | без фильтра | 17,5 | 22,5 | 27,5 | 29,0 |
| с фильтром | 17,8 | 24,5 | 31,5 | 34,0 | |
| МАК 100/2 Аг | без фильтра | 21,5 | 26,5 | 31,5 | 33,0 |
| с фильтром | 21,8 | 28,5 | 35,5 | 38,0 | |
| МАК100/2Ш | без фильтра | 24,5 | 29,5 | 34,5 | 36,0 |
| с фильтром | 24,8 | 31,5 | 38,5 | 41,0 | |
| МАК100/3SZ | без фильтра | 18,5/17,5 | 23,5/22,5 | 28,5/27,5 | 30,0 / 29,0 |
| с фильтром | 18,8/17,8 | 25,5/24,5 | 32,5/31,5 | 35,0 / 34,0 | |
| МАК 100/3 АZ | без фильтра | 22,5/21,5 | 27,5/26,5 | 32,5/31,5 | 34,0 / 33,0 |
| с фильтром | 22,8/21,8 | 29,5/28,5 | 36,5/35,5 | 39,0 / 38,0 | |
| МАК100/3Ж | без фильтра | 26,5/24,5 | 31,5/29,5 | 36,5/34,5 | 38,0 / 36,0 |
| с фильтром | 26,8/24,8 | 33,5/31,5 | 40,5/38,5 | 43,0 / 41,0 | |
| Допускается снижение значений динамического диапазона измерения затухания на 1,5 дБ при граничных значениях рабочих температур для всех модификаций модуля. | |||||
| Наименование характеристики | Значение характеристики для модуля | |
| МАК100/182 МАК100/282 МАК100/382 | ЗЙЗЙЗЙ /1/1/2/2/3/3 оооооо 000000 К1 К1 К1 К1 К1 К1 АААААА ММММММ | |
| Дискретность отсчета при измерении затухания, дБ, не менее | 0,001 | |
| Величина мертвой зоны по затуханию при минимальной длительности зондирующего импульса и коэффициенте отражения не более минус 40 дБ, м, не более | 7 | 13 |
| Величина мертвой зоны по отражению при минимальной длительности зондирующего импульса и коэффициенте отражения не более минус 40 дБ, м, не более | 2,5 | 3 |
| Потребляемый ток при номинальном напряжении, А, не более | 0,75 | |
| Напряжение питания постоянного тока, В | (48±12) В/(60±12) В. | |
| Г абаритные размеры модуля, мм, не более | 212х483х89 | |
| Масса, кг, не более | 5 | |
| Средний срок службы, лет, не менее | 10 | |
| Средняя наработка на отказ, ч, не менее | 8000 | |
| Условия эксплуатации: температура окружающего воздуха, °С относительная влажность воздуха, % не более атмосферное давление, мм рт.ст. | от минус 10 до плюс 50 °С; 90 % от 537 до 800 | |
| Диапазоны измерения расстояний, км | 5, 10, 20, 40, 80, 120, 160, 240 | |
| Пределы допускаемой абсолютной погрешности измерения расстояния, м | ± ( dl + dL + 310-5L), где dl = 0,5 м - начальный сдвиг шкалы расстояний; dL - разрешение (интервал дискретизации сигнала обратного рассеяния), определяемое установленным диапазоном измеряемого расстояния, м (dL может принимать значения: 0,16; 0,32; 0,64; 1,3; 2,5; 3,8; 5,1; 7,6 м) L - измеряемое расстояние, м. | |
| Пределы допускаемой абсолютной погрешности при измерениях затухания, дБ | ± (0,04-a), где a - измеренное затухание, дБ | |
| Время непрерывной работы | не ограничено | |
наносится на переднюю панель модуля методом офсетной печати, на титульный лист руководства по эксплуатации и паспорта типографским способом.
Комплект поставки представлен в таблице 5. Таблица 5
| Наименование | Количество | Примечание |
| Модуль МАКШ/XYZ | 1 | XYZ- модификация модуля |
| Кабель питания от внешнего источника | 1 | |
| Кабель интерфейсный USB A - USB B | 1 | |
| Кабель интерфейсный Ethernet | 1 | |
| Компакт-диск с программным обеспечением ИИТ.71125-38 | 1 | |
| Руководство по эксплуатации | 1 | |
| Методика поверки (на компакт-диске) | 1 |
осуществляется по документу МРБ МП.2267-2012 " Модули автоматического контроля оптических волокон МАК 100. Методика поверки", утвержденному РУП «Белорусский государственный институт метрологии» 28 сентября 2012 г.
Основные средства поверки:
1 Генератор оптический ОГ-2-1 (ГР № 23872-02).
Основные метрологические характеристики:
Рабочие длины волн оптического излучения (для одномодового ОВ): 1310±30 нм, 1550±30 нм, 1625±30 нм.
Диапазон воспроизведения длины (расстояния): 60 м ^ 500 км
Пределы допускаемой основной абсолютной погрешности при воспроизведении длины (расстояния): ± (0,2+110-5L), м, где L - воспроизводимая длина (расстояние).
Пределы допускаемой основной абсолютной погрешности при измерении вносимого ослабления (затухания): ± 0,02-В, дБ, где В - измеряемое вносимое ослабление (затухание).
2 Волокно оптическое одномодовое Основные технические характеристики:
Длина волокна: 3^4 км; 25^50 км
Руководство по эксплуатации «Модули автоматического контроля оптических волокон МАК 100», п.6.3 «Проведение измерений».
Нормативные и технические документы, устанавливающие требования к модулям автоматического контроля оптических волокон МАК 100
ГОСТ 22261-94 "Средства измерений электрических и магнитных величин. Общие технические условия".
ТУ BY 100003325.013-2012 "Модули автоматического контроля оптических волокон МАК 100. Технические условия".
Оказание услуг почтовой связи и учет объема оказанных услуг электросвязи операторами связи (измерения, выполняемые при проведении работ по оценке соответствия средств связи установленным обязательным требованиям), согласно приказа Министерства связи и массовых коммуникаций Российской Федерации от 25 декабря 2009 г. №184.
