| Номер в госреестре | 53772-18 |
| Наименование СИ | Модули автоматического контроля оптических волокон |
| Обозначение типа СИ | МАК 100 |
| Изготовитель | ЗАО "Институт информационных технологий", Беларусь, г.Минск |
| Год регистрации | 2018 |
| Срок свидетельства | 31.10.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Модули автоматического контроля оптических волокон МАК 100 (далее по тексту -модули), предназначенные для измерения затухания в оптических волокнах и их соединениях, длины оптического волокна и расстояния до мест неоднородностей оптического кабеля и оптического волокна в волоконно-оптических системах передачи.
Модули могут применяться в составе автоматизированных систем удаленного тестирования ОВ для контроля параметров ВОЛС и прогнозирования неисправностей в них. Модуль может применяться при монтаже и эксплуатации волоконно-оптических линий связи (ВОЛС) для контроля состояния кабелей и прогнозирования неисправностей в них.
Принцип действия модулей основан на измерении сигнала обратного рэлеевского рассеяния при прохождении по оптическому волокну (ОВ) мощного одиночного оптического импульса. Сигнал обратного рассеяния регистрируется чувствительным оптическим приемником, преобразуется в цифровую форму и многократно усредняется для уменьшения влияния шумов аппаратуры. В результате обработки этого сигнала формируется рефлектограмма, по которой определяются параметры ОВ и волоконного-оптической линии связи. Модули имеют следующие модификации: МАК 100/XYZ и МАК 100/XYZ-1, отличающиеся между собой количеством выходных портов, рабочими длинами волн и значениями мертвой зоны. Модуль МАК 100/XYZ может иметь встроенные оптические переключатели, с количеством выходных портов 2, 4, 8, 12, 16. Модуль МАК 100/XYZ-1 может иметь встроенные переключатели, с количеством выходных портов 2, 4, 8, 12, 16, 20, 24 и 28.

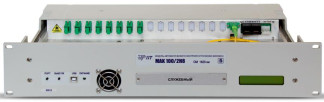

Общий вид модулей МАК 100 с обозначением места нанесения знака поверки представлен на рисунке 1.
Пломбирование модулей МАК 100 осуществляется с помощью гарантийных наклеек. Гарантийные наклейки наклеиваются на левый задний винт на верхней и нижней панелях.
В модулях МАК 100 в режиме удаленного управления рефлектометр работает под управлением внешнего программного обеспечение (ПО), установленного на ПК. ПО позволяет проводить настройку параметров измерений, обрабатывать результаты измерений, обеспечивает представление результатов измерений в удобном для пользователя виде.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | RFTS Reflect |
| Номер версии (идентификационный номер) ПО | 2.8.1.6832 и выше |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование | Значение |
| характеристики | |
| Длины волн излучения | |
| одномодового модуля МАК 100/XYZ1) в следующих модификациях, нм: - МАК 100/1SZ, МАК | |
| 100/1AZ, МАК 100/1HZ; | 1550±20 |
| - МАК 100/2SZ, МАК | |
| 100/2AZ, МАК 100/2HZ | 1625±20 |
| - МАК 100/3SZ, МАК | |
| 100/3AZ, МАК 100/3HZ | 1550±20 и1625±20 |
| Длины волн излучения | |
| одномодового модуля МАК 100/XYZ-12) в | |
| следующих модификациях, | |
| нм: | |
| - МАК 100/1SZ-1, MAK | |
| 100/1AZ-1, MAK 100/1HZ-1; | 1550±20 |
| - МАК 100/2SZ-1, MAK | |
| 100/2AZ-1, MAK 100/2HZ-1; | 1625±20 |
| - МАК 100/3SZ-1, MAK | |
| 100/3AZ-1, MAK 100/3HZ-1; | 1550±20 и1625±20 |
| - МАК 100/4SZ-1, MAK | |
| 100/4AZ-1, MAK 100/4HZ-1; | 1310±20 |
| - МАК 100/5SZ-1, MAK | |
| 100/5AZ-1, MAK 100/5HZ-1; | 1650±20 |
| - МАК 100/6SZ-1, MAK | |
| 100/6AZ-1, MAK 100/6HZ-1; | 1310±20и1550±20 |
| - МАК 100/7SZ-1, MAK | |
| 100/7AZ-1, MAK 100/7HZ-1; | 1310±20и1625±20 |
| - МАК 100/8SZ-1, MAK | |
| 100/8AZ-1, MAK 100/8HZ-1; | 1310±20и1650±20 |
| - МАК 100/9SZ-1, MAK | |
| 100/9AZ-1, MAK 100/9HZ-1 | 1550±20и1650±20 |
| Наименование характеристики | Значение |
| Диапазоны измерения расстояний, км | 0,5; 2; 5; 10; 20; 40; 80; 120; 160; 240 |
| Пределы допускаемой абсолютной погрешности при измерении расстояния, м | AL=±(dl+dL+3 10-5L), где dl=0,5 м-начальный сдвиг шкалы расстояний; dL-разрешение (интервал дискретизации сигнала обратного рассеяния), определяемое установленным диапазоном измеряемого расстояния, м. Величина dL может принимать значения 0,16; 0,32; 0,64; 1,3; 2,5; 3,8; 5,1 и 7,6 м; L-измеряемое расстояние, м |
| Динамический диапазон для модуля МАК 100/XYZ | см. таблицу 3 |
| Динамический диапазон для модуля МАК 100/XYZ-1 | см. таблицу 4 |
| Пределы допускаемой абсолютной погрешности при измерении затухания, дБ | ±(0,04а), где а- измеряемое затухание, дБ |
| Минимальная дискретность отсчета при измерении затухания, дБ | 0,001 |
| Значение мертвой зоны по затуханию при минимальной длительности зондирующего импульса и коэффициенте отражения не более -40 дБ - для модификаций модуля МАК 100/1SZ, МАК 100/2SZ, МАК 100/3SZ, м, не более - для остальных модификаций модулей МАК 100/XYZ, м, не более | 7 13 |
| Значение мертвой зоны по отражению при минимальной длительности зондирующего импульса и коэффициенте отражения не более -40 дБ - для модификаций модуля МАК 100/1SZ, MAK 100/2SZ, MAK 100/3SZ, м, не более - для остальных модификаций модулей МАК 100/XYZ, м, не более | 2,5 3 |
| Значение мертвой зоны по затуханию при минимальной длительности зондирующего импульса и коэффициенте отражения не более -45 дБ для модификаций модуля МАК 100/XYZ-1, м, не более | 6,0 |
| Наименование характеристики | Значение |
| Значение мертвой зоны по отражению при минимальной длительности зондирующего импульса и коэффициенте отражения не более -45 для модификаций модуля МАК 100/XYZ-1, м, не более | 1,5 |
| Затухание в каждом канале оптического переключателя, дБ, не более | 2 |
Таблица 3 - Значения динамического диапазона при отношении сигнал/шум, равном 1 (ОСШ=1), для модуля МАК 100/XYZ_
| Модификация модуля | Длительность зондирующего импульса, нс | ||
| 20000 | |||
| * Динамический диапазон, дБ | |||
| МАК 100/1SZ | без фильтрации | 30,0 | |
| с цифровой фильтрацией | 35,0 | ||
| МАК100/1AZ | без фильтрации | 34,0 | |
| с цифровой фильтрацией | 39,0 | ||
| МАК100/1Ш | без фильтрации | 38,0 | |
| с цифровой фильтрацией | 43,0 | ||
| МАК 100/2SZ | без фильтрации | 29,0 | |
| с цифровой фильтрацией | 34,0 | ||
| МАК100/2AZ | без фильтрации | 33,0 | |
| с цифровой фильтрацией | 38,0 | ||
| МАК100/2Ш | без фильтрации | 36,0 | |
| с цифровой фильтрацией | 41,0 | ||
| МАК 100/3SZ | без фильтрации | 30,0/29,0 | |
| с цифровой фильтрацией | 35,0/34,0 | ||
| МАК100/3AZ | без фильтрации | 34,0/33,0 | |
| с цифровой фильтрацией | 39,0/38,0 | ||
| МАК100/1Ш | без фильтрации | 38,0/36,0 | |
| с цифровой фильтрацией | 43,0/41,0 | ||
| * Допускается снижение значений динамического диапазона на 1,5 дБ при граничных значениях рабочих температур для всех модификаций модуля | |||
1)Три последних знака в обозначении модификации МАК 100/XYZозначают: Х-длина волны (1-1550 нм; 2-1625 нм; 3-1550 и 1625 нм); Y-динамический диапазон (см.таблицу 3); Z-количество портов (может принимать значения: 2; 4; 8; 12; 16)
2) Три последних знака в обозначении модификации МАК 100/XYZ-1 означают: Х-длина волны (1-1550 нм; 2-1625 нм; 3-1550 и 1625 нм; 41310 нм; 5-1650 нм; 6-1310 и 1550 нм; 7-1310 и 1625 нм; 8-1310 и 1650 нм; 9-1550 и 1650 нм); Y-динамический (см. таблицу 4); Z-количество портов (может принимать значения: 2; 4; 8; 12; 16; 20; 24; 28)
| Модификация модуля | Длительность зондирующего импульса, нс | ||
| 20000 | |||
| Динамический диапазон, дБ | |||
| МАК 100/1SZ-1 | без фильтрации | 30,0 | |
| с цифровой фильтрацией | 35,0 | ||
| МАК 100/1AZ-1 | без фильтрации | 34,0 | |
| с цифровой фильтрацией | 39,0 | ||
| МАК 100/1HZ-1 | без фильтрации | 38,0 | |
| с цифровой фильтрацией | 43,0 | ||
| МАК 100/2SZ-1 | без фильтрации | 29,0 | |
| с цифровой фильтрацией | 34,0 | ||
| МАК 100/2AZ-1 | без фильтрации | 33,0 | |
| с цифровой фильтрацией | 38,0 | ||
| МАК 100/2HZ-1 | без фильтрации | 36,0 | |
| с цифровой фильтрацией | 41,0 | ||
| МАК 100/3SZ-1 | без фильтрации | 30,0/29,0 | |
| с цифровой фильтрацией | 35,0/34,0 | ||
| МАК 100/3AZ-1 | без фильтрации | 34,0/33,0 | |
| с цифровой фильтрацией | 39,0/38,0 | ||
| МАК 100/3HZ-1 | без фильтрации | 38,0/36,0 | |
| с цифровой фильтрацией | 43,0/41,0 | ||
| МАК 100/4SZ-1 | без фильтрации | 31,0 | |
| с цифровой фильтрацией | 36,0 | ||
| МАК 100/4AZ-1 | без фильтрации | 35,0 | |
| с цифровой фильтрацией | 40,0 | ||
| МАК 100/4HZ-1 | без фильтрации | 38,0 | |
| с цифровой фильтрацией | 43,0 | ||
| МАК 100/5SZ-1 | без фильтрации | 29,0 | |
| с цифровой фильтрацией | 34,0 | ||
| МАК 100/5AZ-1 | без фильтрации | 33,0 | |
| с цифровой фильтрацией | 38,0 | ||
| МАК 100/5HZ-1 | без фильтрации | 34,0 | |
| с цифровой фильтрацией | 39,0 | ||
| МАК 100/6SZ-1 | без фильтрации | 31,0/30,0 | |
| с цифровой фильтрацией | 36,0/35,0 | ||
| МАК 100/6AZ-1 | без фильтрации | 31,0/34,0 | |
| с цифровой фильтрацией | 36,0/39,0 | ||
| МАК 100/6HZ-1 | без фильтрации | 38,0/36,0 | |
| с цифровой фильтрацией | 43,0/41,0 | ||
| МАК 100/7SZ-1 | без фильтрации | 31,0/29,0 | |
| с цифровой фильтрацией | 36,0/34,0 | ||
| МАК 100/7AZ-1 | без фильтрации | 35,0/33,0 | |
| с цифровой фильтрацией | 40,0/38,0 | ||
| МАК 100/7HZ-1 | без фильтрации | 38,0/36,0 | |
| с цифровой фильтрацией | 43,0/41,0 | ||
| МАК 100/8SZ-1 | без фильтрации | 31,0/29,0 | |
| с цифровой фильтрацией | 36,0/34,0 | ||
| МАК 100/8AZ-1 | без фильтрации | 35,0/33,0 |
| с цифровой фильтрацией | 40,0/38,0 | |
| МАК 100/8HZ-1 | без фильтрации | 38,0/34,0 |
| с цифровой фильтрацией | 43,0/39,0 | |
| МАК 100/9SZ-1 | без фильтрации | 29,0/29,0 |
| с цифровой фильтрацией | 34,0/34,0 | |
| МАК 100/9AZ-1 | без фильтрации | 34,0/33,0 |
| с цифровой фильтрацией | 39,0/38,0 | |
| МАК 100/9HZ-1 | без фильтрации | 38,0/34,0 |
| с цифровой фильтрацией | 43,0/39,0 | |
| * Допускается снижение значений динамического диапазона на 1,5 дБ при граничных значениях рабочих температур для всех модификаций модуля | ||
Таблица 5 - Основные технические характеристики
| Наименование характеристики | Значение |
| Питание модуля осуществляется от внешнего источника питания постоянного тока, напряжением, В | 48±12 или 60±12 |
| Ток, потребляемый модулем от источника постоянного тока напряжением (48±12) В или (60±12) В, А, не более | 0,75 |
| Время непрерывной работы модуля | не ограничено |
| Габаритные размеры модуля (ГхШхВ), мм, не более | 212x483x89 |
| Масса модуля, кг, не более | 5 |
| Рабочие условия эксплуатации: 0/'~' - температуры окружающего воздуха, С; -относительная влажность воздуха при 25 0С, %; -атмосферное давление, кПа (мм рт.ст.) | от - 10 до +50 90 от 70 до 106,7 (от 537 до 800) |
| Средний срок службы, лет, не менее | 10 |
| Средняя наработка на отказ, ч, не менее | 8000 |
| Длительность зондирующих оптических импульсов | 6+50% 6-20% 12+50% 12-20% 25±20% 100±10% 300±10% 1000±10% 3000±10% 10000±10% 20000±10% |
наносится на переднюю панель модуля методом офсетной печати, на титульный лист руководства по эксплуатации и паспорта типографическим способом.
Таблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Модуль МАК 100/XYZ (МАК 100/XYZ-1) | - | 1 шт. |
| Разъем питания | 2 шт. |
| Наименование | Обозначение | Количество |
| Кабель интерфейсный USB A-USB B | - | 1 шт. |
| Уголок установочный | - | 2 шт. |
| Винт М6х16, DIN 7985 | - | 4 шт. |
| Винт М6*20, DIN 965 | - | 2 шт. |
| Втулка | - | 4 шт. |
| Г айка с держателем | - | 6 шт. |
| Компакт-диск с программным обеспечением, эксплуатационной документацией и методикой поверки | - | 1 шт. |
| Паспорт на модули автоматического контроля оптических волокон МАК 100 | ИИТ.411711.033 ПС | 1 экз. |
| Руководство по эксплуатации на модули автоматического контроля оптических волокон МАК 100 | ИИТ.411711.033 РЭ | 1 экз. |
| Методика поверки на Модули автоматического контроля оптических волокон МАК 100 | МРБ МП.2267-2012 | 1 экз. |
осуществляется по документу МРБ МП. 2267-2012 «Модули автоматического контроля оптических волокон МАК 100. Методика поверки», утвержденному БелГИМ 28 сентября 2012 г. (с извещением ИИТ.005-17 - об изменении №1 МРБ МП.2267-2012, утвержденным БелГИМ 22.11.2017 г.)
Основные средства поверки:
рабочий эталон единиц длины и ослабления в световоде в диапазонах от 0,06 до 600 км и от 0 до 20 дБ по ГОСТ 8.585-2013.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых модулей автоматического контроля оптических волокон МАК 100 с требуемой точностью.
Знак поверки наносится на заднюю панель модуля МАК 100 (место нанесения указано на рисунке 1)
приведены в эксплуатационном документе.
ТУ BY 100003325.013-2012 Модули автоматического контроля оптических волокон МАК 100. Технические условия
ГОСТ 8.585-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны оптического излучения для волоконно-оптических систем связи и передачи информации
