Калибраторы универсальные Н4-101, 53773-13

Назначение

Калибраторы универсальные Н4-101 (далее - калибраторы) предназначены для воспроизведения напряжения и силы постоянного и переменного токов.

Описание

Принцип действия калибраторов заключается в преобразовании численного значения воспроизводимого сигнала, вводимого оператором с клавишного пульта, в аналоговый сигнал с помощью цифро-аналогового преобразователя (ЦАП) и формировании из этого сигнала выходного тока или напряжения в зависимости от рода работы. Фактическое значение воспроизводимого сигнала и его изменения в результате влияния внешних факторов фиксируется встроенным цифровым вольтметром. Получаемые данные используются для коррекции кода, загружаемого в ЦАП с целью минимизации отклонения выходной величины от заданного значения. Указанные операции выполняются под управлением микропроцессорного контроллера.

Калибратор конструктивно выполнен в типовом металлическом корпусе. Основные узлы прибора смонтированы на печатных платах. Для обеспечения теплового режима внутри прибора применена вытяжная вентиляция.

Управление калибратором осуществляется с клавишной панели, информация воспроизводимых сигналов отображается на жидкокристаллическом дисплее.

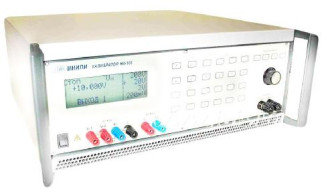

Внешний вид калибратора и схема пломбировки от несанкционированного доступа

Программное обеспечение

Метрологически значимым в калибраторе является встроенное программное обеспечение (ПО) микроконтроллера.

Программа микроконтроллера обеспечивает обслуживание устройств ввода/вывода, управление режимами работы калибратора и контроль за величиной выходного сигнала.

Идентификационные данные программного обеспечения приведены в таблице 1. Таблица 1

Уровень защиты ПО микроконтроллера от преднамеренных и непреднамеренных изменений соответствует уровню «А» (в соответствии с МИ 3286-2010)..

Технические характеристики

Диапазон воспроизведения напряжения постоянного тока............от 50 мкВ до 1000 В.

Верхние пределы поддиапазонов воспроизведения напряжения постоянного

тока............................................................................... 200 мВ; 2; 20; 200; 1000 В.

Пределы допускаемой основной погрешности приведены в таблице 2.

Таблица 2

Диапазон воспроизведения напряжения переменного тока синусоидальной

формы....................................................................................... от 1 мВ до 750 В.

Верхние пределы поддиапазонов воспроизведения напряжения переменного тока

синусоидальной формы....................................................... 200 мВ; 2; 20; 200; 750 В.

Частота.............................................................................. от 40 до 2500 Гц.

Пределы допускаемой основной погрешности приведены в таблице 3.

Таблица 3

Диапазон воспроизведения силы постоянного тока.....................от 0,05 мкА до 50 А.

Верхние пределы поддиапазонов воспроизведения силы постоянного

тока......................................................................... 200 мкА; 2; 20; 200 мА; 2; 50 А.

Пределы допускаемой основной погрешности приведены в таблице 4.

Таблица 4

Диапазон воспроизведения силы переменного тока синусоидальной

формы....................................................................................... от 10 мкА до 50 А.

Верхние пределы поддиапазонов воспроизведения силы переменного тока синусоидальной

формы...................................................................................2; 20; 200 мА; 2; 50 А.

Частота.......................................................................................от 40 до 2500 Гц.

Пределы допускаемой основной погрешности приведены в таблице 5.

Таблица 5

Питание от сети переменного тока:

-    напряжение, В...............................................................................230 ± 23;

-    частота, Гц....................................................................................50 ± 0,5.

Потребляемая мощность, В'А, не более........................................................550.

Габаритные размеры (длина х ширина х высота), мм, не более..........540,5 x 465 x 184,5.

Масса, кг, не более.....................................................................................20.

Средняя наработка на отказ, ч, не менее........................................................1500.

Степень защиты оболочки по ГОСТ 14254-96................................................IP20.

Рабочие условия применения:

-    температура окружающего воздуха, °С..............................................от 5 до 40.

Знак утверждения типа

Знак утверждения типа наносится на переднюю панель калибратора методом офсетной печати и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Комплект поставки калибратора приведен в таблице 6. Таблица 6

Поверка

осуществляется по документу УШЯИ.411648.003 МП (МРБ МП. 1921-2009) «Калибратор универсальный Н4-101. Методика поверки», утвержденному руководителем Республиканского унитарного предприятия «Белорусский государственный институт метрологии» в 2009 г.

Основные средства поверки:

-    калибратор универсальный В7-72 (Рег. № 26425-09), диапазон измерений напряжения постоянного тока 200 мВ, 2, 20, 200, 1000 В; пределы допускаемой основной погрешности ±{(0,001-0,003)% от U + (0,00015-0,0005)% от Uk};

-    вольтметр переменного тока В3-60 (Рег. № 9671-84), диапазон измерений от 10 мкВ до 1000 В; поддиапазоны с верхними пределами 10, 100 мВ, 1, 10, 100, 1000 В; диапазон частот от 20 Гц до 100 кГц; пределы допускаемой основной погрешности ± {(0,035-0,2)+(0,005-0,1)(Ик/иП-1)}%;

-    магазин сопротивлений Р33-М1 (Рег. № 48930-12), диапазон значений воспроизводимого сопротивления от 0 до 99999,9 Ом; класс точности 0,05/2,5 10-5;

-    калибратор универсальный Н4-7 (Рег. № 22125-01), диапазон воспроизведения напряжения переменного тока от 0,1 мкВ до 700 В; диапазон частот от 0,1 Гц до 1 МГц; пределы допускаемой относительной погрешности ± (0,005-0,2) %;

-    измеритель нелинейных искажений СК6-13 (Рег. № 10227-85), диапазон измерений коэффициентов гармоник от 0,003 до 100 %; диапазон частот от 10 Гц до 120 кГц; предел измерения коэффициента гармоники 0,01; 0,1; 1%; пределы допускаемой погрешности измерений коэффициента гармоник ± 0,1 от верхнего значения предела;

-    катушка электрического сопротивления Р331 (Рег. № 1162-58), номинальное сопротивление 10000, 1000, 100 Ом, кл. т. 3;

-    катушка электрического сопротивления Р321 (Рег. № 1162-58), номинальное сопротивление 10, 1, 0,1 Ом, кл. т. 3;

-    катушка электрического сопротивления Р310 (Рег. № 1162-58), номинальное сопротивление 0,001 Ом, кл. т. 3;

-    амперметр переменного тока ЦА8500 (Рег. № 37459-08), диапазон измерений 0-2,5;

0-5; 0-10; 0-20; 0-50 А; диапазон частот от 45 до 1000 Гц; погрешность 0,1 %;

-    частотомер электронно-счетный (Рег. № 9084-90), диапазон от 0,1 Гц до 200 МГц; пределы допускаемой относительной погрешности измерений частоты ± (5 10-10 +1/(/изм'^сч)), где/изм - измеряемая частота, Гц; - время счета, с.

Сведения о методах измерений

Калибратор универсальный Н4-101. Руководство по эксплуатации. УШЯИ.411648.003 РЭ.

Нормативные и технические документы, устанавливающие требования к калибраторам универсальным Н4-101

Калибраторы универсальные    Н4-101.    Технические    условия.

ТУ BY 100039847.086-2009.

Рекомендации к применению

При выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством РФ обязательным требованиям.
