Назначение
Устройства удалённого ввода/вывода серий LB/FB предназначены для измерительных преобразований выходных аналоговых сигналов датчиков (сигналов силы и напряжения постоянного тока, сопротивления постоянного тока, сигналов от термопар и термопреобразователей сопротивления), формирования управляющих аналоговых сигналов силы постоянного тока.
Описание
Устройства удалённого ввода/вывода серий LB/FB применяются для гальванической развязки вторичной части измерительных и управляющих систем от выходных цепей датчиков и входных цепей исполнительных механизмов при автоматизации технологических процессов в различных областях промышленности, на транспорте, в коммунальном хозяйстве и т.п.
Устройства удалённого ввода/вывода серий LB/FB представляют собой многоканальные искрозащищенные аналого-цифровые и цифро-аналоговые промежуточные измерительные преобразователи с гальванической развязкой цепей входа, выхода и питания. Требования к гальванической развязке соответствуют требованиям европейского стандарта EN50020.
Устройства удалённого ввода/вывода серий LB/FB (далее - устройства) конструктивно представляют собой электронные приборы, выполненные в пластиковых корпусах с металлическими выводами и предназначены для крепления на терминальную панель. Устройства FB внутри корпуса залиты компаундом.

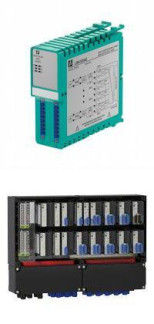

Фотография общего вида устройств приведена на рисунке 1.
Программное обеспечение
Программное обеспечение (ПО) устройств можно разделить на 2 группы - встроенное программное обеспечение (ВПО) и ПО устанавливаемое на персональный компьютер или систему управления.
ВПО, влияющее на метрологические характеристики, устанавливается в энергонезависимую память устройств в производственном цикле на заводе-изготовителе и не может быть модифицировано в процессе эксплуатации с помощью внешнего подключения, за исключением калибровки (уровень защиты «А» - по МИ 3286-2010).
Метрологические характеристики устройств, указанные в таблице 2, нормированы с учетом ВПО.
Программные средства верхнего уровня содержат:
- серверную часть для сбора и передачи информации с модулей;
- клиентскую часть, устанавливаемую на АРМ, обеспечивающую визуализацию параметров;
- инженерную станцию для изменения технологического программного обеспечения, на которой находится ПО конфигурирования комплекса PACTware.
Внешнее ПО не даёт доступ к внутренним программным микрокодам измерительных модулей и не позволяет вносить изменения в ВПО.
По завершении настройки ПО на объекте создается конфигурация, соответствующая данному объекту, идентичность которой контролируется при проведении регламентных работ путем проверки контрольной суммы ПО по специальному алгоритму.
Идентификационные данные ПО приведены в таблице 1.
Таблица | - Идентификационные данные метрологически значимого ПО |
Наименование программного обеспечения | Идентификаци онное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
DTM Collection Remote IO/DTM | DTM | Не ниже 7.6.0 | | |
Технические характеристики
Основные метрологические характеристики устройств приведены в таблице 2.
Модуль | Сигналы | Пределы допускаемой основной приведённой погрешности | Пределы допускаемой дополнительной приведённой погрешности от влияния температуры окружающей среды |
На входе | На выходе |
LB 3002 LB 3005 | 4 - 20 мА | 12 бит (для диапазона 0 - 26 мА) | ± 0,1 % | ± 0,1 %/ 10°С |
LB 3101 LB 3102 LB 3103 | 4 - 20 мА | 12 бит (для диапазона 0 - 26 мА) | ± 0,1 % | ± 0,1 %/ 10°С |
LB 3104 LB 3105 | 4 - 20 мА | 12 бит (для диапазона 0 - 26 мА) | ± 0,1% | ± 0,1 %/ 10°С |
LB 4101 | 12 бит | 0/4 - 20 мА | ± 0,1 % | ± 0,1 %/ 10°С |
LB 4002 LB 4102 | 12 бит | 0/4 - 20 мА | ± 0,1 % | ± 0,1 %/ 10°С |
LB 4104 LB 4005 LB 4105 | 12 бит | 0/4 - 20 мА | ± 0,1 % | ± 0,1 %/ 10°С |
LB 5101 | 10 - 400 Ом, сигналы от термопреобразователей сопротивления Pt100 (-200.850 °С) | 12 бит | ± 0,1 % | ± 0,1 %/ 10°С |
LB 5005 LB 5102 LB 5105 | -75 .+75 мВ, сигналы от термопар: B: (400.1820 °С) E: (-270.1000 °С) T: (-270.400 °С) K: (-270.1372 °С) S: (-50.1768 °С) R: (-50.1768 °С) L: (-200.800 °с) J: (-210.1200 °С) N: (-270.1300 °С) | 12 бит | ± 0,1 % | ± 0,1 %/ 10°С |
Модуль | Сигналы | Пределы допускаемой основной приведённой погрешности | Пределы допускаемой дополнительной приведённой погрешности от влияния температуры окружающей среды |
На входе | На выходе |
LB 5004 LB 5104 | сигналы от термопреобразователей сопротивления Pt100, Pt200, Pt500, Pt1000: (-200.850 °С) Ni100, Ni500, Ni1000 (-60.180 °С) | 12 бит | ± 0,1 % | ± 0,1 %/ 10°С |
LB 5106 | 0 - 10 В | 12 бит | ± 0,1 % | ± 0,1 %/ 10°С |
FB 3201 | 4 - 20 мА | 12 бит | ± 0,1 % | ± 0,1 %/ 10°С |
FB 3202 | 4 - 20 мА | 12 бит | ± 0,1 % | ± 0,1 %/ 10°С |
FB 3203 | 4 - 20 мА | 12 бит | ± 0,1 % | ± 0,1 %/ 10°С |
LB 3002 LB 3005 | 4 - 20 мА | 12 бит (для диапазона 0 - 26 мА) | ± 0,1 % | ± 0,1 %/ 10°С |
LB 3101 LB 3102 LB 3103 | 4 - 20 мА | 12 бит (для диапазона 0 - 26 мА) | ± 0,1 % | ± 0,1 %/ 10°С |
LB 3104 LB 3105 | 0/4 - 20 мА | 12 бит (для диапазона 0 - 26 мА) | ± 0,1% | ± 0,1 %/ 10°С |
LB 4101 | 12 бит | 0/4 - 20 мА | ± 0,1 % | ± 0,1 %/ 10°С |
LB 4002 LB 4102 | 12 бит | 0/4 - 20 мА | ± 0,1 % | ± 0,1 %/ 10°С |
Модуль | Сигналы | Пределы допускаемой основной приведённой погрешности | Пределы допускаемой дополнительной приведённой погрешности от влияния температуры окружающей среды |
На входе | На выходе |
LB 4104 LB 4005 LB 4105 | 12 бит | 0/4 - 20 мА | ± 0,1 % | ± 0,1 %/ 10°С |
LB 5101 | 10 - 400 Ом сигналы от термопреобразователей сопротивления Pt100 (-200.850 °С) | 12 бит | ± 0,1 % | ± 0,1 %/ 10°С |
LB 5005 LB 5102 LB 5105 | -75 .+75 мВ, сигналы от термопар B: (400.1820 °С) E: (-270.1000 °С) T: (-270.400 °С) K: (-270.1372 °С) S: (-50.1768 °С) R: (-50.1768 °С) L: (-200.800 °С) J: (-210.1200 °С) N: (-270.1300 °С) | 12 бит | ± 0,1 % | ± 0,1 %/ 10°С |
LB 5004 LB 5104 | сигналы от термопреобразователей сопротивления Pt100, Pt200, Pt500, Pt1000: (-200.850 °С) Ni100, Ni500, Ni1000 (-60.180 °С) | 12 бит | ± 0,1 % | ± 0,1 %/ 10°С |
LB 5106 | 0 - 10 В | 12 бит | ± 0,1 % | ± 0,1 %/ 10°С |
Модуль | Сигналы | Пределы допускаемой основной приведённой погрешности | Пределы допускаемой дополнительной приведённой погрешности от влияния температуры окружающей среды |
На входе | На выходе |
FB 3201 | 4 - 20 мА | 12 бит | ± 0,1 % | ± 0,1 %/ 10°С |
FB 3202 | 4 - 20 мА | 12 бит | ± 0,1 % | ± 0,1 %/ 10°С |
FB 3203 | 4 - 20 мА | 12 бит | ± 0,1 % | ± 0,1 %/ 10°С |
FB 3204 FB 3205 | 0/4-20 мА | 12 бит | ± 0,1 % | ± 0,1 %/ 10°С |
FB 3305 | 4 - 20 мА | 12 бит | ± 0,1 % | ± 0,1 %/ 10°С |
FB 4201 | 12 бит | 4 - 20 мА | ± 0,1 % | ± 0,1 %/ 10°С |
FB 4202 | 12 бит | 0/4-20 мА | ± 0,1 % | ± 0,1 %/ 10°С |
FB 4204 -FB 4205 | 12 бит | 4 - 20 мА | ± 0,1 % | ± 0,1 %/ 10°С |
FB 5201 | 10 - 400 Ом | 12 бит | ± 0,1 % | ± 0,1 %/ 10°С |
FB 5202 | -75.+ 75 мВ, сигналы от термопар B: (400.1820 °С) E: (-270.1000 °С) T: (-270.400 °С) K: (-270.1372 °С) S: (-50.1768 °С) R: (-50.1768 °С) L: (-200.800 °С) J: (-210.1200 °С) N: (-270.1300 °С) | 12 бит | ± 0,1 % | ± 0,1 %/ 10°С |
Модуль | Сигналы | Пределы допускаемой основной приведённой погрешности | Пределы допускаемой дополнительной приведённой погрешности от влияния температуры окружающей среды |
На входе | На выходе |
FB 5204 | сигналы от термопреобразователей сопротивления Pt100, Pt200, Pt500, Pt1000: (-200.850 °С) Ni100, Ni500, Ni1000 (-60.180 °С) | 12 бит | ± 0,1 % | ± 0,1 %/ 10°С |
FB 5205 | -75.75 мВ, сигналы от термопар B: (400.1820 °С) E: (-270.1000 °С) T: (-270.400 °С) K: (-270.1372 °С) S: (-50.1768 °С) R: (-50.1768 °С) L: (-200.800 °с) J: (-210.1200 °С) N: (-270.1300 °С) | 12 бит | ± 0,1 % | ± 0,1 %/ 10°С |
FB 5206 | 0 - 10 В | 12 бит | ± 0,1 % | ± 0,1 %/ 10°С |
Примечания - Погрешность канала компенсации температуры холодного спая со встроенным термочувствительным элементом включена в допуск на основную погрешность |
Рабочие условия применения:
- температура окружающего воздуха от минус 20 °С до 60 °С;
(нормальная температура 20 °С);
- напряжение питания от 20 до 35 В постоянного тока;
Температура хранения и транспортирования от минус 25 °С до + 85 °С. Габаритные размеры, мм, не более:
16х100х103, 32х100х103 - для устройств серии LB в зависимости от модификации, 28х107х132, 57х107х132 - для устройств серии FB в зависимости от модификации. Масса, г, не более:
50/90/150 - для устройств серии LB в зависимости от модификации,
350/750 - для устройств серии FB в зависимости от модификации.
Средний срок службы 12 лет.
Знак утверждения типа
Знак утверждения типа наносится типографским способом на корпус устройства и на титульный лист руководства по эксплуатации.
Комплектность
В комплект поставки входят:
- устройство удалённого ввода/вывода серий LB/FB,
- руководство по эксплуатации.
Поверка
осуществляется по документу МИ 2539-99 «ГСИ. Измерительные каналы контроллеров, измерительно-вычислительных, управляющих, программно-технических комплексов. Методика поверки», утвержденным ГЦИ СИ ФГУП «ВНИИМС» 28.11.2011.
Перечень основного оборудования для поверки: калибратор-вольтметр универсальный В1-28 (в режиме воспроизведений силы постоянного тока AI= ±(0,006%1+0,002%1м); в режиме воспроизведений напряжения постоянного тока Au= ±(0,003%U+0,0003%UW); в режиме измерений силы постоянного тока AI= ±(0,01%1+0,0015%1м)), магазин сопротивлений МСР 60 (кл.т. 0,02).
Сведения о методах измерений
Метод измерений приведён в документе «Устройства удалённого ввода/вывода серий LB/FB. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к устройствам удалённого ввода/вывода серий LB/FB
ГОСТ Р 52931-2008. Приборы контроля и регулирования технологических процессов. Общие технические условия.
Техническая документация фирмы-изготовителя.
Рекомендации к применению
- осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
