Спектрометр оптический USB 4000, 53781-13

Назначение

Спектрометр оптический USB 4000 предназначен для измерения длин волн источников излучения в спектральном диапазоне от 350 до 1030 нм.

Описание

Принцип действия спектрометра оптического USB 4000 основан на анализе спектрального состава излучения.

Конструктивно спектрометр состоит из двух блоков: интегрирующей сферы FOIS-1 и самого спектрометра USB 4000, соединенных между собой оптико-волоконным кабелем P400-2-VIS-NIR.

Измеряемое излучение подаётся на вход интегрирующей сферы, затем излучение по волоконно-оптическому кабелю попадает на входную щель оптического модуля спектрометра. Далее излучение проходит через оптический фильтр, отражается от коллимирующего зеркала и попадает на дифракционную решетку, которая разлагает излучение на спектральные составляющие. После этого излучение попадает на фокусирующее зеркало, отражается, проходит через собирающую линзу и попадает на ПЗС линейку, состоящую из 3648 элементов. Каждый пиксель линейного ПЗС-детектора соответствует определенной длине волны спектра. После аналого-цифрового преобразования спектр в цифровом виде передается на обработку в компьютер.

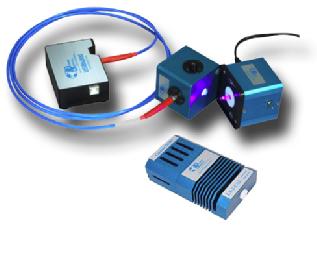

Общий вид спектрометра оптического USB 4000 приведен на рис. 1.

Пломбировка от несанкционированного доступа находится на боковой стороне спектрометра (рис.2.)

Программное обеспечение

Программное обеспечение идентифицируется при запуске программы, с которой работает спектрометр, путем вывода на монитор компьютера номера версии.

Идентификационные данные программного обеспечения:

Защита программного обеспечения осуществляется путем записи бита защиты при программировании микропроцессора в процессе производства приборов. Установленный бит защиты запрещает чтение кода микропрограммы, поэтому модификация программного обеспечения (умышленная или неумышленная) невозможна. Снять бит защиты можно только при полной очистке памяти микропроцессора вместе с программой находящейся в его памяти. Перепрограммирование прибора возможно только на предприятии-изготовителе.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений по МИ 3286-2010 «А».

Технические характеристики

Знак утверждения типа

Знак утверждения типа наносится на титульный лист Руководства по эксплуатации спектрометра оптического USB 4000 типографским способом.

Комплектность

Спектрометр оптический USB 4000 имеет следующую комплектность:

Спектрометр оптический USB 4000    1 шт.

Сфера интегрирующая FOIS-1    1 шт.

Кабель оптический P400-2-VIS-NIR    1 шт.

USB кабель    1 шт.

Источник питания и контроллер светодиодов LED-PS    1 шт.

Осветитель LS-1-CAL-INT    1 шт.

Руководство по эксплуатации    1 шт.

Поверка

осуществляется по методике поверки, входящей в состав Руководства по эксплуатации (Приложение 4) утвержденной ГЦИ СИ ФБУ «Ростест - Москва» 21 марта 2013 г.

Средства поверки:

-    Лампа ДРГС-12 дуговая ртутно-гелевая спектральная, диапазон от 226,2 до 1083,0 нм;

-    Осветитель LS-1-CAL-INT (из комплекта спектрометра).

Сведения о методах измерений

Основные методы измерений приведены в Руководстве по эксплуатации компании «Ocean Optics Inc.»

Нормативные и технические документы, устанавливающие требования к спектрометру оптическому USB 4000

1.    ГОСТ Р 8.763-2011. Государственная поверочная схема для средств измерений длины в диапазоне 1 • 10-9 ^ 50 м и длин волн 0,2 ^ 50 мкм.

2.    Техническая документация компании «Ocean Optics Inc.».

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
