| Номер в госреестре | 53782-13 |
| Наименование СИ | Анализаторы спектра |
| Обозначение типа СИ | FSW43 |
| Изготовитель | "Rohde & Schwarz GmbH & Co. KG", Германия |
| Год регистрации | 2013 |
| Срок свидетельства | 11.04.2024 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Анализаторы спектра FSW43 предназначены для измерений амплитудно-частотных характеристик и параметров случайных и периодических сигналов, стационарных шумов, измерений параметров аналоговой и цифровой модуляций, анализа импульсных сигналов, измерений фазовых шумов, измерений параметров сигналов различных стандартов связи, измерений коэффициента шума совместно с генератором шума.
Принцип действия анализаторов спектра FSW43 основан на гетеродинном переносе исследуемого сигнала на промежуточную частоту (ПЧ) и последующей его обработке с помощью аналогово-цифрового преобразователя (АЦП) с блоком цифровой обработки. В низкочастотной области предусмотрена непосредственная подача сигнала с частотой до 30 МГц на АЦП в обход смесителя. В диапазоне частот до 1 ГГц в анализаторах спектра FSW43 предусмотрен отдельный смеситель, а также набор фиксированных фильтров до 8 ГГц в основном тракте. Свыше 8 ГГц для подавления зеркальных каналов приема используется отключаемый перестраиваемый ЖИГ-фильтр. Гетеродин анализаторов спектра FSW43 также работает на основе ЖИГ-резонатора, замкнутого через петлю фазовой автоподстройки частоты на опорный генератор 10 МГц.
Конструктивно анализаторы спектра FSW43 выполнены в виде настольного моноблока, объединяющего в своем составе высокочастотную, низкочастотную части и управляющий компьютер.
Анализаторы спектра FSW43 работают под управлением встроенного компьютера с операционной системой Windows 7 и специализированного программного обеспечения. Анализаторы спектра FSW43 позволяют выполнять измерения частотных и амплитудных параметров спектра сигналов в автоматическом и ручном режимах. Полученные спектрограммы и результаты измерений могут быть записаны в различных форматах во внутреннюю память, на внешний носитель, а также переданы на компьютер через интерфейсы USB, GPIB, LAN. Дополнительно с помощью программных опций могут проводится в автоматическом режиме следующие измерения:
- параметров аналоговой (АМ, ЧМ, ФМ) и цифровой модуляций ((n)QAM, (n)PSK);
- параметров импульсных сигналов;
- фазовых шумов;
- коэффициента шума и усиления четырехполюсников (с внешним генератором
шума);
- параметров сигналов различных цифровых стандартов беспроводной связи (GSM, WCDMA, LTE и др.).
Анализаторы спектра FSW43 имеют следующие опции:
- FSW-B4 - опорный генератор повышенной точности;
- FSW-B8 - фильтры полос пропускания свыше 10 МГц;
- FSW-B13 - дополнительный фильтр высокой частоты;
- FSW-B24 - встроенный предусилитель;
- FSW-B28/B40/B80/В160 - полосы анализа 28 МГц, 40 МГц, 80 МГц или 160 МГц;
- FSW-K6 - измерения параметров радиоимпульсных сигналов;
- FSW-K7 - измерения параметров аналоговой модуляции;
- FSW-K30 - измерения параметров коэффициента шума и усиления;
- FSW-K40 - измерения фазового шума;
- FSW-K70 - измерения параметров цифровой модуляции.

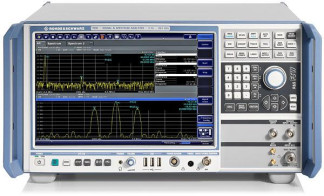

Внешний вид анализаторов спектра FSW43 и место нанесения наклейки со знаком утверждения типа приведен на рисунке 1. Схема пломбировки от несанкционированного доступа приведена на рисунке 2.
Место нанесения наклейки со знаком утверждения типа
Для управления режимами работы анализаторов спектра FSW43 и обработки измерительных сигналов применяется встроенное программное обеспечение (далее - ПО)
«FSW Firmware», обеспечивающее формирование заданий на проведение измерений, управление работой анализаторов в процессе проведения измерений, отображение хода измерений. ПО предназначено только для работы с анализаторами спектра FSW43 и не может быть использовано отдельно от измерительно-вычислительной платформы этих анализаторов.
Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.
| Таблица | ||||
| Наименование ПО | Идентифи кационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления идентификатора ПО |
| FSW Firmware | FSW Firmware | Версия 1.60 | - | - |
Метрологически значимая часть ПО анализаторов спектра FSW43 и измеренные данные не требуют специальных средств защиты. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Метрологические и технические характеристики анализаторов спектра FSW43 приведены в таблице 2.
Таблица 2
| Наименование параметра или характеристики | Значение характеристики | |
| Диапазон рабочих частот (f), Гц: | от 2 до 43,5 109 | |
| Частота опорного генератора, МГц | 10 | |
| Пределы допускаемой основной относительной погрешности воспроизведения частоты опорного генератора 5оп | ± 110-7 | |
| с опцией термостатированного генератора опорной частоты FSW-B4 | ± 310-8 | |
| Пределы допускаемой дополнительной относительной погрешности воспроизведения частоты опорного генератора в рабочем диапазоне температур | ± 110-7 | |
| с опцией FSW-B4 | ± 110-9 | |
| Пределы допускаемой абсолютной погрешности измерений частоты (^зм) в режиме частотомера (при отношении сигнал/шум не менее 25 дБ) * разрешение по частоте R = 0,001 Гц | ±(5оп■fизм+R*) | |
| Полоса обзора, Гц | 0; от 10 до полного диапазона частот | |
| Пределы допускаемой относительной погрешности установки полосы обзора, % | ± 0,1 | |
| Диапазон перестройки фильтров полосы пропускания ПЧ | от 1 Гц до 10 МГц (с шагом 1/2/3/5) | |
| 20 МГц, 50 МГц, 80 МГц дополнительно с опцией FSW-B8 и нулевой полосе обзора | ||
| Наименование параметра или характеристики | Значение характеристики |
| Пределы допускаемой относительной | |
| погрешности установки ширины полосы | ± 3 |
| пропускания ПЧ по уровню минус 3 дБ, % | |
| Уровень фазовых шумов относительно уровня | |
| несущей на несущей частоте 640 МГц, при | |
| отстройке от несущей, дБ/Гц, не более: | |
| 100 Гц | минус 100 |
| 1 кГц | минус 125 |
| 10 кГц | минус 134 |
| 100 кГц | минус 136 |
| 1 МГц | минус 145 |
| Коэффициент прямоугольности фильтров | |
| полосы пропускания (по уровням минус 60 дБ и | 5:1 |
| минус 3 дБ), не более | |
| Диапазон перестройки полос видеофильтра | от 1 Гц до 10 МГц (с шагом 1/2/3/5) |
| 20 МГц, 28 МГц, 40 МГц, 80 МГц | |
| дополнительно с опцией FSW-B8 | |
| Полоса анализа сигнала (при выключенном | 10 МГц |
| ЖИГ-фильтре) | 28 МГц с опцией FSW-B28 |
| 40 МГц с опцией FSW-B40 | |
| 80 МГц с опцией FSW-B80 | |
| 160 МГц с опцией FSW-B160 | |
| Средний уровень собственных шумов, | |
| приведённый к полосе пропускания 1 Гц, дБм1, | |
| не более: | |
| 2 Гц < f < 100 Гц | минус 110 |
| 100 Гц < f < 1 кГц | минус 120 |
| 1 кГц < f < 9 кГц | минус 135 |
| с включённым ЖИГ-фильтром | |
| 9 кГц < f < 1 МГц | минус 145 |
| 1 МГц < f < 1 ГГц | минус 149 |
| 1 ГГц < f < 3 ГГц | минус 151 |
| 1 ГГц < f < 3 ГГц | минус 154 |
| 3 ГГц < f < 8 ГГц | минус 151 |
| 8 ГГц < f < 13,6 ГГц | минус 150 |
| 13,6 ГГц < f < 18 ГГц | минус 149 |
| 18 ГГц < f < 25 ГГц | минус 147 |
| 25 ГГц < f < 34 ГГц | минус 143 |
| 34 ГГц < f < 40 ГГц | минус 140 |
| 40 ГГц < f < 43,5 ГГц | минус 138 |
| с отключённым ЖИГ-фильтром | |
| 8 ГГц < f < 13,6 ГГц | минус 152 |
| 13,6 ГГц < f < 18 ГГц | минус 151 |
| 18 ГГц < f < 25 ГГц | минус 149 |
| 25 ГГц < f < 34 ГГц | минус 147 |
1 дБм - дБ относительно 1 мВт
| Наименование параметра или характеристики | Значение |
| характеристики | |
| 34 ГГц < f < 40 ГГц | минус 144 |
| 40 ГГц < f < 43,5 ГГц | минус 142 |
| Средний уровень собственных шумов, | |
| приведённый к полосе пропускания 1 Гц с | |
| опцией встроенного предусилителя FSW-B24, | |
| дБм, не более: | |
| 2 Гц < f < 100 Гц | минус 110 |
| 100 Гц < f < 1 кГц | минус 120 |
| 1 кГц < f < 9 кГц | минус 135 |
| с включенным ЖИГ-фильтром и отключённым | |
| предусилителем | |
| 9 кГц < f < 1 | минус 145 |
| 1 M^ < f < 1 ГГц | минус 149 |
| 1 ГГц < f < 3 ГГц | минус 150 |
| 3 ГГц < f < 8 ГГц | минус 150 |
| 8 ГГц < f < 13,6 ГГц | минус 148 |
| 13,6 ГГц < f < 18 ГГц | минус 147 |
| 18 ГГц < f < 25 ГГц | минус 145 |
| 25 ГГц < f < 34 ГГц | минус 140 |
| 34 ГГц < f < 40 ГГц | минус 137 |
| 40 ГГц < f < 43,5 ГГц | минус 135 |
| с отключённым ЖИГ-фильтром и | |
| предусилителем | |
| 8 ГГц < f < 13,6 ГГц | минус 150 |
| 13,6 ГГц < f < 25 ГГц | минус 149 |
| 25 ГГц < f < 25 ГГц | минус 147 |
| 25 ГГц < f < 34 ГГц | минус 144 |
| 34 ГГц < f < 40 ГГц | минус 141 |
| 40 ГГц < f < 43,5 ГГц | минус 139 |
| с включенным ЖИГ-фильтром и | |
| предусилителем | |
| 100 кГц < f < 1 M^ | минус 160 |
| 1 MГц < f < 3 ГГц | минус 165 |
| 3 ГГц < f < 8 ГГц | минус 162 |
| 8 ГГц < f < 18 ГГц | минус 162 |
| 18 ГГц < f < 26,5 ГГц | минус 161 |
| 26,5 ГГц < f < 40 ГГц | минус 160 |
| 40 ГГц < f < 43,5 ГГц | минус 157 |
| Улучшение собственных шумов с помощью | до 13 |
| математической коррекции, дБ | |
| Диапазон измеряемых уровней, дБм | от (средний уровень собственных шумов + 3 дБ) до 30 |
| Пределы допускаемой погрешности измерений | |
| уровня сигнала минус 10 дБм на частоте |
| Наименование параметра или характеристики | Значение характеристики |
| 64 МГц (опорный уровень минус 10 дБм, ослабление входного аттенюатора 10 дБ, | |
| RBW=10 кГц), дБ, не более: | ± 0,2 |
| Неравномерность амплитудно-частотной характеристики относительно частоты 64 МГц, дБ, не более с включённым ЖИГ-фильтром: ослабление 10 дБ, 20 дБ, 30 дБ и 40 дБ, предусилитель отключён | |
| 2 Гц < f < 9 кГц | 1 |
| 9 кГц < f < 10 МГц | 0,45 |
| 10 МГц < f < 3,6 ГГц | 0,3 |
| 3,6 ГГц < f < 8 ГГц | 0,5 |
| 8 ГГц < f < 22 ГГц | 1,5 |
| 22 ГГц < f < 26,5 ГГц | 2 |
| 26,5 ГГц < f < 43,5 ГГц | 2,5 |
| любое ослабление | |
| 2 Гц < f < 9 кГц | 1 |
| 9 кГц < f < 3,6 ГГц | 0,6 |
| 3,6 ГГц < f < 8 ГГц | 0,8 |
| 8 ГГц < f < 22 ГГц | 2 |
| 22 ГГц < f < 26,5 ГГц | 2,5 |
| 26,5 ГГц < f < 43,5 ГГц | 3 |
| ослабление < 20 дБ и предусилитель включён | |
| 10 МГц < f < 3,6 ГГц | 0,6 |
| 3,6 ГГц < f < 8 ГГц | 0,8 |
| 8 ГГц < f < 22 ГГц | 2 |
| 22 ГГц < f < 26,5 ГГц | 2,5 |
| 26,5 ГГц < f < 43,5 ГГц | 3 |
| с выключенным ЖИГ-фильтром: ослабление 10 дБ, 20 дБ, 30 дБ и 40 дБ, предусилитель отключен | |
| 8 ГГц < f < 22 ГГц | 1,5 |
| 22 ГГц < f < 26,5 ГГц | 2 |
| 26,5 ГГц < f < 43,5 ГГц | 2,5 |
| любое ослабление | |
| 8 ГГц < f < 22 ГГц | 2 |
| 22 ГГц < f < 26,5 ГГц | 2,5 |
| 26,5 ГГц < f < 43,5 ГГц | 3 |
| ослабление < 20 дБ и предусилитель включён | |
| 8 ГГц < f < 22 ГГц | 2 |
| 22 ГГц < f < 26,5 ГГц | 2,5 |
| 26,5 ГГц < f < 43,5 ГГц | 3 |
| Диапазон и шаг перестройки входного | от 0 до 79 через 1 дБ |
| Б д а, р о ат ю н е т ат | |
| Пределы допускаемой погрешности измерений | ± 0,2 |
| Наименование параметра или характеристики | Значение характеристики | |
| уровня из-за переключения ослабления | ||
| входного аттенюатора на частоте 64 МГ ц | ||
| относительно ослабления 10 дБ, дБ, не более | ||
| Пределы допускаемой погрешности измерений | ||
| уровня из-за переключения полосы | ± 0,1 | |
| пропускания (RBW) относительно | ||
| RBW=10 кГц, дБ, не более | ||
| Пределы допускаемой погрешности измерений | ||
| уровня из-за нелинейности шкалы (при | ||
| отношении сигнал/шум не менее 16 дБ), дБ, не | ||
| более | ||
| в диапазоне от 0 до минус 70 дБ | ± 0,1 | |
| в диапазоне от минус 70 дБ до минус 90 | ± 0,2 | |
| Пределы допускаемой погрешности измерений | ||
| уровня в диапазоне от минус 70 дБ до 0 дБ | ||
| относительно опорного уровня минус 10 дБм, | ||
| при отношении сигнал/шум не менее 20 дБ, ВЧ | ||
| ослаблении 10 дБ, 20 дБ, 30 дБ, 40 дБ, | ||
| выключенном предусилителе и ЖИГ-фильтре, | ||
| при уровне доверительной вероятности 95 %, | ||
| дБ, не более: | ||
| 9 кГц < f < 10 МГц | ± 0,37 | |
| 10 МГц < f < 3,6 ГГц | ± 0,27 | |
| 3,6 ГГц < f < 8 ГГц | ± 0,37 | |
| 8 ГГц < f < 22 ГГц | ± 1,4 | |
| 22 ГГц < f < 26,5 ГГц | ± 1,7 | |
| 26,5 ГГц < f < 43,5 ГГц | ± 2,5 | |
| Уровень помех, обусловленных | с выключенным | с включенным |
| интермодуляционными искажениями 3-го | предусилителем | предусилителем |
| порядка, при сдвиге по частоте не менее | Lсмес = минус 15 дБм | Lсмес = минус 55 дБм |
| 5xRBW и ВЧ аттенюаторе 0 дБ, дБн1, не более: | ||
| f < 10 МГц | минус 86 | - |
| 10 МГц < f < 1 ГГц | минус 80 | минус 100 |
| 1 ГГц < f < 3 ГГц | минус 70 | минус 90 |
| 3 ГГц < f < 8 ГГц | минус 64 | минус 70 |
| 8 ГГц < f < 13,6 ГГц | минус 46 | минус 70 |
| 13,6 ГГц < f < 40 ГГц | минус 50 | минус 70 |
| Уровень помех, обусловленных | с выключенным | с включенным |
| гармоническими искажениями 2-го порядка, | предусилителем | предусилителем |
| при ВЧ аттенюаторе 0 дБ, дБн, не более: | Lсмес = минус 5 дБм | Lсмес = минус 50 дБм |
| Наименование параметра или характеристики | Значение характеристики | |
| 1 МГц < f < 50 МГц 50 МГц < f < 500 МГц 500 МГц < f < 1,5 ГГц 500 МГц < f < 1,5 ГГц (с опцией FSW-B13) 1,5 ГГц < f < 4 ГГц 4 ГГц < f < 21,75 ГГц | минус 50 минус 50 минус 52 минус 57 минус 67 минус 70 | минус 60 минус 60 минус 60 минус 60 минус 60 |
| Уровень подавления каналов приёма зеркальных частот и прочих паразитных каналов при включённом ЖИГ-фильтре, дБн, не более | минус 90 | |
| Уровень остаточных сигналов комбинационных частот при ослаблении входного аттенюатора 0 дБ, дБм, не более: f < 1 МГц 1 МГц < f < 8900 МГц f > 8900 МГц | минус 90 минус 110 минус 100 | |
| КСВН входа (аттенюатор СВЧ 10 дБ) в диапазоне частот, не более: f < 18 ГГц 18 ГГц < f < 40 ГГц | 1.5 2.5 | |
| Общие характеристики | ||
| Напряжение питания от сети переменного тока частотой (55 ± 5) Гц, В | от 100 до 240 | |
| Потребляемая мощность, В А, не более | 300 | |
| Габаритные размеры (длинахширинахвысота), мм, не более | 504x462x240 | |
| Масса без опций, кг, не более | 21 | |
| Рабочие условия эксплуатации: температура окружающего воздуха, °С относительная влажность воздуха (при температуре 30 °С), %, не более атмосферное давление, кПа | от 5 до 50 от 40 до 90 от 84 до 106,7 | |
Знак утверждения типа наносится на переднюю панель в виде наклейки и на титульный лист эксплуатационной документации типографским способом.
Комплект поставки приведен в таблице 3.
Таблица 3
| Обозначение | Количество |
| Анализатор спектра FSW43 | 1 шт. |
| Опции к анализатору (по отдельному заказу) | Согласно заказа |
| Комплект ЗИП | 1 экз. |
| Обозначение | Количество |
| Руководство по эксплуатации | 1 экз. |
| Методика поверки | 1 экз. |
Осуществляется по документу МП РТ 1893-2013 «Анализаторы спектра FSW43. Методика поверки», утвержденному ФБУ «Ростест-Москва» в марте 2013 г.
Основные средства поверки:
| Наименование средства поверки | Требуемые технические характеристики средства поверки | Рекомендуемое средство поверки | |
| Пределы измерений | Пределы допускаемой погрешности | ||
| Стандарт частоты | Частота выходных сигналов 5 МГц, 10 МГц | ПГ ± 5 • 10-10 за 1 год | Стандарт частоты рубидиевый GPS -12RG |
| Анализатор источников сигналов | 640 МГц | Фазовый шум -144 дБн/Гц при отстройке 10 кГц | Анализатор источников сигналов FSUP8 с опцией B60 |
| Генератор сигналов | от 100 кГц до 43,5 ГГц от минус 100 дБ до 10 дБ относительно 1 мВт | Генератор сигналов СВЧ R&S SMF100A | |
| Аттенюатор | 128 МГц от 0 до 100 дБ | ± 0,03 дБ | Аттенюатор ступенчатый R&S RSC |
| Измеритель мощности | от 0 Гц до 50 ГГц от 2х 10-3 до 1 х 102 мВт | Б д 0, (0, | Ваттметр поглощаемой мощности СВЧ NRP-Z56 |
| Анализатор цепей | от 10 МГц до 40 ГГц КСВН: от 1,05 до 10 | ± 5% | Анализатор электрических цепей векторный ZVА40 |
Сведения о методиках (методах) измерений содержатся в документе “Анализаторы спектра FSW43. Руководство по эксплуатации”.
Нормативные и технические документы, устанавливающие требования к анализаторам спектра FSW43
Техническая документация фирмы-изготовителя.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 180 |
| Поверителей | 21 |
| Актуальность данных | 18.09.2024 |
