| Номер в госреестре | 53783-13 |
| Наименование СИ | Меры проволочные |
| Обозначение типа СИ | "Объект-микрометр АТ-05" |
| Изготовитель | Общество с ограниченной ответственностью Фирма "БМК-ИНВЕСТ" (ООО Фирма "БМК-ИНВЕСТ"), г. Москва |
| Год регистрации | 2013 |
| Срок свидетельства | 19.03.2028 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Меры проволочные «Объект-микрометр АТ-05» (далее - меры) предназначены для воспроизведения и (или) хранения физической величины заданных геометрических размеров при проведении поверки, калибровки, настройки и проверки чувствительности анализаторов изображений.
Принцип действия меры основан на воспроизведении вольфрамовой проволокой заданных геометрических размеров.
Меры представляют собой вольфрамовую проволоку заданного диаметра, изготовленную согласно ГОСТ 18903-73, и заключенную в стеклянный корпус.

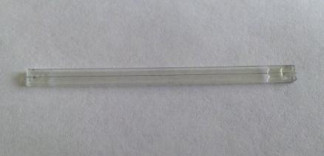

Фотография общего вида меры представлена на рисунке 1.
Основными элементами конструкции меры являются:
- Вольфрамовая проволока, служащая для хранения и воспроизведения физической величины геометрических размеров;
- Стеклянный корпус, предназначенный для защиты вольфрамовой проволоки от внешних механических воздействий и сохранения проволокой прямолинейной формы.
Метрологические и технические характеристики приведены в таблице 1. Таблица 1
| Наименование характеристики | Значение |
| Номинальное значение диаметра проволоки и его отклонение, мкм | 60±6 |
| Пределы доверительной границы погрешности измерения диаметра проволоки при Р=0,95, мкм | ±3 |
| Средний срок службы меры, лет, не менее | 5 |
| Габаритные размеры корпуса, ширина х высота х глубина, мм, не более | 52 х 33 х 0,8 |
| Масса, г, не более | 0,5 |
| Условия эксплуатации согласно ГОСТ 15150-69 | УХЛ 4.2 |
Знак утверждения типа наносится на титульный лист паспорта методом печати.
Таблица 2
| № п.п | Наименование и условное обозначение | Количество |
| 1. | Мера проволочная | 1 шт. |
| 2. | Футляр | 1 шт. |
| 3. | Руководство по эксплуатации | 1 экз. |
| 4. | Методика поверки | 1 экз. |
осуществляется по документу МП 20.Д4-13 «Меры проволочные «Объект-микрометр АТ-05», утвержденной ГЦИ СИ ФГУП «ВНИИОФИ» в марте 2013 года.
Основные средства поверки:
1. Микроскоп большой инструментальный БМИ-1, где предельная погрешность измерения длин и диаметров в продольном и поперечном направлении ±0,003 мм.
Используется для прямых измерений в соответствии с методиками приведенными в руководстве по эксплуатации «Анализатор изображений АТ-05. Руководство по эксплуатации» БМКИ 01.00.00.00 РЭ.
Нормативные и технические документы, устанавливающие требования к мерам проволочным «Объект-микрометр АТ-05»
ТУ 3934-002-29136683-2012 Мера проволочная «Объект-микрометр АТ-05».
Технические условия
Меры проволочные «Объект-микрометр АТ-05» используются при выполнении работ и оказании услуг по обеспечению единства измерений.
| Зарегистрировано поверок | 67 |
| Поверителей | 11 |
| Актуальность данных | 18.09.2024 |
