| Номер в госреестре | 53793-13 |
| Наименование СИ | Анализаторы фотометрические промышленные |
| Обозначение типа СИ | PowerMon S |
| Изготовитель | "SPX Flow Technology Norderstedt GmbH", Германия |
| Год регистрации | 2013 |
| Срок свидетельства | 13.06.2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Анализаторы фотометрические промышленные PowerMon S Назначение средства измерений
Анализаторы фотометрические промышленные PowerMon S предназначены для одновременного измерения массовой концентрации аммония, нитратов и фосфатов в пробах природных, сточных, технологических и питьевых вод.
Принцип действия анализаторов основан на свойстве находящихся в воде ионов аммония и фосфат-ионов образовывать специфичные окрашенные соединения при взаимодействии с индивидуально подобранными реагентами. Поученное в результате такого взаимодействия окрашенное соединение имеет характерные полосы поглощения, оптическая плотность которых пропорциональна содержанию данных ионов в исследуемой пробе. Растворенные в воде нитраты определяются без применения реагентов, так как имеют полосы поглощения в УФ области менее 250 нм.
Конструктивно анализаторы состоят из перистальтических насосов, спектрометра с измерительной ячейкой (кюветой) и блока электроники, установленных на общей плате. Плата в вертикальном положении размещена в металлическом корпусе, выполненном в виде шкафа. Под нижней частью основного корпуса установлено дополнительное отделение с реагентами.
Опционально прибор может быть оснащен внешней системой разбавления проб, которая позволяет проводить анализ вод, концентрация определяемых компонентов в которых превышает верхнюю границу диапазона измерений. Диапазон разбавления от 2:1 до 800:1.
При выполнении анализа прибор автоматически по заданной программе отбирает пробу, проводит подачу в пробу реагентов, закачивает окрашенное соединение в измерительную ячейку, проводит измерение оптической плотности окрашенного соединения и расчет концентрации определяемого иона. Управление анализатором производится с помощью компьютера с сенсорным экраном, вмонтированным в блок электроники анализатора.

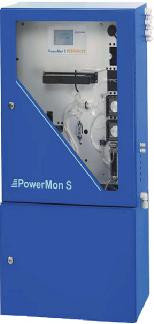

Внешний вид анализатора приведен на рисунке 1.
Анализаторы оснащены автономным ПО, которое управляет работой прибора, отображает, обрабатывает и хранит полученные данные.
| Наименование программного обеспечения | Идентифика ционное наименование программного обеспечения | Номер версии программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма метрологически значимой части ПО для версии 1.220) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| PowerMon S | PowerMon S | 1.200 и выше | CRC 32 | CCCC99FE |
К метрологически значимой части ПО относится файл powermon_S1-20.upd. Метрологически значимая часть ПО выполняет следующие функции:
■ управление прибором;
■ настройка режимов работы прибора;
■ измерение оптической плотности;
■ расчет концентрации определяемых ионов;
■ обработка и хранение результатов измерений;
■ проведение диагностических проверок прибора и отдельных его блоков.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню С по МИ 3286-2010.
Влияние ПО на метрологические характеристики учтено при их нормировании.
| Диапазон измерений массовой концентрации, мг/дм3: | |||
| -аммония (NH4+ - ионы) | от 0,2 до 25 | ||
| - нитратов (NO3- - ионы) | от 0,8 до 20 | ||
| -фосфатов (PO43- - ионы) | от 0,3 до 16 | ||
| Пределы допускаемой относительной погрешности массовой концентрации аммония, %: | при | измерении | |
| -в диапазоне от 0,2 до 1,0 мг/дм3 | ±50 | ||
| -в диапазоне от св. 1,0 до 4,0 мг/дм3 | ±20 | ||
| -в диапазоне от св.4,0 до 25 мг/дм3 | ±15 | ||
| Пределы допускаемой относительной погрешности массовой концентрации нитратов, %: | при | измерении | |
| -в диапазоне от 0,8 до 2,0 мг/дм3 | ±20 | ||
| -в диапазоне от св.2,0 до 5,0 мг/дм3 | ±15 | ||
| -в диапазоне от св.5,0 до 20 мг/дм3 | ±10 | ||
| Пределы допускаемой относительной погрешности массовой концентрации фосфатов, %: -в диапазоне от 0,3 до 2,0 мг/дм3 | при | измерении | ±30 |
| -в диапазоне от св.2,0 до 16,0 мг/дм3 | ±15 |
| Напряжение питания от сети переменного тока частотой (50±1)Гц, В | 220+22-33 |
| Потребляемая мощность, В-А, не более | 150 |
| Габаритные размеры (ДхШхВ), мм, не более: -без отделения для реагентов -с отделением для реагентов | 600x320x790 600x354x1190 |
| Масса, кг, не более: -без отделения для реагентов -с отделением для реагентов | 49 65 |
| Средний срок службы, лет | 10 |
| Наработка на отказ, ч, не менее | 5000 |
| Условия эксплуатации: - диапазон температуры окружающего воздуха, оС - диапазон температуры пробы, оС - диапазон температуры пробы с функцией нагрева, оС - диапазон атмосферного давления, кПа - относительная влажность при 25 оС, %, не более | от 15 до 30 15 до 45 1 до 45 от 84 до 106 80 |
наносится на титульный лист руководства по эксплуатации методом компьютерной графики и на левую боковую панель корпуса анализатора в виде наклейки.
определяется заказом и отражается в спецификации; базовый комплект включает:
- анализатор;
- руководство по эксплуатации;
- методика поверки МП-242-1519-2013.
осуществляется по документу МП-242-1519-2013 «Анализаторы фотометрические промышленные PowerMon S фирмы «SPX Flow Technology Norderstedt GmbH», Германия. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева» 25.03.2013 года.
Основные средства поверки: стандартные образцы водных растворов ионов аммония (ГСО 7017-93), нитрат-ионов (ГСО 6698-93), фосфат-ионов (ГСО 7020-93) или аналогичные.
приведена в документе «Анализаторы фотометрические промышленные PowerMon S фирмы «SPX Flow Technology Norderstedt GmbH», Германия. Руководство по эксплуатации»,
2012 г.
Нормативные и технические документы, устанавливающие требования к анализаторам фотометрическим промышленным PowerMon S
Техническая документация фирмы-изготовителя «SPX Flow Technology Norderstedt GmbH», Германия
Лист № 4 Всего листов 4
при осуществлении деятельности в области охраны окружающей среды и выполнении работ по оценки соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
