Яркомер LS-110, 53799-13

Назначение

Яркомер LS-110 (далее по тексту - яркомер) предназначен для измерения яркости источников света и отражающих поверхностей в лабораторных и производственных условиях.

Описание

Принцип действия яркомера основан на преобразовании света, падающего или отраженного, в аналоговый сигнал электрического тока, который затем преобразуется в цифровой сигнал, поступающий на встроенный процессор для отображения результатов вычислений на внешнем дисплее и на дисплее в видоискателе.

В яркомере используется сквозная система наблюдения на основе логических микросхем, построенных на основе биполярных транзисторов и резисторов (TTL), которая точно показывает область измерения, и индикатор в видоискателе, позволяющий наблюдать отчет измерения одновременно с измеряемым объектом. Оптическая система снижает блики, поэтому на измерения не влияют световые источники, находящиеся вне индицируемой зоны измерения. В качестве датчика используется кремниевый фотоэлемент корригированный под функцию чувствительности человеческого глаза V(X).

Для сравнения яркости двух объектов можно измерять яркость в процентах.

При измерениях может быть использован любой из двух видов калибровки: PRESET (установленный) - для измерений с использованием фирменного калибровочного стандарта завода-производителя; VARI - для измерений с использованием калибровочного стандарта пользователя.

Прибор может отображать пиковое значение измерения, сделанного при нажатом спусковом крючке, а при измерении цветных объектов или использовании приближающих линз для измерения маленьких объектов может использоваться цветовая коррекция для автоматической регулировки отклика прибора.

Яркомер позволяет использование опциональных приближающих линз для измерения небольших объектов или при измерении на небольших расстояниях. Без приближающих линз яркомер позволяет проводить измерения объектов на расстоянии от 1014 мм от указателя фокальной плоскости с минимальной областью измерения с диаметром 14,4 мм. При использовании приближающих линз возможно проведение измерений на расстоянии от 205 мм от указателя с областью измерения диаметром 0,4 мм. Одновременно к прибору может быть подсоединена только одна приближающая линза.

В яркомере имеются выводы цифровых данных для передачи данных на принтер DP-10 или компьютер.

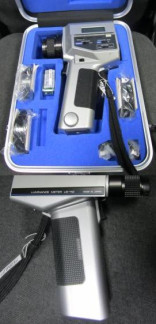

Общий вид яркомера и комплектующие представлены на рисунках 1 - 3.

Технические характеристики

Метрологические и технические характеристики яркомера представлены в таблице

1.

Таблица 1

Знак утверждения типа

наносится на титульный лист Инструкции по эксплуатации типографским способом, а также на поверхность яркомера, используя технологию трафаретной печати.

Комплектность

Перечень основного и дополнительного оборудования приведен в таблице 3. Таблица 3

*по дополнительному заказу Поверка

осуществляется по документу МП 117.Д4-12 «Яркомер LS-110. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИОФИ» 16 августа 2012 года.

Основные средства поверки:

1    Источник яркости (эталонный образец) из состава Вторичного эталона единиц силы света и освещенности непрерывного излучения ВЭТ 5-1-2009.

Основные метрологические характеристики:

Диапазон измерения яркости 100 — 10000 кд/м2; пределы допускаемой относительной погрешности измерений яркости ± 0,5-10" .

2    Нейтральный светофильтр НС-10 из состава Вторичного эталона единиц координат цвета и координат цветности ВЭТ 81-1-2003.

Основные метрологические характеристики:

Спектральный диапазон 380 — 780 нм Коэффициент ослабления 0,3%

Сведения о методах измерений

«Яркомеры Konica Minolta LS-100/LS-110. Инструкция по эксплуатации» раздел 10 «Измерение абсолютной яркости».

Нормативные документы, устанавливающие требования к яркомеру

ГОСТ 8.023-2003 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений световых величин непрерывного и импульсного излучений.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
