| Номер в госреестре | 53801-13 |
| Наименование СИ | Теплосчетчики |
| Обозначение типа СИ | СКМ-2 |
| Изготовитель | ООО "Теплосила", г.Москва |
| Год регистрации | 2013 |
| Срок свидетельства | 13.06.2018 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Теплосчетчики СКМ-2 (далее счетчики) предназначены для измерений количества тепла (тепловой энергии) и объема теплоносителя (холодной и горячей воды) в закрытых и открытых системах тепло/водоснабжения, а также для измерения объемного и массового расхода холодной питьевой воды и горячей воды.
Принцип работы счетчика основан на измерении параметров теплоносителя (объема, температуры и давления) в трубопроводах и последующем вычислении расхода, объема, массы и тепловой энергии путем обработки результатов измерений.
У счетчиков с ультразвуковыми преобразователями расхода ЭСДУ-01 измеряется время прохождения ультразвукового сигнала между датчиками по направлению потока теплоносителя и против него.
У счетчиков с электромагнитными преобразователями расхода ЭСДМ-01 измеряется электродвижущая сила, наведенная в электропроводящей жидкости (теплоносителе) и пропорциональная ее скорости движения при пересечении магнитного поля преобразователя расхода.
Счетчики состоят из тепловычислителя СКМ-2, преобразователей расхода ЭСДМ-01 или (и) ЭСДУ-01, комплектов датчиков температуры, датчиков давления.
В зависимости от исполнения в состав счетчиков могут входить:
- до пяти преобразователей расхода с выходным импульсным сигналом;
- до двух комплектов и до трех одиночных датчиков температуры Pt100 (100П) или Pt500 (500П) по ГОСТ 6651-2009;
- до пяти каналов измерения давления с входным токовым сигналом по ГОСТ 26.011-80. Счетчики могут измерять тепловую энергию и другие параметры жидкости одновременно в
двух независимых системах теплоснабжения. Счетчики имеют несколько исполнений, обозначение и назначение которых представлены в таблице 1.
Таблица 1
| НАЗНАЧЕНИЕ | Условное обозначение | ||
| Для измерения объема, массы, температуры жидкости | U0 | ||
| Для учета потребленной тепловой энергии | Закрытая система теплоснабжения | ПР в подающем трубопроводе | U1, В1 |
| ПР в обратном трубопроводе | U2 | ||
| ПР с центре системы отопления | U3 | ||
| Открытая система теплоснабжения или система горячего водоснабжения с циркуляцией | ПР в подающем и обратном трубопроводах | A1 | |
| А5 | |||
| Для учета отпущенной или потребленной тепловой энергии | Открытая или закрытая системы теплоснабжения | ПР в подпиточном и обратном трубопроводах | A2 |
| ПР в подпиточном и подающем трубопроводах | А4 | ||
| Для тупиковых систем горячего водоснабжения | А3 | ||
| Для учета отпущенной тепловой энергии | Открытая система теплоснабжения | ПР в подпиточном, подающем и обратном трубопроводах | А6 |
Лист № 2 Всего листов 9
Система 1 имеет следующие исполнения: U0, U1, В1, U2, U3, A1, A2, A3, A4, A5 Система 2 имеет следующие исполнения: U0, U1, U2, A1, A6.
Формулы расчета тепловой энергии для исполнений счетчика представлены в руководстве по эксплуатации.

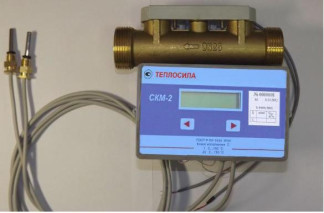

Внешний вид теплосчетчика СКМ - 2 приведены на фото 1 и фото 2.
Лист № 3 Всего листов 9
Схема нанесения знаков поверки и пломбировки для защиты от несанкционированного доступа к элементам теплосчетчика приведены на рисунках 1-3.
Программное обеспечение является встроенным и не может быть модифицировано либо загружено через какой-либо интерфейс на уровне пользователя.
Основными функциями программного обеспечения являются: управление процессом измерений, обмен данными между элементами измерительной схемы, обработка результатов измерений, представление результатов измерений и вспомогательной информации, организация и управление интерфейсом пользователя.
Программное обеспечение проводит также ряд диагностических проверок после включения питания, а также периодическую диагностику во время работы.
Программное обеспечение не разделено на метрологически значимую и метрологически незначимую части, поэтому все программное обеспечение считается метрологически значимым и влияющим на метрологические характеристики СИ.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - уровень «А» в соответствии с МИ 3286-2010.
Обозначение ПО включает в себя его наименование и обозначение версии;
Структура ПО представлена в виде одного модуля;
ПО выполняет функции, необходимые для проведения измерений, отображения, хранения и передачи измеренных значений.
Способ хранения измеренных данных - в энергонезависимой памяти СИ;
ПО защищено от непредсказуемых физических воздействий, а также эффектов, обусловленных действиями пользователя.
Идентификация ПО СИ осуществляется с помощью интерфейса - по команде пользователя на дисплее СИ.
Защита от несанкционированной модификации и проверка целостности ПО осуществлена с помощью расчета и вывода на ЖКИ контрольной суммы CRC-16 и сравнением ее с номинальным значением.
Идентификационные данные программного обеспечения представлены в таблице 2.
Таблица 2
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационные номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| ПОСКМ-2 | ПО СКМ2.1.07 | Ver 1.07 | 41581 | CRC-16 |
Единицы измерения количества тепла (энергии)
Единицы измерения тепловой мощности Единицы измерения объема (объемного расхода)
Единицы измерения массы (массового расхода)
Единицы измерения температуры Единицы измерения давления
Преобразователи (датчики) температуры (ГОСТ 6651-2009)
МВтч, ГДж, Гкал кВт
м3 ( м3/ч)
т (т/ч)
°С
кПа
Pt100 (100П) или Pt500 (500П)
ультразвуковые и (или) электромагнитные
Преобразователи расхода
Диаметры условного прохода (DN) первичного преобразователя, мм, от 15 до 1200
Диапазон измерения температуры теплоносителя, °С, от 0 до 150
Диапазон измерения разности температур теплоносителя, °С, от 2 до 150
Количество разрядов ЖКИ 2 х16
Рабочая среда Вода
Давление измеряемой среды, МПа,
Весовой коэффициент импульса Ку, л/имп, для преобразователей расхода с импульсным выходом
от 10-2 до 10
от 4 до 20; от 0 до 5; от 0 до 20
Диапазоны входных аналоговых сигналов, пропорциональных значению избыточного давления, мА,
Для считывания всех измеренных и статистических параметров предусмотрены интерфейсы последовательной связи RS232, RS485, M-Bus.
Номинальные диаметры фланцев преобразователей расхода (размеры резьбовых концевых соединений) и соответствующие им минимальные, переходные, номинальные и максимальные значения расходов, а также весовые коэффициенты импульсов представлены в таблице 3 и таблице 4.
Диапазоны измерения расхода представлены в таблице 3.
Таблица 3
| Преобразователь расхода ЭСДУ-01 | |||||||
| Фланцевые соединения DN | Резьбовые соединения | Расход, q, м3/ч | Весовой коэффициент импульса, Kv л/имп | ||||
| й ы н ь 1 * и н и м | переходный qt | номинальный qn | й ы н ь 3 & S ^ и с ам | ||||
| Для преобразователей крестообразной формы | |||||||
| 50/1 | - | 0,07 | 0,28 | 3,5 | 7,0 | от 0,02 до 0,2 | |
| 50/2 | - | 0,12 | 0,48 | 6,0 | 12,0 | от 0,04 до 0,4 | |
| Для преобразователей U образной формы | |||||||
| 50/2 | - | 0,12 | 0,48 | 6,0 | 12,0 | от 0,04 до 0,4 | |
| 50 | - | 0,3 | 1,2 | 15,0 | 30,0 | от 0,10 до 1,0 | |
| Д | ля преобразователей в форме прямой трубы с сужением | ||||||
| 15 | G% B | 0,03 | 0,12 | 1,5 | 3,0 | от 0,01 до 0,1 | |
| 20 | G1 B | 0,05 | 0,20 | 2,5 | 5,0 | от 0,015 до 0,15 | |
| 25 | G 1 '/4 В | 0,07 | 0,28 | 3,5 | 7,0 | от 0,02 до 0,2 | |
| 32 | - | 0,12 | 0,48 | 6,0 | 12 | от 0,04 до 0,4 | |
| 40 | - | 0,2 | 0,8 | 10 | 20 | от 0,05 до 0,5 | |
| 50 | - | 0,3 | 1,2 | 15 | 30 | от 0,10 до 1,0 | |
| 65 | - | 0,5 | 2,0 | 25 | 50 | от 0,15 до 1,5 | |
| 80 | - | 0,8 | 3,2 | 40 | 80 | от 0,25 до 2,5 | |
| 100 | - | 1,2 | 4,8 | 60 | 120 | от 0,35 до 3,5 | |
| Для преобразователей в форме прямой трубы | |||||||
| 65 | - | 0,5 | 2,0 | 25 | 50 | от 0,15 до 1,5 | |
| 80 | - | 1,8 | 7,2 | 90 | 180 | от 0,5 до 5,0 | |
| 100 | - | 2,8 | 11 | 140 | 280 | от 0,8 до 8,0 | |
| 150 | - | 5,0 | 20 | 250 | 500 | от 1,4 до 14,0 | |
| Преобразователь расхода ЭСДУ-01 | ||||||
| Фланцевые соединения DN | Резьбовые соединения | Расход, q, м3/ч | Весовой коэффициент импульса, Ку л/имп | |||
| й ы н ь 1 * и н и м | переходный qt | номинальный qn | й ы н ь 3 & S ^ и с ак м | |||
| 200 | - | 11 | 44 | 550 | 1100 | от 3,0 до 30,0 |
| 250 | - | 18 | 72 | 900 | 1800 | от 5,0 до 50,0 |
| 300 | - | 25 | 100 | 1250 | 2500 | от 7,0 до 70,0 |
| 400 | - | 45 | 180 | 2250 | 4500 | от 12,5 до 125 |
| 500 | - | 70 | 280 | 3500 | 7000 | от 20,0 до 200 |
| 600 | - | 100 | 400 | 5000 | 10000 | от 28,0 до 280 |
| 700 | - | 140 | 560 | 7000 | 14000 | от 40,0 до 400 |
| 800 | - | 180 | 720 | 9000 | 18000 | от 50,0 до 500 |
| 900 | - | 230 | 920 | 11500 | 23000 | от 65,0 до 650 |
| 1000 | - | 280 | 1120 | 14000 | 28000 | от 80,0 до 800 |
| 1200 | - | 400 | 1600 | 20000 | 40000 | от 100 до 1000 |
Таблица 4
| Преобразователь расхода ЭСДМ-01 | |||||
| Фланцевые соединения DN | Расход, q, м3/ч | Весовой Коэффициент импульса, Ку = 10n л/имп | |||
| й ы н ь 1 * и н и м | переходный qt | й ы н ь анл qn и м о н | й ы н ь Й о, S ^ и с акс м | ||
| 20 | 0,04 | 0,1 | 5 | 10 | где n = -2 - 1 |
| 25 | 0,064 | 0,16 | 8 | 16 | |
| 32 | 0,1 | 0,25 | 12,5 | 25 | |
| 50 | 0,25 | 0,63 | 32 | 63 | где n = -1 - 1 |
| 65 | 0,4 | 1,0 | 50 | 100 | |
| 80 | 0,64 | 1,6 | 80 | 160 | |
| 100 | 1,0 | 2,5 | 125 | 250 | |
| 150 | 2,5 | 6,3 | 315 | 630 | где n = 0 - 2 |
Пределы допускаемой относительной погрешности измерения тепловой энергии каждым измерительным каналом счетчика, %, по ГОСТ Р ЕН 1434-2011, ГОСТ Р 51649-2000:
- класс 1 (С) ± (2 + 4-A0mjn/A0 +0,01 qp /q)
- класс 2 (В) ± (3 + 4.д0mjn/Д0 +0,02 qp /q)
- класс 3(А)
± (4 + 4^0^/Д0 +0,05 qp /q)
где: Л0 - разность температур в подающем и обратном трубопроводах, °С;
A©min - минимально допустимая разность температур, °С.
Пределы допускаемой относительной погрешности измерения тепловой энергии вычислителем, %,...................................................................... ± (0,5 + A0min/A0)
Пределы допускаемой абсолютной погрешности преобразования температуры вычислителем (без учета погрешности датчиков температуры), °С,.............. ± 0,3
Пределы допускаемой относительной погрешности измерения разности температур датчиками
температуры, %,........................................................... ± (0,5 +3-A0min/A0).
Пределы допускаемой абсолютной погрешности канала измерения температуры (t), °С, с термопреобразователями сопротивления:
- класса А по ГОСТ 6651 -2009, ±(0,45+0,002-t)
- класса В по ГОСТ 6651-2009, ±(0,6+0,005-t)
Пределы допускаемой приведенной погрешности преобразования давления вычислителем (без учета погрешности датчиков давления), %,.................... ± 0,5
Пределы допускаемой приведенной погрешности датчиков избыточного давления, %, ± 1,0
Пределы допускаемой относительной погрешности измерения объема преобразователями расхода, а также погрешности канала измерения массового и объемного расхода, массы и объема указаны в таблице 5.
Таблица 5
| Класс точности по ГОСТ Р ЕН 1434-1-2011 | Диапазон измерения расхода | Пределы относительной погрешности измерения объема, % |
| 1 (С) | 0,04 qp < q < qp | ± 1 |
| qi < q < 0,04 qp | ± (1 + 0,01 qp /q), но не более ±5% | |
| 2 (В) | 0,04 qp < q < qp | ± 2 |
| qi < q < 0,04 qp | ± (2 + 0,02 qp /q), но не более ±5% | |
| 3 (А) | 0,04 qp < q < qp | ±3 |
| qi < q < 0,04 qp | ±(3 + 0,05 qp /q), но не более 5 % |
Напряжение питания переменного тока вычислителя, В,..............................от 195 до 253
Напряжение питания постоянного тока преобразователей расхода, В,:
- от внешнего нестабилизированного источника....................................(24 ± 4,8)
- от внутреннего источника - литиевой батареи......................................3,6
Потребляемая мощность, Вт, не более..............................................................................10
Габаритные размеры, мм, не более:
- вычислителя,..........................................................................................................................200 х 180 х 80
Масса , кг, не более:
- вычислителя,........................................................................................................................1,5
- преобразователя расхода,..........................................................................................от 1 до 630
Класс исполнения по устойчивости к климатическим воздей-
ствиям окружающей среды по ГОСТ Р ЕН 1434-1-2011:
- преобразователи расхода................................................ В
- вычислитель.............................................................. С
Климатические условия при эксплуатации:
__о/~ч
- температура окружающего воздуха, С,
- преобразователи расхода......................... от минус 25 до плюс 5
- вычислитель......................................... от 5 до 55
- относительная влажность окружающего воздуха, %,... до 93,
при температуре 25 оС
- атмосферное давление, кПа,................................ от 84,0 до 106,7
Климатические условия при транспортировании:
- температура окружающего воздуха, оС, ....... от минус 25 до плюс 5
- относительная влажность окружающего воздуха, %, . до 95,
при температуре 35оС
- атмосферное давление, кПа,................................. от 84,0 до 106,7
Время установления рабочего режима, мин, не более........... 30
Класс оборудования по ГОСТ Р МЭК 536-94...................... I
По устойчивости к воздействию синусоидальных вибраций ГОСТ
Р 52931-2008.............................................................. L1
Средний срок службы, лет, не менее, ........... 12
Средняя наработка на отказ, ч, не менее ..................17000
Степень защиты обеспечиваемая оболочками по ГОСТ 14254-96 IP54 категория 2
Знак утверждения типа наносится на переднюю панель вычислителя методом шелкографии и на титульный лист руководства по эксплуатации типографским способом.
Комплект поставки теплосчетчика указан в таблице 6.
Таблица 6
| Наименование и условное обозначение | Количество |
| Вычислитель СКМ - 2 | 1 |
| Паспорт «Теплосчетчик СКМ - 2» | 1 |
| Комплект датчиков температуры | от 1 до 2 1} |
| Датчик температуры | от 0 до 3 1} |
| Датчик давления | от 0 до 5 1} |
| Преобразователь расхода ультразвуковой ЭСДУ-01 или электромагнитный ЭСДМ-01 | от 1 до 5 1} |
| Руководство по эксплуатации «Теплосчетчик СКМ-2» | 1 |
| Упаковка | 1 |
| Методика поверки | 1 1} |
| Примечание - 1) - требуемое количество в соответствии с заказом | |
осуществляется по документу МП 53801-13 «Теплосчетчики СКМ-2. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» в феврале 2013 г.
Основные средства поверки:
1. Установка для поверки счетчиков воды. Относительная погрешность измерения расхода ± 0,33 %.
2. Частотомер. Погрешность измерения частоты ± 0,01 %.
3. Магазин сопротивлений. Класс 0,02/2»10-6.
4. Генератор импульсов.
6. Ампервольтметр, Класс 0,2, диапазон измерения 0,02 А.
7. Мегаомметр, Класс 1,5, диапазон 0 - 1000 Мом.
Нормативные и технические документы, устанавливающие требования к теплосчетчикам СКМ-2
1. ТУ RU 5047124522.001-2012 «Теплосчетчики СКМ-2. Технические условия».
2. ГОСТ Р ЕН 1434-1-2011 «Теплосчетчики. Общие требования».
3. ГОСТ Р ЕН 1434-2-2011 «Теплосчетчики. Требования к конструкции».
4. ГОСТ Р ЕН 1434-4-2011 «Теплосчетчики. Испытания с целью утверждения типа».
5. ГОСТ Р 51649-2000 «Теплосчетчики для водяных систем теплоснабжения. Общие технические условия».
6. ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».
7. «Теплосчетчики СКМ-2. Методика поверки»
Сведения о методиках (методах) измерений изложены в руководстве по эксплуатации.
| Зарегистрировано поверок | 485 |
| Поверителей | 40 |
| Актуальность данных | 22.11.2024 |
