| Номер в госреестре | 53806-13 |
| Наименование СИ | Преобразователи расхода ультразвуковые |
| Обозначение типа СИ | ЭСДУ-01 |
| Изготовитель | ООО "Вогезэнерго", Беларусь, г.Минск |
| Год регистрации | 2013 |
| Срок свидетельства | 18.06.2018 |
| МПИ (интервал между поверками) | При использовании в составе теплосчетчиков - 4 года при выпуске из производства и 2 года при эксплуатации; При использовании в качестве самостоятельного СИ - 2 года |
| Описание типа | скачать |
Преобразователи расхода ультразвуковые ЭСДУ-01 (далее - преобразователи), предназначены для измерения и преобразования объемного расхода и объема жидкости, протекающей в трубопроводе, в унифицированный выходной электрический сигнал.
Преобразователи состоят из первичного преобразователя и установленных на нем ультразвуковых датчиков и электронного блока.
Принцип работы преобразователей основан на измерении времени прохождения ультразвукового сигнала между ультразвуковыми датчиками по направлению потока жидкости и против него.
Преобразователи осуществляют измерение и пропорциональное преобразование расхода и объёма жидкости в унифицированный электрический импульсный выходной сигнал.
Преобразователи могут использоваться в трубопроводах для измерения расхода (объёма) жидкостей:
- горячей и холодной, в том числе питьевой воды;
- теплоносителя.

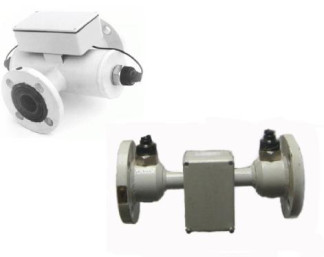

Внешний вид преобразователей ЭСДУ-01 приведен на фото 1.
Фото 1 - Внешний вид преобразователя расхода ультразвукового ЭСДУ-01
Лист № 2 Всего листов 7
Схема нанесения знаков поверки и пломбировки для защиты от несанкционированного доступа к элементам преобразователя приведены на фото 2 и 3.
■
поивритвпыЮго клейми.
Фото 3 - Схема нанесения оттисков поверительных клейм и гарантийных пломб изготовителя на преобразователь расхода
Программное обеспечение является встроенным и не может быть модифицировано либо загружено через какой-либо интерфейс на уровне пользователя.
Основными функциями программного обеспечения являются: управление процессом измерений, обмен данными между элементами измерительной схемы, обработка результатов измерений, представление и передача результатов измерений.
Программное обеспечение проводит также ряд диагностических проверок после включения питания, а также периодическую диагностику во время работы.
Лист № 3 Всего листов 7
Программное обеспечение не разделено на метрологически значимую и метрологически незначимую части, поэтому все программное обеспечение считается метрологически значимым и влияющим на метрологические характеристики СИ.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - уровень «А» в соответствии с МИ 3286-2010.
Обозначение ПО включает в себя его наименование и обозначение версии;
Структура ПО представлена в виде одного модуля;
ПО выполняет функции, необходимые для проведения измерений и передачи измеренных значений.
ПО защищено от непредсказуемых физических воздействий, а также эффектов, обусловленных действиями пользователя.
Идентификация ПО СИ осуществляется с помощью интерфейса связи- на экране персонального компьютера, подключенного к преобразователю.
Защита от несанкционированной модификации и проверка целостности ПО осуществлена с помощью расчета контрольной суммы CRC-16 и сравнением ее с номинальным значением.
Идентификационные данные программного обеспечения представлены в таблице 1.
Таблица 1
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационные номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| ПОЭСДУ-01 | ПО ЭСДУ01.1.05 | 1.05 | 5918 | CRC-16 |
Диаметры условного прохода (DN) преобразователя, мм,..................................................от 15 до 1200
Рабочая среда ............................................................................................................................................................Вода
Давление измеряемой среды, МПа,..........................................................................................................не более 1,6
Температура измеряемой среды, оС,....................................................................................................от 0 до + 150
Весовой коэффициент импульса Ку, л/имп,......................................................................................от 10-2 до 10
Напряжение питания постоянного тока от внешнего источника, В,..........................(24 ± 4,8)
Напряжение питания постоянного тока от литиевой батареи, В,................................3,6
Время установления рабочего режима, мин, не более..........................................................30
Группа исполнения по устойчивости к воздействию температуры и влажности окружающего воздуха по и ГОСТ Р 52931-2008, при верхнем значении относительной влажности 95% и температуре окружающего воздуха от
минус 25 С до плюс 55 С, без конденсации влаги С4 Группа исполнения по устойчивости к атмосферному давлению по и ГОСТ
Р 52931-2008 ................................................................................................................................................................Р1
Исполнение по устойчивости к воздействию синусоидальных вибраций высокой частоты ГОСТ Р 52931-2008..........................................................................................................L1
Напряженность воздействия постоянных магнитных полей и (или) переменных полей сетевой частоты, не более..........................................................................................100 А/м
Класс оборудования по ЭМС согласно ГОСТ Р 51522-99, Б
класс окружающей среды по ГОСТ ЕН 1434-4-2011 ..........................................................А и В
Степень защиты оболочек по ГОСТ 14254 -96..............................................................................IP54
Климатические условия при эксплуатации:
Лист № 4 Всего листов 7
- температура окружающей среды, оС,.......................... от минус 25 до плюс 55
- относительная влажность окружающего воздуха, %, до 95, при температуре 35 оС
- атмосферное давление, кПа,................................. от 84,0 до 106,7
Климатические условия при транспортировании:
- температура окружающей среды, оС,.......................... от минус 25 до плюс 55
- относительная влажность окружающего воздуха, %, до 95, при температуре 35 оС Масса , кг.................................................................. от 1 до 630
Средний срок службы, лет, не менее,.............................. 12
Средняя наработка на отказ, ч, не менее.......................... 17000
Номинальные диаметры фланцев преобразователей расхода (размеры резьбовых концевых соединений) и соответствующие им минимальные, переходные, номинальные и максимальные значения расходов, а также весовые коэффициенты импульсов представлены в таблице 2.
Таблица 2
| Преобразователь расхода ЭСДУ-01 | |||||||
| Фланцевые соединения DN | Резьбовые соединения | Расход, q, м3/ч | Весовой коэффициент импульса, Ку л/имп | ||||
| й ы н ь § * S и н и м | переходный qt | номинальный qn | й ы н ь Я о, S ^ и с ска м | ||||
| Для преобразователей крестообразной формы | |||||||
| 50/1 | - | 0,07 | 0,28 | 3,5 | 7,0 | от 0,02 до 0,2 | |
| 50/2 | - | 0,12 | 0,48 | 6,0 | 12,0 | от 0,04 до 0,4 | |
| Для преобразователей U образной формы | |||||||
| 50/2 | - | 0,12 | 0,48 | 6,0 | 12,0 | от 0,04 до 0,4 | |
| 50 | - | 0,3 | 1,2 | 15,0 | 30,0 | от 0,10 до 1,0 | |
| Д | ля преобразователей в форме прямой трубы с сужением | ||||||
| 15 | G% B | 0,03 | 0,12 | 1,5 | 3,0 | от 0,01 до 0,1 | |
| 20 | G1 B | 0,05 | 0,20 | 2,5 | 5,0 | от 0,015 до 0,15 | |
| 25 | G 1 '/4 В | 0,07 | 0,28 | 3,5 | 7,0 | от 0,02 до 0,2 | |
| 32 | - | 0,12 | 0,48 | 6,0 | 12 | от 0,04 до 0,4 | |
| 40 | - | 0,2 | 0,8 | 10 | 20 | от 0,05 до 0,5 | |
| 50 | - | 0,3 | 1,2 | 15 | 30 | от 0,10 до 1,0 | |
| 65 | - | 0,5 | 2,0 | 25 | 50 | от 0,15 до 1,5 | |
| 80 | - | 0,8 | 3,2 | 40 | 80 | от 0,25 до 2,5 | |
| 100 | - | 1,2 | 4,8 | 60 | 120 | от 0,35 до 3,5 | |
| Преобразователь расхода ЭСДУ-01 | |||||||
| Фланцевые соединения DN | Резьбовые соединения | Расход, q, м3/ч | Весовой коэффициент импульса, Ку л/имп | ||||
| й ы н ь § & и н и м | переходный qt | номинальный qn | й ы н ь 3 & S ^ и с ам | ||||
| Для преобразователей в форме прямой трубы | |||||||
| 65 | - | 0,5 | 2,0 | 25 | 50 | от 0,15 до 1,5 | |
| 80 | - | 1,8 | 7,2 | 90 | 180 | от 0,5 до 5,0 | |
| 100 | - | 2,8 | 11 | 140 | 280 | от 0,8 до 8,0 | |
| 150 | - | 5,0 | 20 | 250 | 500 | от 1,4 до 14,0 | |
| 200 | - | 11 | 44 | 550 | 1100 | от 3,0 до 30,0 | |
| 250 | - | 18 | 72 | 900 | 1800 | от 5,0 до 50,0 | |
| 300 | - | 25 | 100 | 1250 | 2500 | от 7,0 до 70,0 | |
| 400 | - | 45 | 180 | 2250 | 4500 | от 12,5 до 125 | |
| 500 | - | 70 | 280 | 3500 | 7000 | от 20,0 до 200 | |
| 600 | - | 100 | 400 | 5000 | 10000 | от 28,0 до 280 | |
| 700 | - | 140 | 560 | 7000 | 14000 | от 40,0 до 400 | |
| 800 | - | 180 | 720 | 9000 | 18000 | от 50,0 до 500 | |
| 900 | - | 230 | 920 | 11500 | 23000 | от 65,0 до 650 | |
| 1000 | - | 280 | 1120 | 14000 | 28000 | от 80,0 до 800 | |
| 1200 | - | 400 | 1600 | 20000 | 40000 | от 100 до 1000 | |
Пределы допускаемой относительной погрешности измерения объема преобразователями расхода указаны в таблице 3.
Таблица 3
| Класс точности ГОСТ ЕН 1434-12011 | Диапазон измерения расхода | Пределы относительной погрешности измерения объема, % |
| 1 | 0,04 qp < q < qp | ± 1 |
| qi < q < 0,04 qp | ± (1 + 0,01 qp /q), но не более ±5% | |
| 2 | 0,04 qp < q < qp | ± 2 |
| qi < q < 0,04 qp | ± (2 + 0,02 qp /q), но не более ±5% | |
| 3 | 0,04 qp < q < qp | ±3 |
| qi < q < 0,04 qp | ±(3 + 0,05 qp /q), но не более 5 % |
Знак утверждения типа наносится на переднюю панель электронного блока преобразователя методом шелкографии и на титульный лист руководства по эксплуатации типографским способом.
Комплект поставки теплосчетчика указан в таблице 4.
Таблица 4
| Наименование и условное обозначение | Количество |
| Преобразователь расхода ультразвуковой ЭСДУ-01 | 1 |
| Паспорт " Преобразователь расхода ультразвуковой ЭСДУ-01" | 1 |
| Руководство по эксплуатации «Преобразователь расхода ультразвуковой ЭСДУ-01» | 1 |
| Упаковка | 1 |
| Методика поверки (по требованию) | 1 |
Осуществляется по документу МРБ МП.2271-2012 ’’Преобразователи расхода ультразвуковые ЭСДУ-01. Методика поверки”, утверждённому «БелГИМ» 15.05.2012 г..
При поверке применяются следующие основные средства поверки (эталоны):
1. Установка для поверки счетчиков воды. Относительная погрешность измерения расхода ± 0,33 %.
2. Частотомер. Погрешность измерения частоты ± 0,01 %.
3. Имитатор расхода. Период повторения импульсов от 100 мкс до 1мс.
7. Мегаомметр. Класс 1,5, диапазон 0 - 1000 МОм
Нормативные и технические документы, устанавливающие требования к преобразователям ЭСДУ-01
1. ГОСТ Р 52931-2008 “Приборы контроля и регулирования технологических процессов. Общие технические условия”.
2. ГОСТ Р ЕН 1434-2-2006 ’Теплосчетчики. Требования к конструкции”.
3. ГОСТ Р ЕН 1434-4-2006 ’Теплосчетчики. Испытания с целью утверждения типа”.
4. ТУ ВУ 101138220.010-2012 “Преобразователи расхода ультразвуковые ЭСДУ-01. Технические условия”. Документация изготовителя.
изложены в руководстве по эксплуатации.
| Зарегистрировано поверок | 120 |
| Поверителей | 7 |
| Актуальность данных | 18.11.2024 |
