Установка вибрационная поверочная, 53813-13

Назначение

Установка вибрационная поверочная предназначена для воспроизведения виброускорений.

Описание

Установка вибрационная поверочная (далее виброустановка) состоит из:

-    вибростенда электродинамического 4808 (фирма «Bruel &Kjaer», Дания) с усилителем мощности 2719 (фирма «Bruel &Kjaer», Дания) и генератором 33220 (фирма «Agilent», Малайзия);

-    эталонного виброизмерительного преобразователя 8305 (фирма «Bruel &Kjaer», Дания) с согласующим усилителем 2690-OS Nexus (фирма «Bruel &Kjaer», Дания) и мультиметра 34401А (фирма «Agilent», Малайзия).

Электродинамический вибростенд преобразовывает электрическую энергию сигнала в энергию однонаправленных механических колебаний вибростола, на котором закреплены поверяемый и эталонный виброизмерительные преобразователи.

Конструктивно электродинамический вибростенд состоит из корпуса с установленным в нем постоянным магнитом, форма которого позволяет создать магнитное поле в зазоре. В зазор устанавливается подвижная катушка с прикрепленным к ней вибростолом, в которой циркулирует переменный ток, поступающий с усилителя мощности. На усилитель мощности переменный сигнал подается с выхода генератора. Взаимодействие подвижной катушки, по которой проходит переменный ток, с магнитным полем приводит к появлению пондемотор-ных сил, вызывающих перемещение подвижной катушки и вибростола по закону изменения переменного тока. Виброускорение измеряется с помощью эталонного виброметра, виброиз-мерительный преобразователь которого установлен на вибростол.

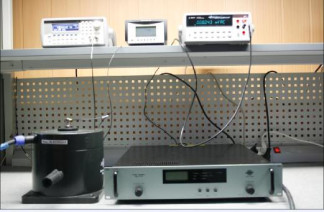

Внешний вид виброустановки приведен на рис. 1.

Схема защиты от несанкционированного доступа приведена на рис 2.

Таблица 1

Условия эксплуатации:

-    температура окружающего воздуха.................от 18 до 25 °С

-    относительная влажность воздуха......................(65 ± 20) %

Знак утверждения типа

Знак утверждения типа наносится на титульный лист Руководства по эксплуатации типографским способом.

Комплектность

Комплектность виброустановки приведена в таблице 2. Таблица 2

Поверка

осуществляется по документу МИ 1929 - 2007 «ГСИ. Установки вибрационные поверочные.

Методика поверки».

Основные средства поверки: эталон 1 разряда по МИ 2070-90

Сведения о методах измерений

приведены в Руководстве по эксплуатации «Установка вибрационная поверочная. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к установке вибрационной поверочной

1.    ГОСТ 30296-95. Аппаратура общего назначения для определения основных параметров вибрационных процессов. Общие технические требования.

2.    МИ 2070-90 «ГСИ. Государственная поверочная схема для средств измерений виброперемещения, виброскорости, виброускорения в диапазоне частот (3 10-1 - 2104) Гц».

3.    Техническая документация изготовителя.

Рекомендации к применению

выполнение работ и (или) оказание услуг по обеспечению единства измерений в качестве эталона 2-го разряда
