| Номер в госреестре | 53817-13 |
| Наименование СИ | Меры толщины бетонные |
| Обозначение типа СИ | PT 1000, Detection block |
| Изготовитель | "Hilti Corporation", Лихтенштейн |
| Год регистрации | 2013 |
| Срок свидетельства | 18.06.2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Меры толщины бетонные PT 1000, Detection block предназначены для поверки, проведения калибровки и настройки радиочастотных и электромагнитных измерителей глубины залегания арматуры, ультразвуковых тестеров и измерителей и других средств измерений, применяемых в неразрушающем контроле материалов и изделий.
Принцип действия мер толщины бетонных PT 1000, Detection block основан на воспроизведении заданных геометрических размеров мер и координат искусственных дефектов. Искусственные дефекты выполнены в виде сквозных отверстий в теле меры или жестко закрепленной в мере металлической арматуры.
Конструктивно каждая мера представляет собой прямоугольный параллелепипед, с отверстиями, в которые вставлена и жестко закреплена или может свободно вставляться арматура, выполненная в виде металлических стержней, пластиковых труб или электрических проводов.
Меры толщины бетонные PT 1000 - имеет слоистую структуру (шесть бетонных плит), мера толщины бетонная Detection block - выполнена из одного слоя бетона (одна бетонная плита).

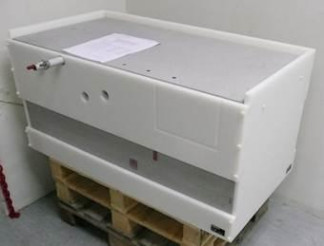

Внешний вид мер представлен на Рисунке 1.
Detection block
Чертежи с геометрическими размерами и расположением искусственных дефектов в мерах бетонных PT 1000, Detection block приведены на Рисунке 2.
Detection block
| LO —OJ ОО | --420- | |||||
| --110-- | ||||||
| ■■ X I :: | г | ^--^£5,00 | ||||
| т X) 1 1- | -_£ | —012.00 ^ | у-—tfie.oo ^ | |||
| - - | ||||||
| 10— | 30- | |||||
| о С ш о 0J - | CD Э Э | г | 1 1 --------1- | 1 1 1 1 Lf------|J | j y-^ie.oo +-/ | L | L | _ |
| L |" | --------f 1 1 1 1 1 1 1 1 --------\ | г+------ll 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 Г+------li | rf 1 1 1 1 1 j y-012.00 | |||||
| --------у 1 1 1 _L | +------1 1 1 1 1 1 1 J_L | +-* i i i Ll_ | ||||||
| J L | ||||||||
| Наименование характеристики / тип меры | PT 1000 | Detection block | ||||
| Количество слоев | 6 | 1 | ||||
| Толщина слоя, мм | 80 | 80 | ||||
| Толщина меры, мм | 480 | 80 | ||||
| Пределы допустимого отклонения номинального значения толщины меры, мм | ±1,0 | |||||
| Наименование искусственных дефектов меры Г еометрические размеры и координаты искусственных дефектов меры, мм | Сквозное отверстие 1 | Отверстие с запресс металлическим сте | ованным жнем 1 | |||
| Диаметр | Г лубина залегания | Расстояние до левой стенки | Диаметр | Глубина залегания | Расстояние до левой стенки | |
| 25,0 | 58,0 | 200,0 | 12,0 | 41,0 | 110,0 | |
| Сквозное отверстие 2 | Отверстие с запресс металлическим сте | ованным жнем 2 | ||||
| Диаметр | Г лубина залегания | Расстояние до левой стенки | Диаметр | Глубина залегания | Расстояние до левой стенки | |
| 25,0 | 22,0 | 300,0 | 12,0 | 41,0 | 210,0 | |
| Сквозное отверстие 3 | Отверстие с запресс металлическим сте | ованным жнем 3 | ||||
| Диаметр | Г лубина залегания | Расстояние до левой стенки | Диаметр | Глубина залегания | Расстояние до левой стенки | |
| 25,0 | 130,0 | 400,0 | 12,0 | 53,0 | 40,0 | |
| Сквозное отверстие 4 | Отверстие с запресс металлическим сте | ованным жнем 4 | ||||
| Диаметр | Г лубина залегания | Расстояние до левой стенки | Диаметр | Глубина залегания | Расстояние до левой стенки | |
| 25,0 | 100,0 | 500,0 | 12,0 | 53,0 | 180,0 | |
| Отверстие с пластмассовой вставкой | ||||||
| Диаметр | Глубина залегания | Расстояние до левой стенки | ||||
| 25,0 | 32,5 | 310,0 | ||||
| Наименование характеристики / тип меры | PT 1000 | Detection block |
| Пределы допускаемой абсолютной погрешности размеров и координат дефектов меры, мм - по глубине залегания по ширине меры | ±1,0 ±3,0 | |
| Номинальное значение скорости распространения продольной ультразвуковой волны, м/с | 3990 | |
| Пределы допускаемой абсолютной погрешности скорости распространения продольной ультразвуковой волны, м/с | ±20 | ±20 |
| Номинальное значение скорости распространения поперечной ультразвуковой волны, м/с | 2390 | |
| Пределы допускаемой абсолютной погрешности скорости распространения поперечной ультразвуковой волны, м/с | ±20 | ±20 |
| Г абаритные размеры, мм | 1000x500x480 | 420x250x80 |
| Масса, кг | 528 | 17,4 |
наносится на ящики для упаковки, транспортирования и хранения, а также титульные листы эксплуатационных документов типографским способом.
Комплектность мер толщины бетонных PT 1000:
| Наименование | Количество, шт. |
| Мера толщины бетонная PT 1000 | 1 |
| Стержни арматуры металлические для меры толщины бетонной PT 1000, диаметрами 6, 8, 12 и 16 мм | 4 |
| Медная труба 0 12 мм | 1 |
| Пластиковая труба 0 25 мм | 1 |
| Провод электрический в пластиковой оплетке | 1 |
| Руководство по эксплуатации | 1 |
| Методика поверки | 1 |
Комплектность мер толщины бетонных Detection block:
| Наименование | Количество, шт. |
| Мера толщины бетонная Detection block | 1 |
| Транспортный чемодан | 1 |
| Руководство по эксплуатации | 1 |
| Методика поверки | 1 |
осуществляется по документу МПРТ 1856 -2013 «Меры толщины бетонные PT 1000, Detection block Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростест - Москва» в феврале 2013 г.
Основные средства поверки:
- штангенрейсмас ШР-630 ГОСТ 164-90, (60 ^630) мм, пределы допускаемой погрешности ±0,1 мм;
- штангенциркуль ТТТЦ-1000 ГОСТ 164-90, (0 ^1000) мм, пределы допускаемой погрешности ±0,1 мм;
- штангенциркуль ТТТЦ-ТТ ГОСТ 164-90, (0 ^150) мм, пределы допускаемой погрешности ±0,05 мм;
- плита поверочная, ГОСТ 10905-86, (1600x1000) мм, кл. 3;
- тестер ультразвуковой UK1401: (25^100) мкс, погрешность ±(0,02-f+0,1), где t- измеренное значение времени; (1500^6000) м/с, погрешность ±(0,02-с+0,1), где с - измеренное значение скорости, м/с;
- тестер ультразвуковой UK1401S: (45^200) мкс, погрешность ±(0,02-t+0,1), где t- измеренное значение времени; (750^3250) м/с, погрешность ±(0,02-с+0,1), где с - измеренное значение скорости, м/с.
Сведения о методиках (методах) измерений отсутствуют.
Нормативные и технические документы, устанавливающие требования к наборам мер толщины бетонных со встроенной арматурой и дефектами PT 1000, Detection block
1. МИ 2060-90. ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне (1x10-6^50) м и длин волн в диапазоне (0,2 ^ 50) мкм
2. Техническая документация фирмы «HTLTT Corporation» Лихтенштейн.
Выполнение работ и оказание услуг по обеспечению единства измерений.
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 17.09.2024 |
