| Номер в госреестре | 53818-13 |
| Наименование СИ | Аппаратура геодезическая спутниковая |
| Обозначение типа СИ | EFT M1 GNSS |
| Изготовитель | "HI-Target Surveying Instrument Co. Limited", Китай |
| Год регистрации | 2013 |
| Срок свидетельства | 18.06.2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Аппаратура геодезическая спутниковая EFT Ml GNSS предназначена для определения координат (приращения координат) точек земной поверхности.
Аппаратура геодезическая спутниковая EFT Ml GNSS - геодезические приборы, принцип действия которых заключается в измерении времени прохождения сигнала от спутника до приёмной антенны прибора и вычислении значения расстояния до спутника.
Конструктивно аппаратура геодезическая спутниковая EFT Ml GNSS представляет собой пластиковый прорезиненный корпус, вмещающий спутниковую геодезическую антенну и приёмник, управление которым осуществляется с помощью персонального компьютера или контроллера. Принимаемая со спутников информация записывается во внутреннюю память. Аппаратура геодезическая спутниковая EFT Ml GNSS оснащена встроенными аккумуляторными батареями. На передней панели аппаратуры геодезической спутниковой EFT Ml GNSS расположена кнопка питания, которая также является функциональной кнопкой, и две функциональные кнопки Fl и F2, а также светодиодные индикаторы статуса спутников, уровня заряда аккумулятора и статуса подключения внешних устройств.
Аппаратура геодезическая спутниковая EFT Ml GNSS оснащена следующими портами:
- 8-контактный порт для связи с персональным компьютером или контроллером;
- 5-контактный порт для подключения к внешнему каналу передачи данных или к внешнему источнику питания;
Пломбирование крепёжных винтов корпуса аппаратуры геодезической спутниковой EFT Ml GNSS не производится, все внутренние крепежные винты залиты пломбирующим лаком.

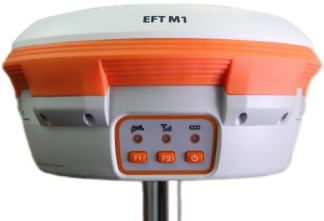

Внешний вид аппаратуры геодезической спутниковой EFT Ml GNSS:
EFT Ml
Аппаратура геодезическая спутниковая EFT Ml GNSS имеет встроенное программное обеспечение «V30_RTKs_Russia_V45.098», контроллер - программное обеспечение «SurvCE_Mobile_2.90.1» и «Hi-GNSS», а также офисное программное обеспечение, устанавливаемое на персональный компьютер - «Hi-Target Geomatics Office». С помощью указанного программного обеспечения обеспечивается взаимодействие узлов прибора, настройка и управление рабочим процессом, хранение и передача результатов измерений, а также постобработка измеренных данных.
Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов.
Идентификационные данные программного обеспечения:
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии программного обеспечения, не ниже | Цифровой идентификатор программного обеспечения | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| V30_RTKs_Rus sia V45.098.htb | V30_RTKs_Russia_V45.0 98.htb | 45.098 | 4FA05B32 | CRC32 |
| SurvCE_Mobile 2.90.1 | SurvCE Mobile 2.90.1.ex e | 2.90.1 | 6034FD0E | CRC32 |
| Hi-GNSS | HiGNSS.exe | 1.4.1.0 | BF9E157C | CRC32 |
| Hi-Target Geomatics Office | HGO.exe | 1.0 | C02F0D76 | CRC32 |
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «А» в соответствии с МИ 3286-2010. Специальных средств защиты программного обеспечения и измеренных данных не требуется.
Технические характеристики | |
| Наименование характеристики | Значение характеристики |
| Тип приемника: | Многочастотный, многосистемный |
| Количество каналов: | 220 |
| Принимаемые сигналы: | NAVSTAR: L1/L2/L2C/L5 ГЛОНАСС: L1/L2 GALILEO: GLOVE-A/GLOVE-B SBAS |
| Режимы измерений: | «Статика» «Быстрая статика» «Кинематика» «Кинематика в реальном времени (RTK)» «Дифференциальные кодовые измерения» |
| Тип антенны: | Встроенный |
| Допускаемая СКП измерений в режиме «Статика» и «Быстрая статика», мм: - в плане - по высоте | (2,5 + 1 • 10-6 • D) (5 + 1 • 10-6 • D) где D - измеряемое расстояние, мм |
| Допускаемая СКП измерений в режиме «Кинематика» и «Кинематика в реальном времени (RTK)» мм: - в плане - по высоте | (10 + 1,0 • 10-6 • D) (20 + 1,0 • 10-6 • d) где D - измеряемое расстояние, мм |
| Допускаемая СКП измерений в режиме «Дифференциальные кодовые измерения» мм: - в плане - по высоте | (250 + 1,0 • 10-6 • D) (500 + 1,0 • 10-6 • d) где D - измеряемое расстояние, мм |
| Источник электропитания, В : Внутренний аккумулятор Внешний источник | 7,4 6 - 36 |
| Диапазон рабочих температур, °С: | от - 45 до + 65 |
| Габаритные размеры (ДхВ), мм, не более: | (195х104) |
| Масса, кг, не более: | 1,3 |
наносится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус аппаратуры геодезической спутниковой EFT Ml GNSS.
| Наименование | Количество, ед. |
| Приемник | 1 |
| Y-кабель данных | 1 |
| Аккумулятор | |
| Зарядное устройство (кроватка) | 1 |
| Радио-антенна * | 1 |
| Переходник на веху | 1 |
| Рулетка | 1 |
| Мини-отвертка | 1 |
| Руководство по эксплуатации | 1 |
| Транспортировочный кейс | 1 |
| Компакт-диск с ПО и документацией | 1 |
* - по заказу потребителя
осуществляется по документу МИ 2408-97 «Аппаратура пользователей космических навигационных систем геодезическая. Методика поверки».
Перечень основного оборудования, необходимого для поверки:
- эталонный линейный базис 1-го или 2-го разряда, ГОСТ 8.503-84.
Методика измерений приведена в документе «Аппаратура геодезическая спутниковая EFT Ml GNSS. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к аппаратуре геодезической спутниковой EFT Ml GNSS
1. ГОСТ Р 53340-2009 «Приборы геодезические. Общие технические условия».
2. ГОСТ 8.503-84 «Государственная поверочная схема для средств измерений длины в диапазоне 24.. .75000 м».
3. Техническая документация «HI-TARGET SURVEYING INSTRUMENT CO. LIMITED», КНР.
- осуществление геодезической и картографической деятельности.
